26米近海作业运输船结构设计

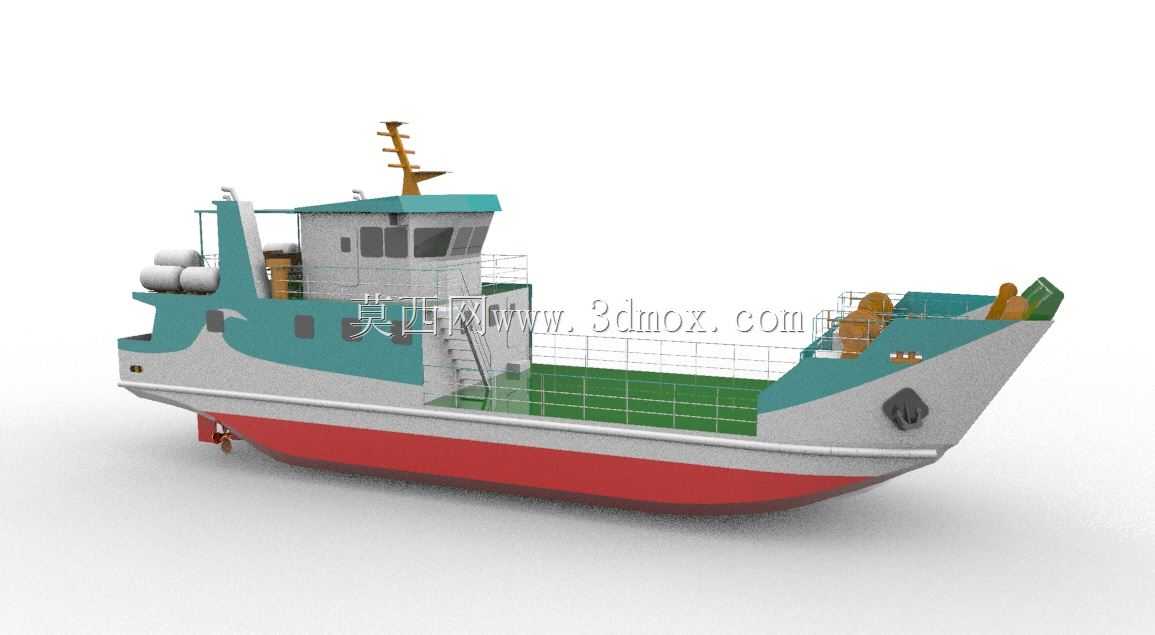

　　该三维模型呈现的是一艘26米级近海工作运输船，整体采用钢制焊接船体的典型布局，适用于沿岸岛屿物资补给、近海工程辅助、短程人员转运以及港作拖带配合等场景。模型对船体主尺度、上层建筑、甲板作业区和舾装件进行了完整表达，可用于船舶方案论证、结构布置校核、教学演示以及后续详细设计的基础参考。

　　从外形边界看，船体总长约26米，型宽控制在近海小型工作船常用范围内，吃水较浅，能够适应沿岸港口、岛礁码头和低潮位水域。船首采用前倾式首柱并设置锚穴与锚设备，便于靠泊和锚泊作业；船尾线型相对平直，兼顾推进效率、布置空间和靠码头时的操作便利性。船体外壳由船底板、舷侧外板、首尾部封板及内部骨架共同构成，模型中红、灰、蓝绿色分区对应水线以下、主船体和上层建筑的视觉区分，也便于在建模过程中检查外板连续性和区域边界。

　　主甲板是该船的核心作业区域。模型中甲板面以绿色区域表示开阔载货面，周边设置栏杆，形成安全边界。甲板中部至船尾保留较大平整空间，可装载箱装物资、工程器材、网具或临时设备；甲板面与舷墙之间留有排水和系泊操作空间，两侧可布置系缆桩、导缆孔、救生设备等舾装件。对于近海运输任务而言，这种开放式后甲板比纯客船布局更具通用性，既能承担货物堆装，也能支持小型工程机械临时就位。

　　上层建筑集中布置在船体中前部，形成驾驶室、生活舱和设备舱的组合体。驾驶室位于最高层，前窗和侧窗视野覆盖船首及两舷，便于航行观察、靠离码头指挥和甲板作业监控。驾驶室顶部设置桅杆、天线、航行灯和信号设备基座，模型中以简化桅结构表达其安装位置和高度边界。上层建筑内部可按功能划分船员休息室、厨房、卫生间、储物间及电气设备间，外部通道与楼梯连接主甲板，满足人员上下和应急疏散要求。

　　船体功能设计强调近海多用途适应性。船首区域配置锚机、锚链和锚设备，用于临时锚泊；舷侧布置护舷和靠泊件，降低靠码头时的碰撞影响；尾部预留推进系统和舵系布置空间，可匹配常规螺旋桨、舵叶及尾轴结构。对于工程辅助场景，后甲板还可根据任务增加吊机基座、绞车或拖曳设备，但需要在详细设计阶段复核甲板强横梁、纵桁和支柱的承载能力，避免设备载荷直接作用于弱板格。

　　结构建模思路上，该模型以船体曲面和功能舱室分层组织。首先通过船体轮廓线确定首柱、尾封板、舷弧线和水线位置，再由外板曲面围合出主船体；随后在甲板上划分载货区、通道、上层建筑 footprint 和设备基座范围。上层建筑采用壁板、窗框、门板、屋顶和栏杆等构件组合，既控制模型复杂度，又保留工程识别度。桅杆、救生筏、通风筒、楼梯、锚具等细部构件以独立零件放置，便于后期在详细设计中替换为标准件或按船厂工艺调整。

　　安装边界方面，船上设备布置需要重点关注重心高度、甲板通道宽度和维修空间。驾驶室窗、桅杆和天线不能遮挡航行视线，也应与雷达、信号灯的安装高度要求协调；甲板载货区周边栏杆需保持连续，开口位置应与梯子、系泊操作点对应；锚机、系缆桩等受力设备下方应设置加强筋或强结构，不能仅固定在薄甲板板上；机舱通风口、排气口和救生设备的位置应避免相互干扰，并满足人员可达性。

　　在实际工程应用中，这类小型工作船常面对海况变化快、靠泊频繁、货物类型不固定等情况，因此设计时不能只追求外观完整，还要兼顾结构强度、稳性、设备维修和作业安全。该三维模型把船体线型、甲板功能区、上层建筑视野和主要舾装位置集中表达出来，能够帮助设计人员在方案阶段快速判断布置合理性，也可为后续船体分段、管电舾装协同和性能计算提供直观依据。
