船用小型海柜圆筒滤网过滤组件

　　这套圆筒形海柜滤网主要面向船舶海水冷却、压载及消防取水系统中的粗过滤环节，布置在海底门滤柜内部，用来拦截海水中携带的海藻、贝壳碎片、泥沙团块、塑料碎屑和其他悬浮杂质。海水从船外通海口进入滤柜后，先经过滤网周向网孔完成一次粗滤，再流向冷却泵、压载泵或消防泵，能够减少大颗粒杂物进入泵腔、换热器和管路阀件，降低叶轮卡滞、板片堵塞和阀门密封面划伤的风险。

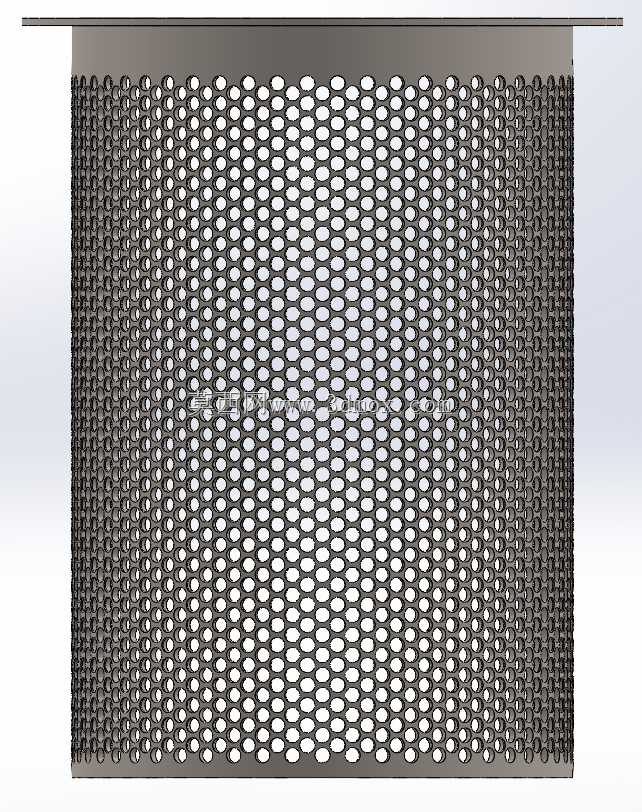

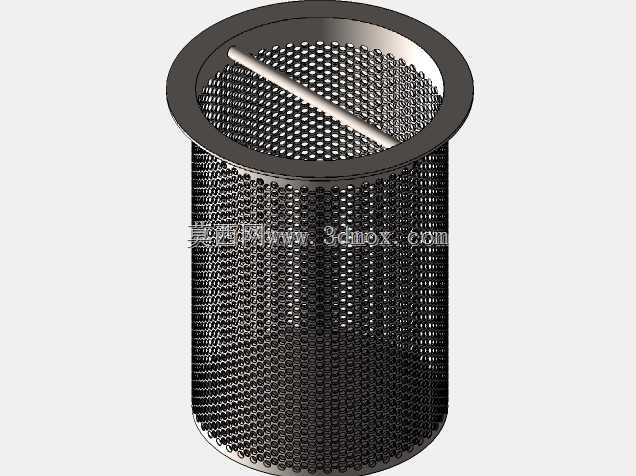

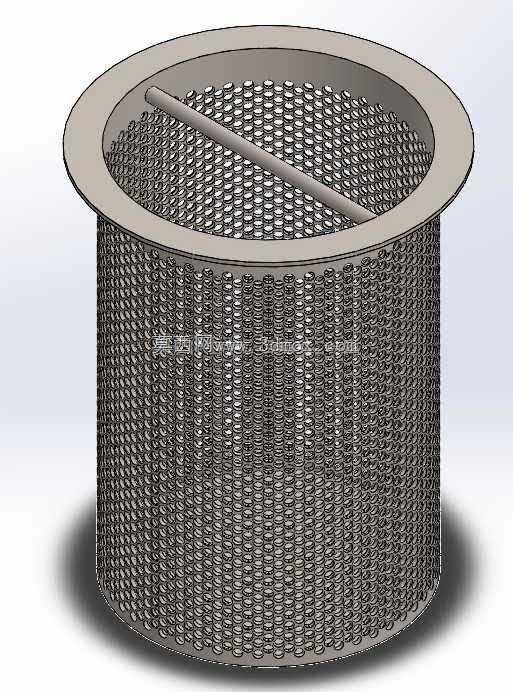

　　结构上采用直立圆筒滤网加顶部翻边的形式，筒体主体由密集冲孔网面构成，开孔分布均匀，兼顾通流面积与结构刚度。顶部环形翻边是安装定位的关键边界，滤网放入海柜后可依托翻边压在柜内支承座或配合压盖固定，避免运行中被水流掀起或偏移。筒内设置一根横向提杆，横跨在圆筒上部，检修人员打开滤柜后可直接通过提杆将滤网整体提出，清理网面附着的海生物和杂物后再回装，适合船舶机舱空间受限、维护窗口较短的作业条件。

　　从外形边界看，滤网外径控制在200mm量级，整体高度约300mm，属于小型海柜配套滤芯。选型时不能只核对名义直径，还要同时确认滤柜内腔直径、支承台阶位置、顶部压盖距离和提篮取出方向。翻边外径通常大于筒体直径，若柜口或导向圈尺寸偏紧，滤网会出现落不到位、压盖无法闭合的问题；筒体高度则影响滤网底部与柜内积污区的间隙，间隙过小容易使沉积物贴住网孔，造成有效过滤面积下降。

　　网孔设计思路偏向海水系统的初级防护，而不是精密过滤。船舶航行中海水流量波动大，靠港、浅水或恶劣海况下杂质浓度明显升高，滤网需要在拦截较大异物的同时保持较低阻力。圆筒周向大面积开孔可以让水流从多个方向进入，即使局部网孔被杂物覆盖，其余网面仍能维持吸水能力。对于冷却泵连续运行工况，这种结构比平板滤网更能利用柜内空间，也便于形成稳定的环形进流通道。

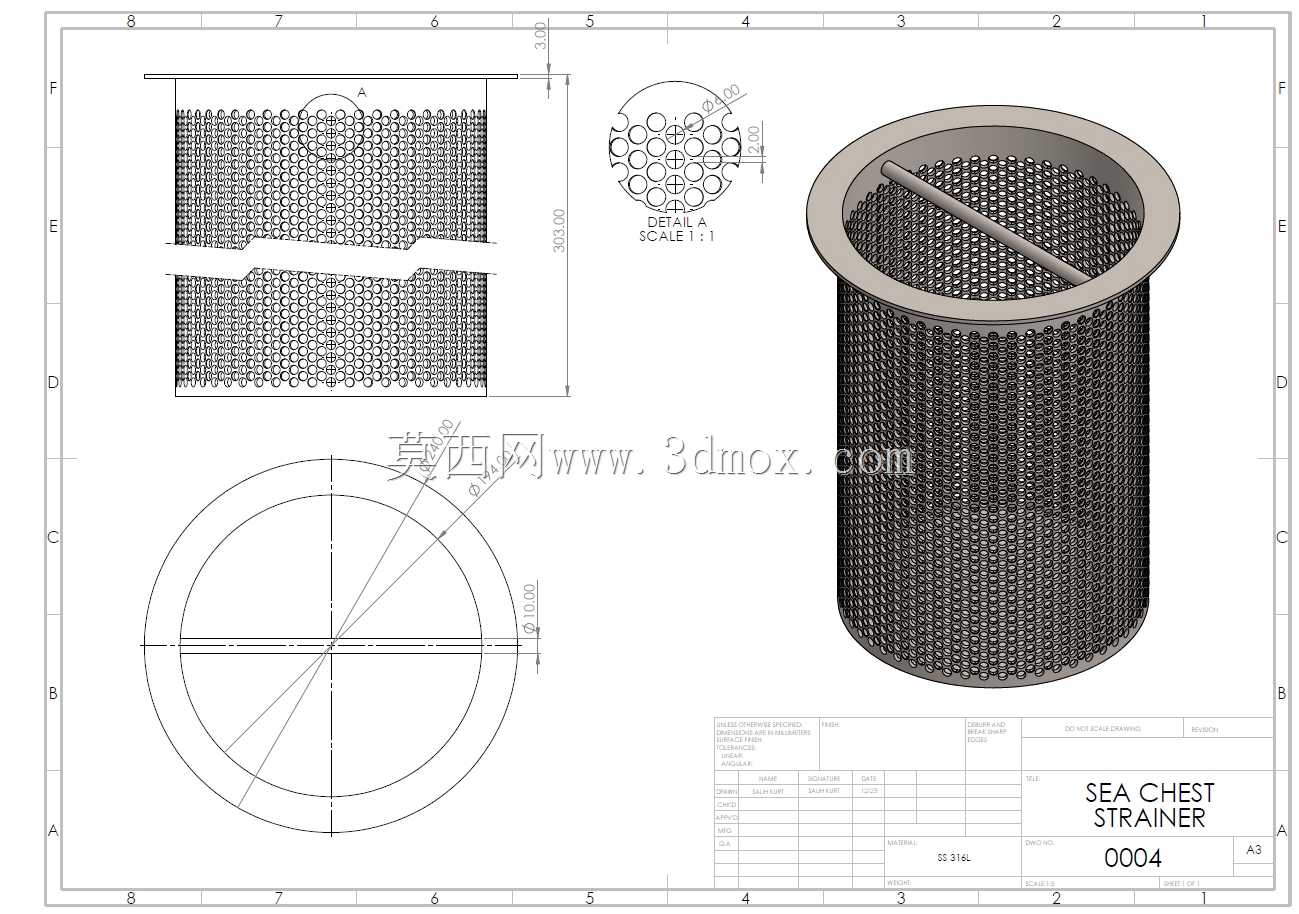

　　三维建模时，筒身网孔数量多、排布规律明确，适合先建立单孔特征，再沿圆柱面按行列阵列生成；翻边与筒体交接处需要保留合理过渡，避免锐边在海水腐蚀和振动环境下形成应力集中。提杆与筒口连接位置要考虑实际承重，滤网挂满海生物和湿泥沙时重量会明显增加，连接点不能只按空滤网重量处理。工程出图中还应表达筒径、总高、翻边宽度、网孔规格、提杆位置以及局部放大细节，方便加工单位按钣金卷圆、网板焊接和顶部边框成型的工艺路线制作。

　　实际装船使用中，这类滤网通常不单独承担系统净化功能，而是海柜内最前端的保护性部件。它的价值在于把大块杂物截留在泵前，使后续海水管路上的阀门、冷却器和泵组保持相对稳定的工作条件。设计复核时应关注滤网与海柜壳体的配合间隙、水流通过网面后的流向、提杆取出高度以及清理后复位的便利性。对于老旧船舶海柜改造，若原滤芯腐蚀失效，可依据柜内支承台阶和压盖尺寸重新测绘，再按相同外径、高度和翻边形式替换，确保不改动柜体即可完成维护。
