2000升立式大容量储水供水罐结构

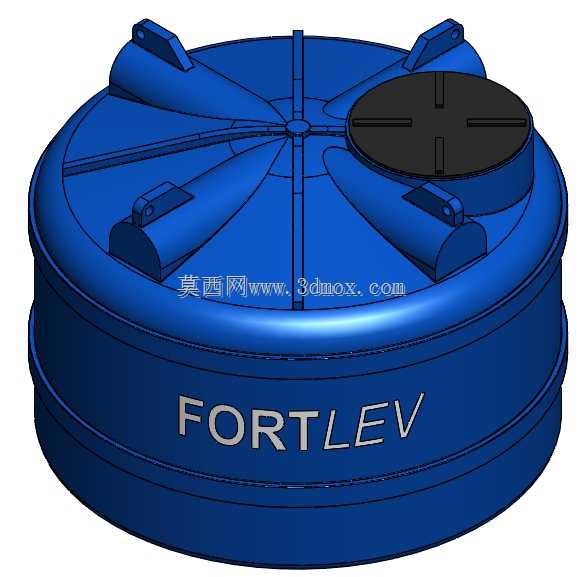

　　这款2000升容量的立式圆形储水罐，是民用建筑供水、厂区临时蓄水、农业灌溉中转以及小型给排水系统里十分常见的储水单元，整体采用滚塑成型的聚乙烯材质思路完成结构设计，三维建模阶段完整还原了量产罐体的全部外部特征与安装配合细节，可直接用于供水系统布局校核、设备成套展示以及安装干涉检查工作。

　　从现场使用场景来看，这类储水罐大多布置在建筑屋面、设备平台或者户外硬化基础上，依靠自身大容量腔体完成市政供水的调蓄，在用水高峰时段补足管网压力不足的流量缺口，也可作为消防备用水、雨水收集暂存、生产工艺循环水的中转容器。罐体整体采用矮胖立式圆柱造型，直径与高度比例经过优化，在2000升额定容积下，既不会因为罐体过高抬升整体重心，也不会因为直径过大占用过多平面安装空间，屋面布置时能够均匀传递满载水重，避免局部荷载超出平台承重限值。

　　罐体顶部的结构设计完全围绕成型工艺与现场使用需求展开：顶面采用放射状加强筋布局，六条径向凸起的加强棱从中心人孔区域向外延伸至罐口边缘，将圆形顶面分割为多个受力扇形区，当罐体内部注满水、顶面承受积雪荷载或者人员临时踩踏检修时，放射筋能够把局部荷载快速传递到侧壁环形加强圈上，避免平顶位置出现长期蠕变凹陷。顶面一侧预留了大尺寸圆形检修人孔，人孔配合黑色密封端盖，端盖上设置十字形防滑加强结构，既可以通过卡扣快速锁紧实现密封，检修人员也能够打开端盖进入罐体内部完成清淤、杂质清理作业。顶面均布的六个带孔吊耳式安装座，是整罐吊装与固定的核心受力结构：滚塑成型时吊耳与罐体本体一体成型，座体上预留通孔，出厂运输时可以穿过吊具吊带完成整罐吊装就位，现场安装后也可通过膨胀螺栓或者固定拉带将罐体锁死在基础面上，避免大风天气或者侧向外力作用下罐体出现滑移倾覆。

　　罐体侧壁的设计充分考虑了塑料储水罐的承压特性：侧壁设置两道环形凸起加强箍，沿罐体圆周整圈布置，相当于给薄壁圆柱腔体增加了两道环形刚度支撑，当罐体内部注满水体、侧壁承受静水压力时，环形箍能够有效限制圆柱壁的径向鼓胀变形，避免长期满载状态下罐体出现椭圆化变形。侧壁下部预留的品牌标识区域在建模时做了贴合曲面的浮雕处理，实际量产中该区域可丝印或者模压产品规格、品牌标识，方便现场运维人员快速识别罐体容积与材质参数。罐体底部采用平底圆弧过渡结构，底边缘做加厚卷边设计，放置在混凝土基础或者钢结构平台上时，整圈底边能够均匀接触支撑面，不会出现局部应力集中导致的罐体变形，圆弧过渡位置也避免了直角区域的应力开裂问题，适配聚乙烯材料滚塑成型时的物料流动特性，不会出现壁厚不均的成型缺陷。

　　安装边界层面，布置该储水罐时首先需要确认基础平面的平整度，支撑面范围内不能有尖锐石块、突出钢筋头，避免长期承压刺破罐底；罐体周边需要预留不小于人孔开启半径的操作空间，保证检修时端盖可以完全翻开、人员能够顺利进出；罐体侧壁的进出水管接口位置需要预留管道安装与阀门操作的空间，顶面吊耳位置对应的上方吊装路径不能有桥架、管线遮挡，方便后期维护时整罐吊装移位。结构建模过程中所有圆角、拔模斜度都按照滚塑工艺要求设置，外壁所有凸起结构均保持顺滑过渡，没有尖锐棱角，既符合塑料产品的成型工艺要求，也避免了户外使用时应力集中导致的开裂风险，整套结构完整还原了量产储水罐的工程特征，可直接嵌入供水系统三维布局中完成管线匹配与空间校核。
