工厂蒸馏提纯生产线成套装置

　　这套三维装置还原的是一套面向溶剂回收、物料蒸馏提纯场景的成套工业生产线，整体采用多层立体布置，把预处理、加热蒸发、冷凝回流、成品暂存几个工段整合在同一钢架平台内，常见于精细化工、植物提取、废溶剂再生以及食品添加剂生产车间，用来完成液液混合物的分离、浓缩与杂质脱除。

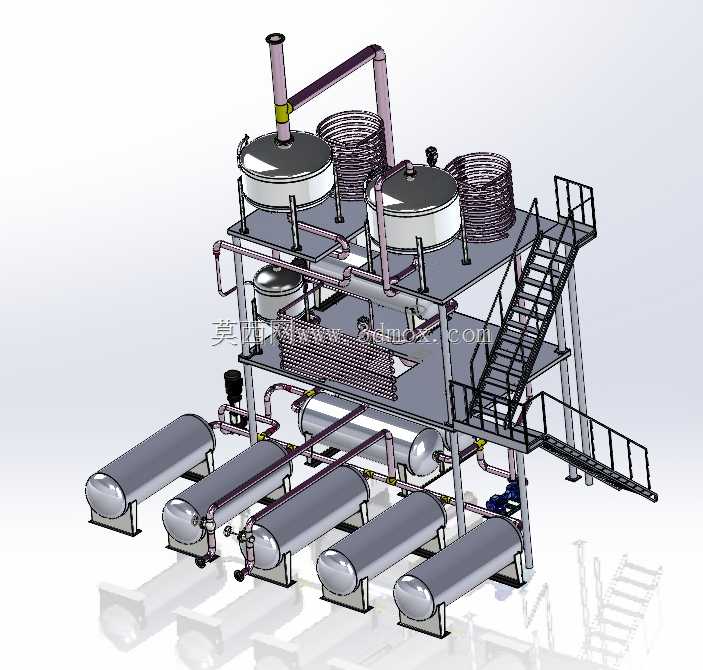

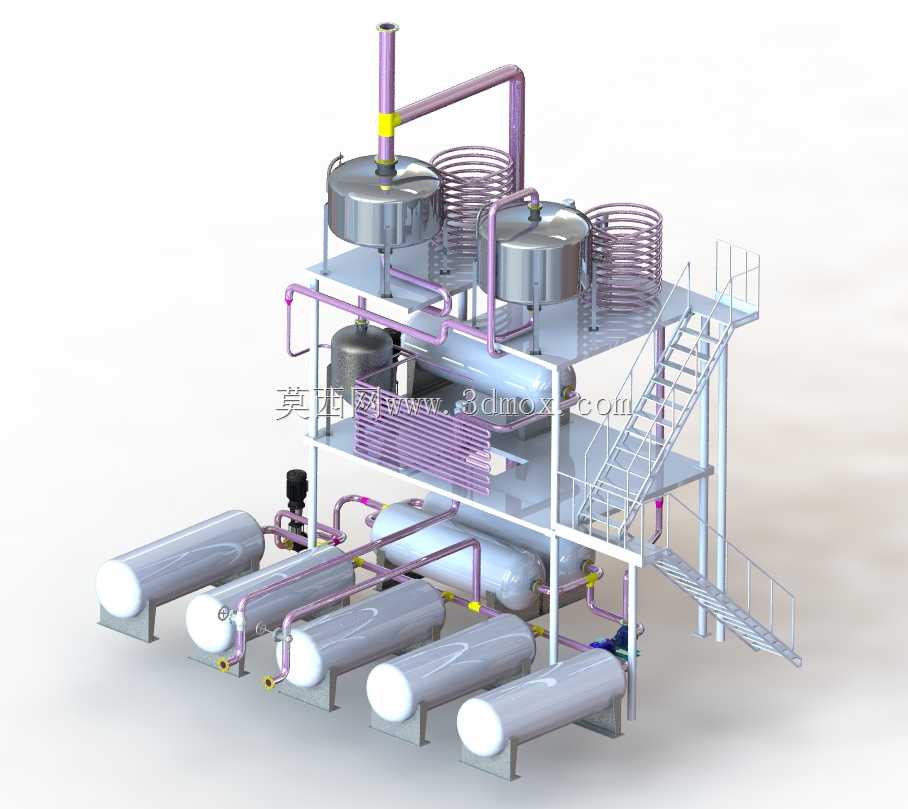

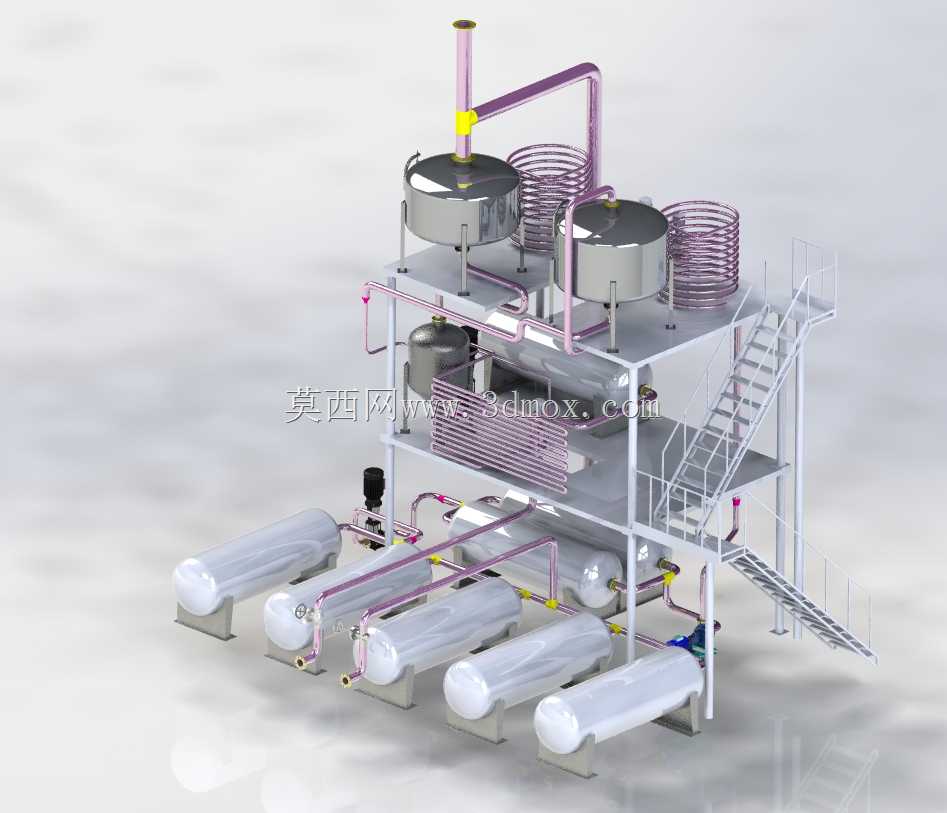

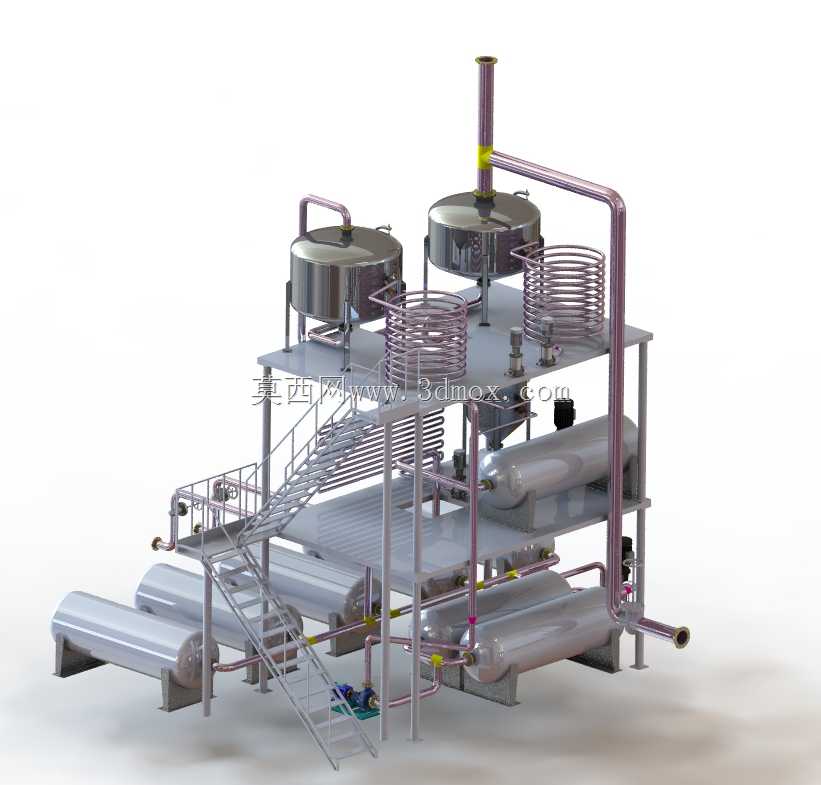

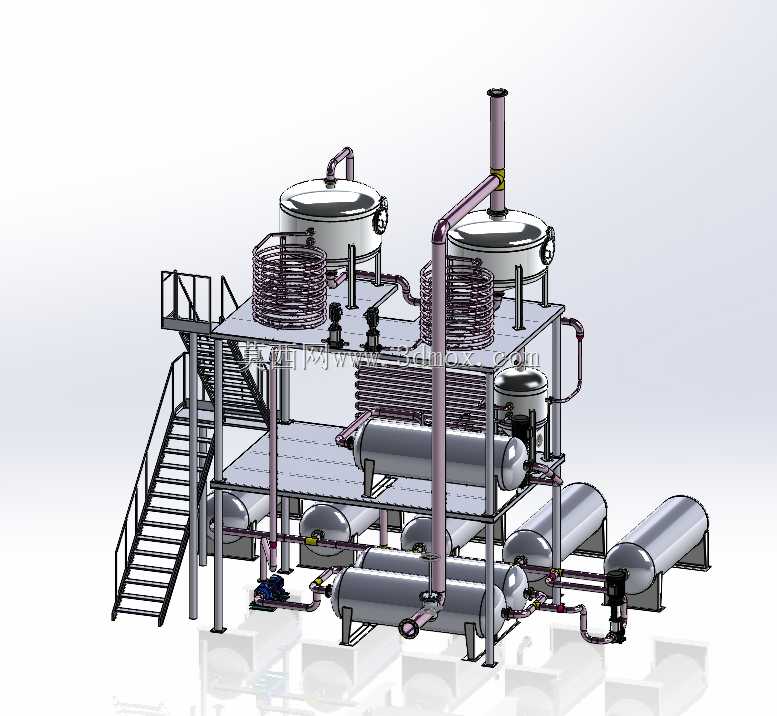

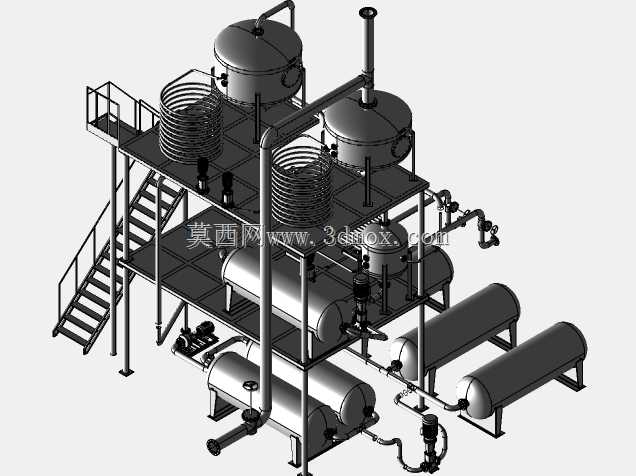

　　从现场布置逻辑来看，装置底层横向排布了六台卧式承压储罐，承担原料缓存、馏出液接收、残液暂存的功能，罐体采用鞍座支撑，管口统一朝向操作侧，配套阀门、输送泵与管线沿地面支墩敷设，既方便操作人员巡检启闭，也预留了叉车进出更换接料桶的通道。中层钢架平台布置换热管束与预热组件，紫色管线代表物料输送与蒸汽伴热管路，通过管架分层排布，避免汽液管线交叉干涉，换热段采用盘管式结构，物料在管内流动过程中逐步升温，减少塔顶加热负荷。上层操作平台设置两台立式蒸馏釜与配套冷凝盘管，釜顶引出的气相管道沿支架接入冷凝单元，平台四周设置1.2米高防护栏杆，斜梯从地面直达二层操作面，梯步采用防滑花纹板，扶手连续设置，满足操作人员登高观察釜内液位、调节阀门的作业需求。

　　设计过程中首先梳理的是工艺流向：原料从底层储罐经泵送入预热器，升温后进入蒸馏釜，釜内通过夹套或内置盘管通入加热介质，轻组分汽化上升进入冷凝器，冷凝后的液体经回流管路部分返回釜内保证提纯精度，其余作为成品汇入成品储罐，重组分残液定期从釜底排出送入残液罐。三维建模时严格按照管道公称直径分级布置主管与支管，气相管道设置合理坡度避免液囊积聚，液相管道低点预留排净口，所有管线在穿越平台格栅处都设置了套管护边，防止长期摩擦损伤管壁。

　　外形边界方面，整套装置沿长轴方向卧式储罐占据底层主要进深，钢架平台宽度略小于底层罐区排布宽度，最高点为釜顶引出的排气管道，整体长宽高比例适配常规标准工业厂房的层高与柱距，安装时只需在地面预埋对应鞍座与钢柱地脚板，无需额外搭建独立厂房框架。平台扶梯的倾斜角度控制在45度以内，踏步宽度与高度符合人工搬运备件、手持操作工具通行的要求，釜体上方预留了吊装空间，后续检修时可直接通过厂房航吊将釜盖或搅拌组件吊出，不需要拆解周边主管线。

　　设备功能上，两台蒸馏釜可切换并联或串联运行，处理量波动时单釜即可维持生产，高负荷工况下双釜同时进料提升产能；盘管式冷凝器沿釜体旁立式布置，缩短气相输送距离，减少管路热损失；底层储罐分设不同介质接口，通过阀门组切换即可完成原料、成品、残液的分流，避免不同品类物料交叉污染。建模时对每一段管线的弯头、三通、法兰连接位置都做了实体还原，操作侧的阀门手轮朝向统一留出操作空间，泵体进出口设置软连接缓冲振动，钢架立柱与平台梁采用型钢焊接结构，铺板选用格栅板兼顾减重与漏液排放，整套结构既满足工艺生产的功能需求，也兼顾了安装、操作、检修全流程的人机工程要求。
