车间小型移动工具置物推车结构

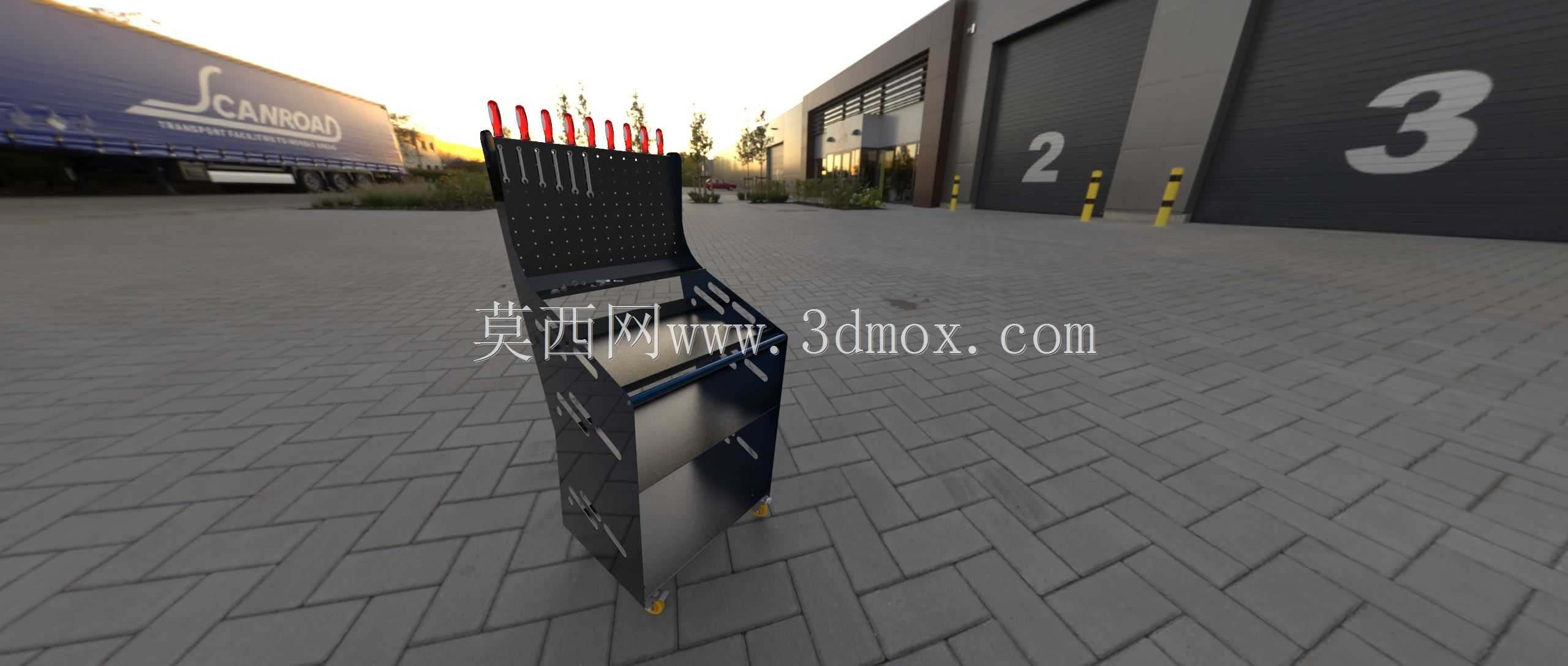

　　这套移动工具车主要面向小型加工车间、装配工位、维修班组和实训场地，用来把常用手动工具、量具、切削耗材、清洁用品和小型辅件集中到操作者身边。它不是单纯的储物架，而是围绕工位旁“拿取—使用—归位”的动线进行布置：上层承担工具暂存和小件操作，中部开放层用于放置频繁取用的盒件、抹布或检测工具，下层则容纳油壶、冷却液桶、废料容器等体积较大、重量相对集中的物品。

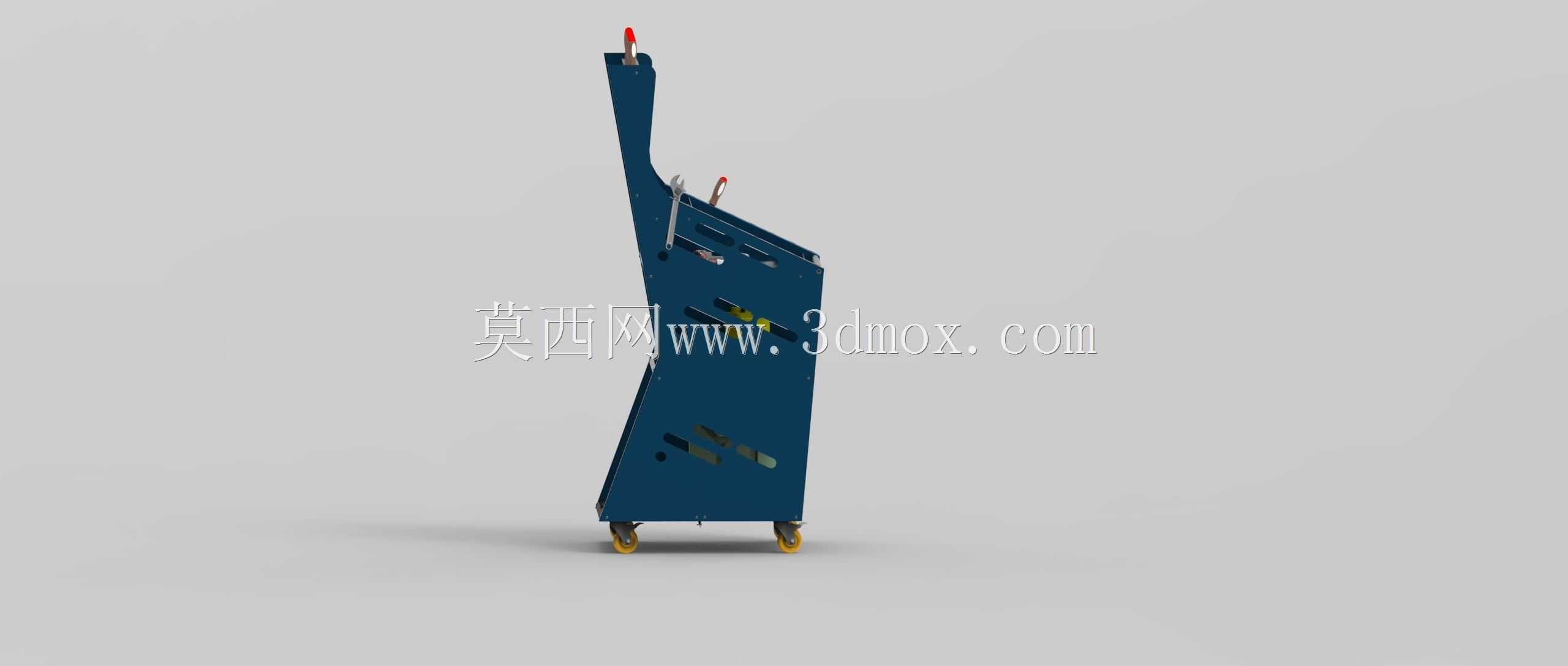

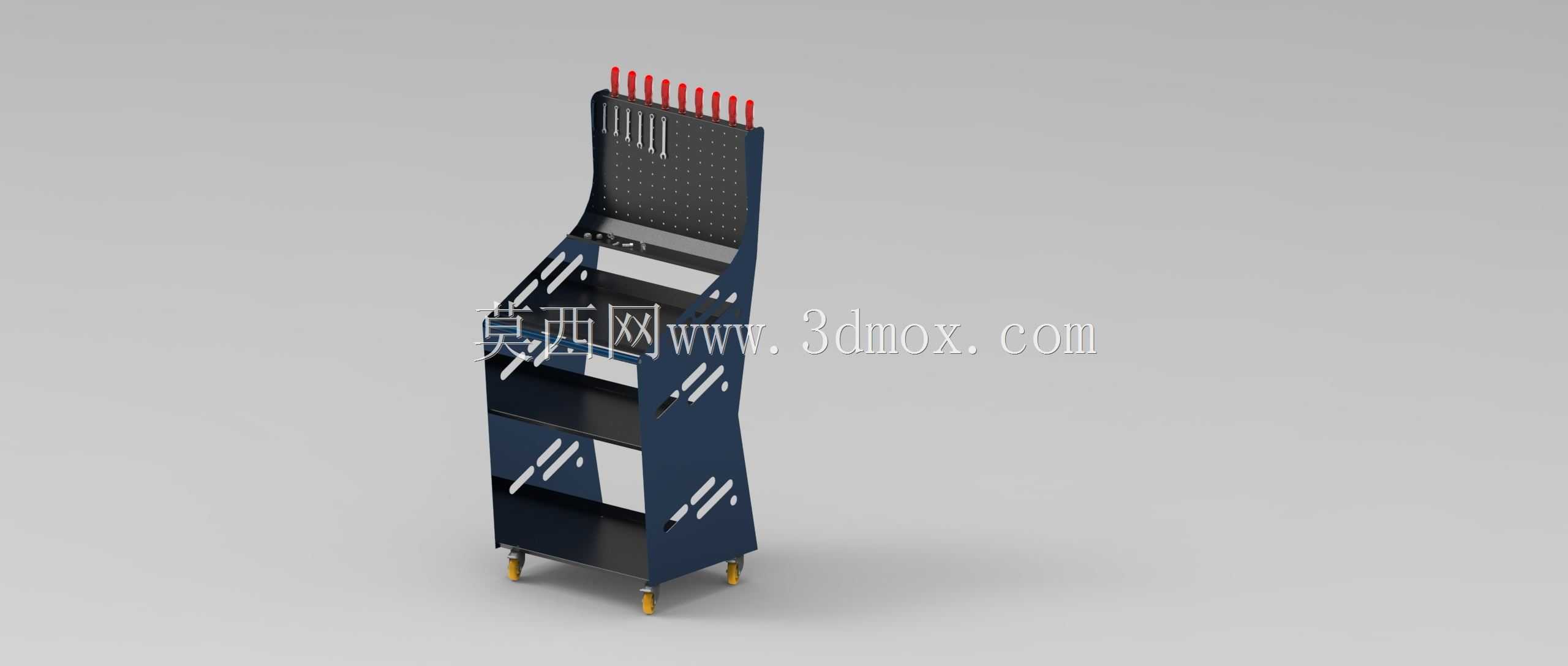

　　从结构上看，车体采用钣金折弯框架配合横向层板形成承载骨架。两侧立板通过折线、翻边和开孔提高薄板刚度，避免单纯平板在满载后出现明显摆动。层板与侧架之间形成多个封闭或半封闭受力截面，推车在转向、制动和越过地面接缝时，载荷能够通过侧板传递到底部框架，再分散到四个脚轮安装点。底部脚轮位置略向内收，既保证支撑稳定，也降低推行时脚部磕碰的概率；前轮或转向轮附近可根据现场需要增加制动结构，使车辆在工位旁停留时不会因地面轻微倾斜而滑移。

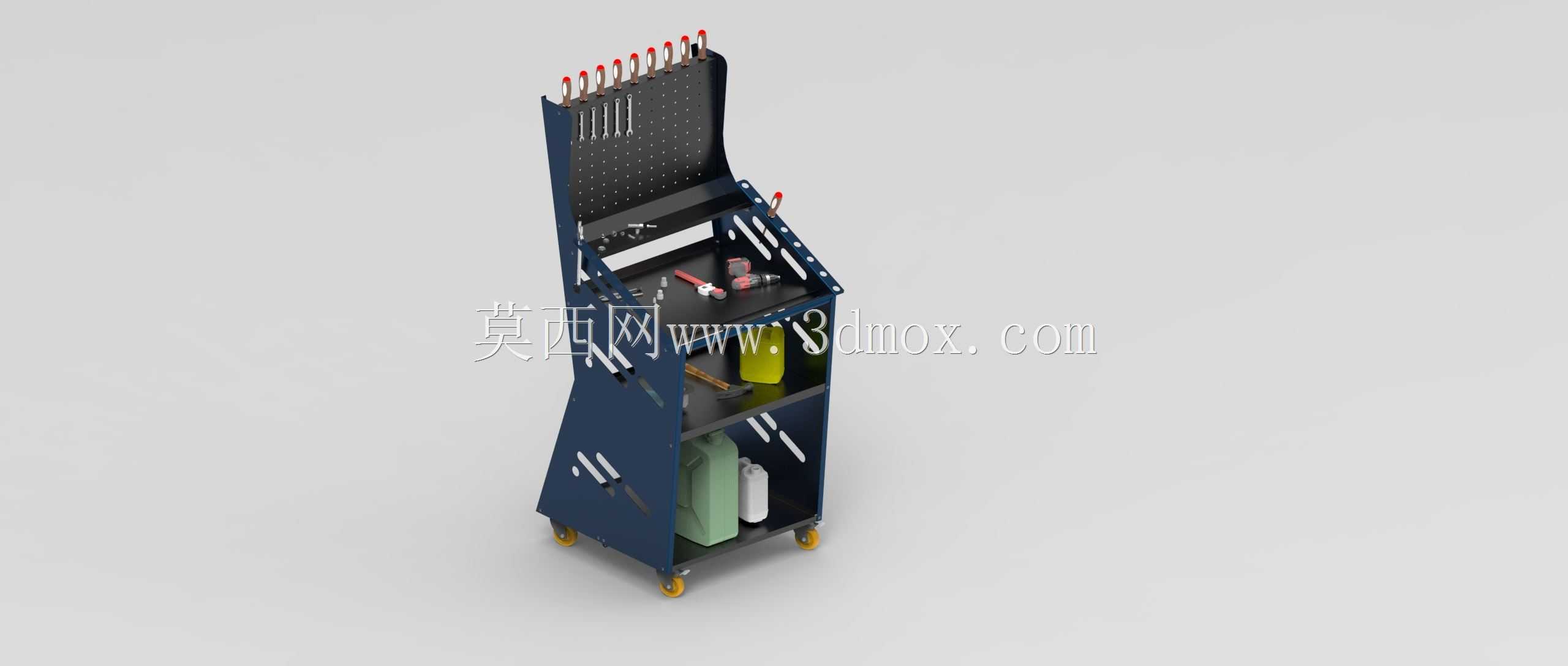

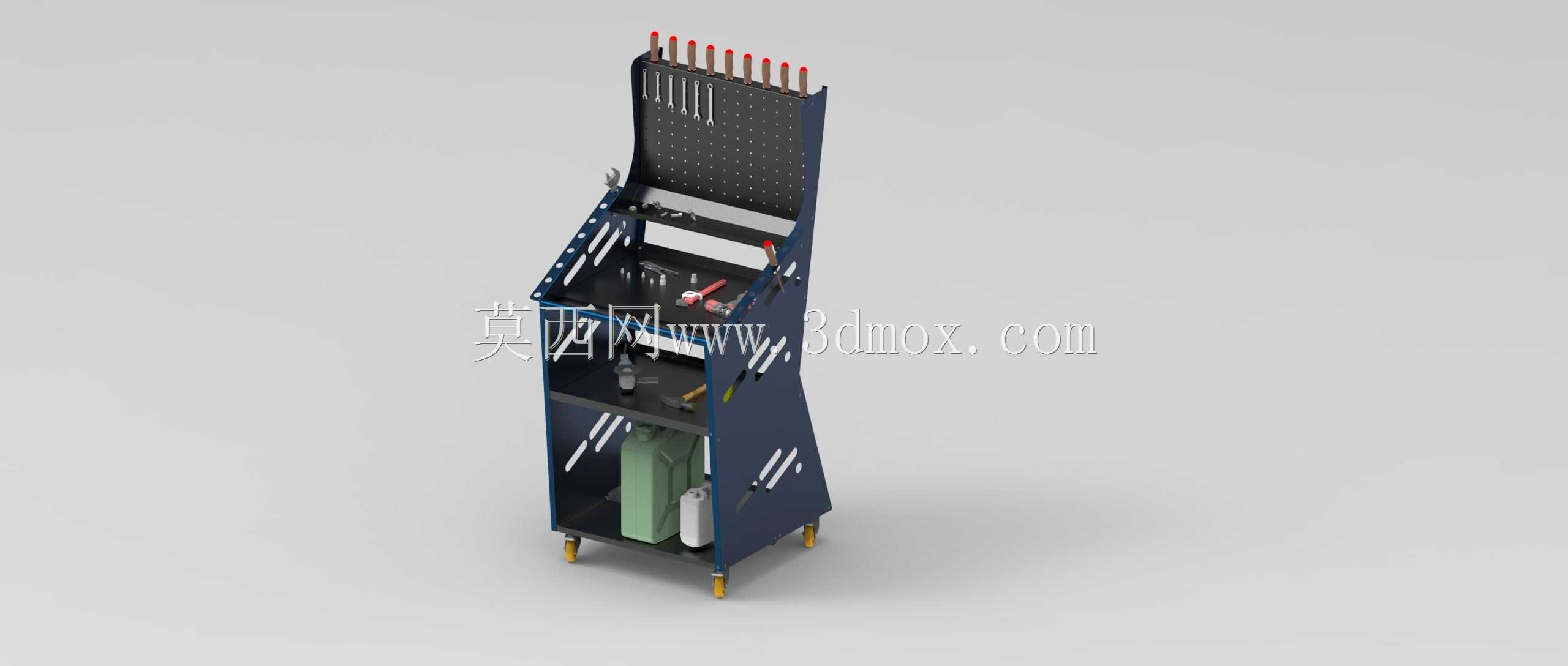

　　车身上部设置了工具挂放区，螺丝刀、钳子、锉刀、扳手等长柄工具可以竖向插入或悬挂。这样处理的好处在于工具柄部外露，操作者无需翻抽屉即可识别和取放；同时工具之间保持间隔，油污和切屑不易互相叠加。台面区域保留了较平整的操作面，可临时放置零件盒、待检件或装配中的小型工件。台面边缘设置挡边或限位结构，能够减少螺母、垫片、刀具在推车移动时滚落的风险。

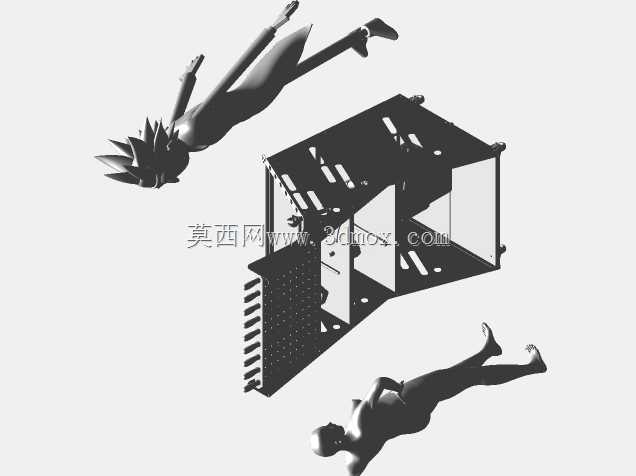

　　设计思路上，该工具车强调低矮、紧凑和可通过性。整体宽度控制在单人可推行、可穿过普通设备间距的范围内，长度方向不宜过长，以免在机床之间转弯时占用通道。高度则以人体站立取放为依据：上层挂板适合高频轻量工具，中部层板适合双手取放的中等载荷，下层放置重物后可降低整车重心。对于三维建模而言，侧板折弯半径、层板搭接边、脚轮安装孔位、挂具间距和台面净空都需要明确表达，尤其是脚轮回转半径与车体最低点之间的关系，会直接影响现场推行和停靠。

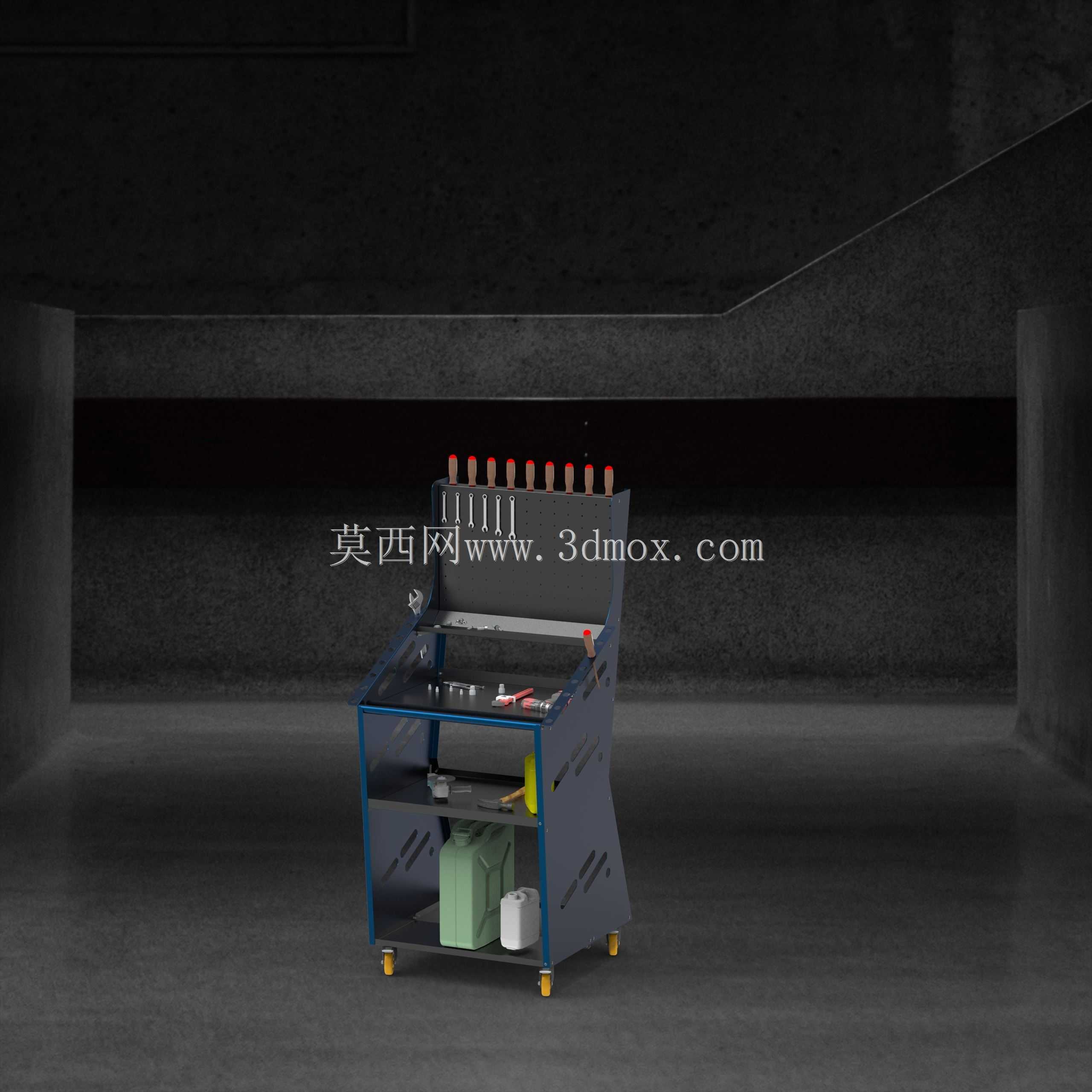

　　在实际使用中，这类小车常停放在车床、铣床、钻攻设备或装配台旁。作业前，操作者可将本班次需要的刀具、量具和辅料一次备齐；作业过程中，工具使用后能就近归位，减少往返工具柜的时间；作业结束后，推车可统一清理切屑、油污和废料。开放层架相比封闭抽屉更易观察库存状态，也便于清扫，但对重物摆放有要求：重件应尽量靠下、靠中，轻件和长柄工具放在上部，避免整车头重脚轻。

　　安装边界方面，建模和出图时需要校核脚轮安装面的强度、层板承载后的挠度、侧板与台面连接位置的螺栓或焊接空间，以及推车满载时通过车间门、设备通道和电梯的外形尺寸。若后续进行加工深化，可在侧板易碰撞位置增加加强折边，在台面铺设耐油橡胶垫，在下层增加可抽出废液盘，也可根据工具类型调整挂孔模数。整体结构没有复杂传动机构，重点在于钣金工艺性、人机取放高度、重心控制和移动稳定性，适合作为车间辅助工装进行参数化改型。
