汽车锁扣装配精度在线检测工装台

　　这套检测工装的核心服务对象是汽车车身覆盖件与内饰总成上的锁扣配合位，常见落地场景在整车厂总装下线工位、零部件供应商出厂全检区以及车门内饰板分装线旁。现场作业时，工人将待检的汽车门板或覆盖件总成放置到下方黄色仿形定位工装上，依靠工件自身的型面轮廓与周边快速压钳完成初定位，工装顶面的封闭机架内部集成多组位移检测探头与视觉触发机构，下压后可同步采集锁扣安装孔位的同轴度、锁舌啮合间隙、卡扣装配到位深度等关键尺寸，替代过去人工用塞尺、百分表逐点排查的低效模式，单工位检测节拍可控制在数十秒内，适配批量生产线的流转节奏。

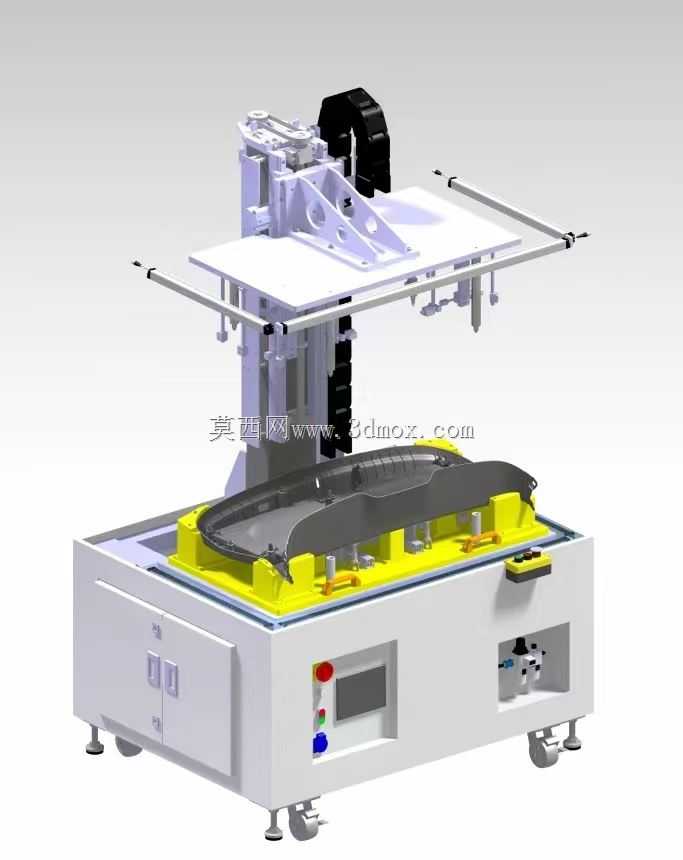

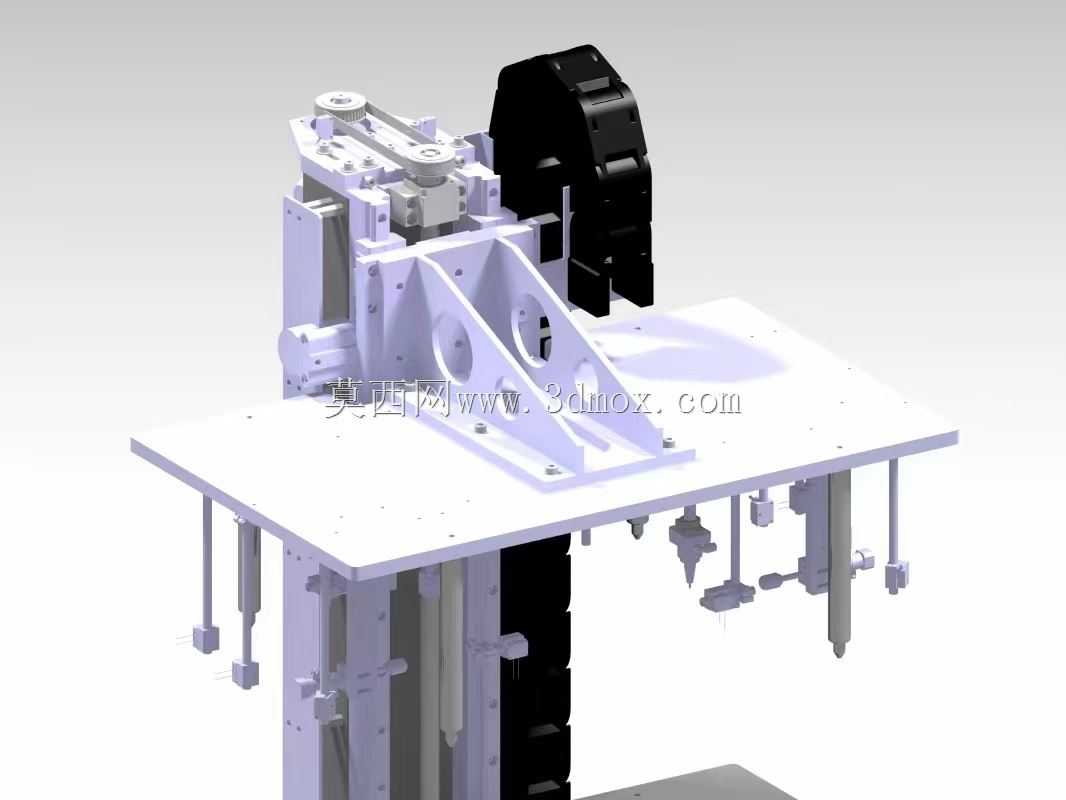

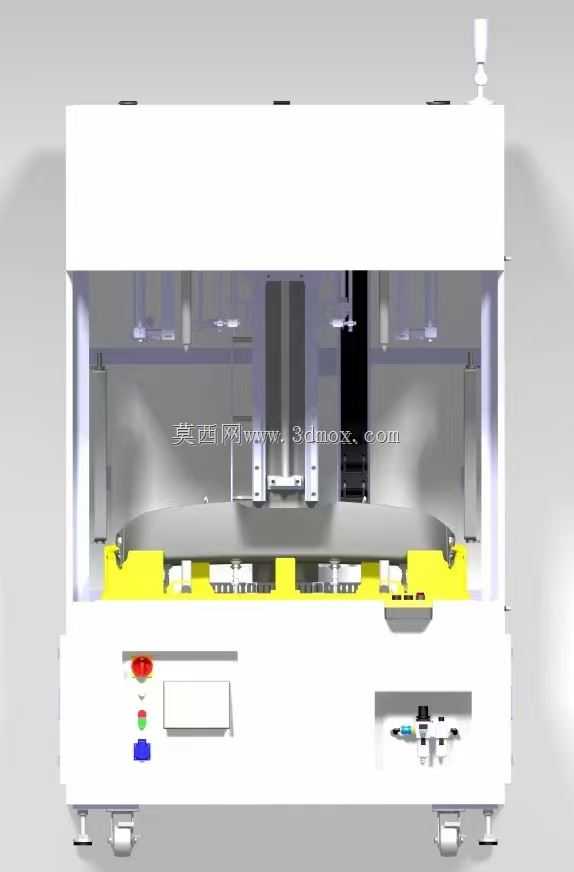

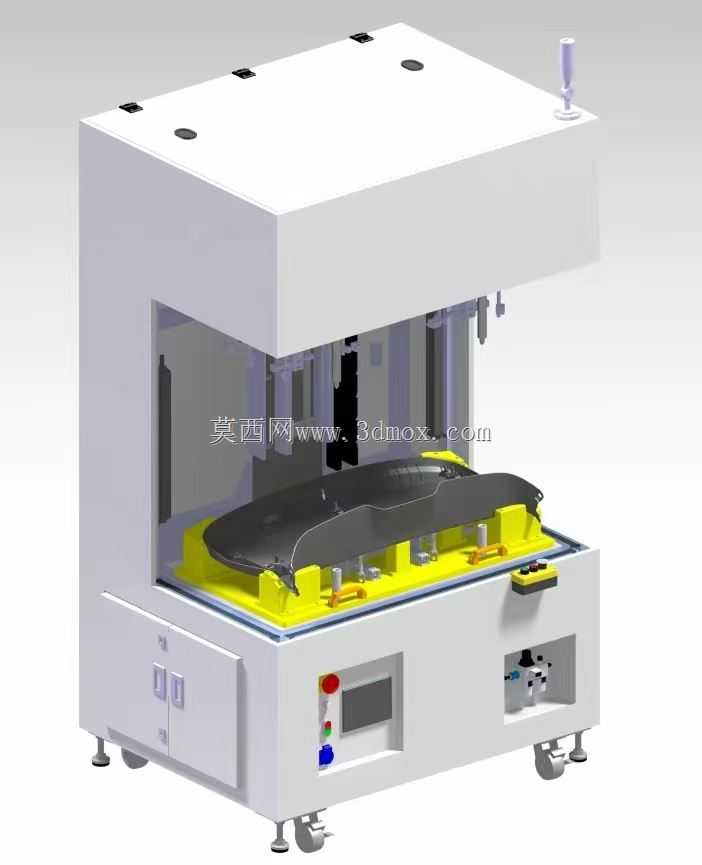

　　从结构布局逻辑来看，设备采用下工装、上检测、侧置操控的分层设计：底部为焊接钢结构基座，基座四角配置可调脚杯与移动脚轮，兼顾设备转场移位与就位后的水平调平需求，基座正面预留电气安装腔，一侧嵌入触控显示屏，旁侧排布启动、急停、复位三色按钮与状态指示灯，腔体内部可容纳PLC控制模块、气源处理三联件与信号接线端子排，所有走线走管均隐藏在机架内腔，避免现场工件搬运时剐蹭管路。中部黄色区域为定制化仿形定位夹具，型面完全随待检工件的外轮廓加工，支撑块采用聚氨酯包覆处理，防止金属硬接触划伤工件漆面，夹具上分布多个手动或气动压紧器，工件落位后压钳从侧边与上方多点锁紧，保证检测过程中工件无窜动、无变形。上部为封闭门式检测机架，顶面预留多个探头安装孔位，检测执行组件通过直线导轨导向垂直升降，升降驱动可配置伺服电缸或薄型气缸，行程根据工件高度差设定，保证探头触达检测位时压力恒定，不会因下压量过大压损塑料卡扣。机架右上角伸出的柱状构件为状态警示灯，检测合格亮绿灯、不合格亮红灯并伴随蜂鸣提示，现场操作人员无需紧盯屏幕即可获知检测结果。

　　做三维结构设计时，首先要反向校核工件的完整外轮廓包络，以此确定下部工装台的长宽边界：工装支撑面的尺寸需完全覆盖工件最大投影轮廓，周边预留不小于150mm的操作空间用于工人取放件、扳动压钳，上部检测机架的内净宽要大于工件最大宽度，内净高要满足工件抬起放件时的顶部安全间隙，避免工件吊装入位时和上机架横梁发生干涉。设备整体的安装边界需要提前对接产线规划：底部脚杯就位后设备总高通常控制在两米以内，适配车间常规厂房层高与物流通道门限，侧面预留气源接口、电源接口与数据通讯接口，可直接对接工厂MES系统上传检测数据，实现每件产品的检测参数可追溯。

　　这套工装的设计思路始终围绕“先定位、后检测、易排障”三个核心：定位环节优先采用工件自身的工艺孔与主型面作为定位基准，消除二次装夹带来的基准偏移误差；检测环节将所有测头的安装座设计成长腰孔可调结构，当后续待检产品改款、锁扣位置小幅变动时，无需重新加工整套机架，仅需调整测头安装位置、更换下部仿形支撑块即可快速换产，大幅降低多品种共线生产的工装改造成本；排障层面将所有气动阀组、信号转接模块集中布置在基座侧面的开放舱口，维护人员无需拆解上部机架即可快速更换传感器、调整气路压力。机架外侧的封闭护罩同时起到安全防护作用，检测升降动作全程在护罩内部完成，避免操作人员肢体误入工作区触发机械伤害，护罩采用可拆式钣金拼接，后期对内部检测组件进行校准维护时，可快速拆除对应护罩面板，无需整体吊装上机盖。

　　针对汽车锁扣这类小尺寸装配特征的检测需求，这套设备在结构上预留了多维度扩展空间：除了常规的接触式位移测头，机架顶面的安装平板可加装工业相机、激光位移传感器，实现卡扣漏装、装反、浮高的视觉检测，下部工装台也可集成RFID读写头，工件上载时自动识别车型版本，自动调用对应检测程序，彻底规避人工选错程序导致的误判。
