长行程螺旋弹簧液压阻尼减震支柱

　　在越野车辆悬架、非道路移动机械、小型全地形车以及重载移动平台的行走系统设计中，减震部件往往决定了整机在颠簸工况下的轮地贴合能力与操控稳定性。这套长行程减震支柱采用圆柱螺旋压缩弹簧与液压阻尼筒同轴布置的结构形式，整体有效工作长度设定为400mm，针对大落差路面、连续冲击载荷与高频小幅振动并存的使用场景做了结构适配。

　　从实际装车边界来看，支柱两端均采用带通孔的环眼铰接结构，端部铰接孔可配合橡胶衬套或球面轴承完成与车架、摇臂的连接，铰接点允许在悬架跳动过程中产生小角度摆动，避免硬连接带来的附加弯矩。整根支柱沿轴向呈细长对称布局，弹簧外径、阻尼筒缸径与两端安装座的径向轮廓都控制在紧凑范围内，在布置时只需预留弹簧压缩后的径向避让空间，以及车轮上下全行程运动时支柱随摆的转动包络，不会与转向拉杆、制动管路或车架纵梁发生干涉。

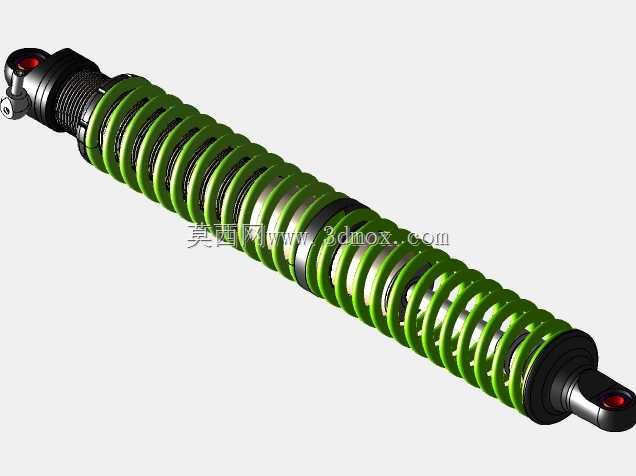

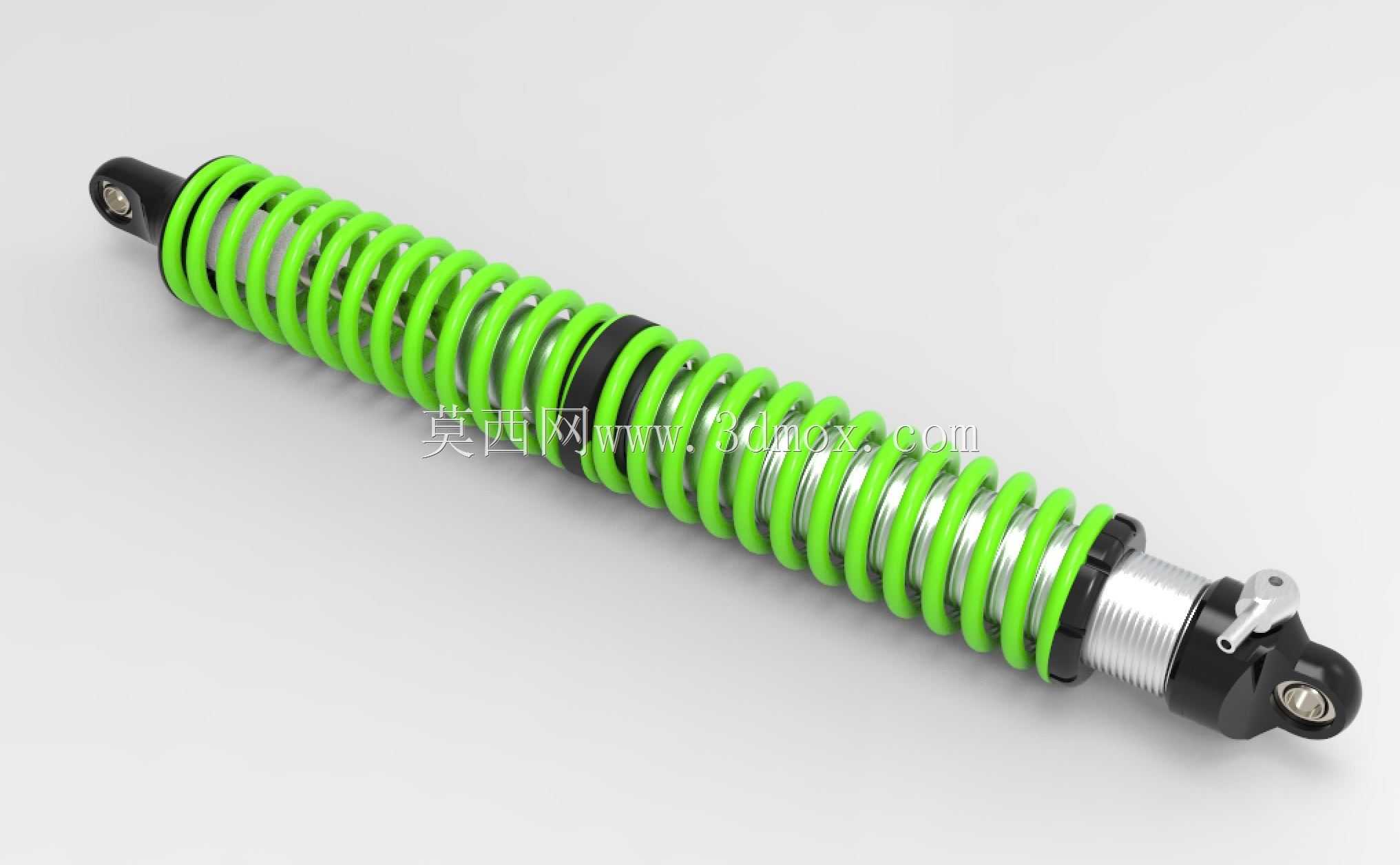

　　功能实现上，外部亮绿色螺旋弹簧承担主要的承载与回弹储能任务，弹簧丝直径、有效圈数与中径参数匹配整车簧上质量，在静态满载时提供合适的悬架静挠度，过坑冲击时先通过弹簧压缩吸收动能；内部阻尼筒则负责把振动能量转化为油液节流热能耗散，抑制弹簧反复弹跳。阻尼筒外露的银色活塞杆表面做高精度磨削与硬化处理，配合端盖油封保证长周期往复运动下的密封可靠性，筒身设置的多级阻尼孔结构可在压缩、复原两个行程形成不同阻尼力，压缩段阻尼偏软以快速吸收路面冲击，复原段阻尼偏大来拉住弹簧回弹，避免车辆出现抛跳后多次余振。

　　结构设计细节上，弹簧中段设置黑色限位导向护套，既可以在弹簧极端压缩时充当缓冲块，限制活塞杆最大缩回量，防止金属部件刚性撞击，也能对弹簧径向位移起到约束，避免长弹簧在大侧向力下发生弯折错位。弹簧两端通过与阻尼筒外壳一体的弹簧座定位，座面加工出与弹簧端部圈贴合的环形支撑面，保证弹簧受压时受力均匀，不会出现偏磨。支柱下端铰接座旁集成了小型安装支耳，可用于固定制动管路或车速传感器线束，让整车底盘布线更规整。

　　在工程建模过程中，整套结构按1:1比例完成全特征还原：螺旋弹簧通过扫掠特征生成真实螺旋曲面，每一圈弹簧的节距、端部磨平圈都和实物一致；阻尼筒的缸体、活塞杆、端盖油封、铰接环眼分别独立建件，装配关系按照实际同轴配合、轴向限位关系约束，工程师可以直接在三维环境中模拟弹簧全压缩状态下的各部件间隙，核验极限行程时护套与弹簧座的接触位置，也能把该支柱模型直接导入底盘悬架总装，配合摇臂、轮边部件做运动学校核，计算不同跳动位置下支柱的安装角度变化与弹簧力臂特性，为整车悬架调校、阻尼匹配与安装支架强度分析提供准确的几何依据。这类长行程减震结构相比普通短行程乘用车减震器，更适配需要大悬架动挠度的低速重载越野设备，能在车轮大幅起伏时始终保持轮胎接地压力，大幅提升复杂路面下的通过性与行驶平顺性。
