蒸汽朋克导引头信标探测装置

　　这套导引头信标装置采用复古蒸汽朋克风格完成整体构型搭建，核心功能围绕目标方位探测、信标信号收发与状态可视化展开，可作为科幻主题展馆互动展项、影视特效道具实体、沉浸式实景游戏机关装置使用，也可作为创意机械教学案例，帮助结构设计从业者理解多组件集成布局、异形曲面建模与复古工业风格机械的装配逻辑。

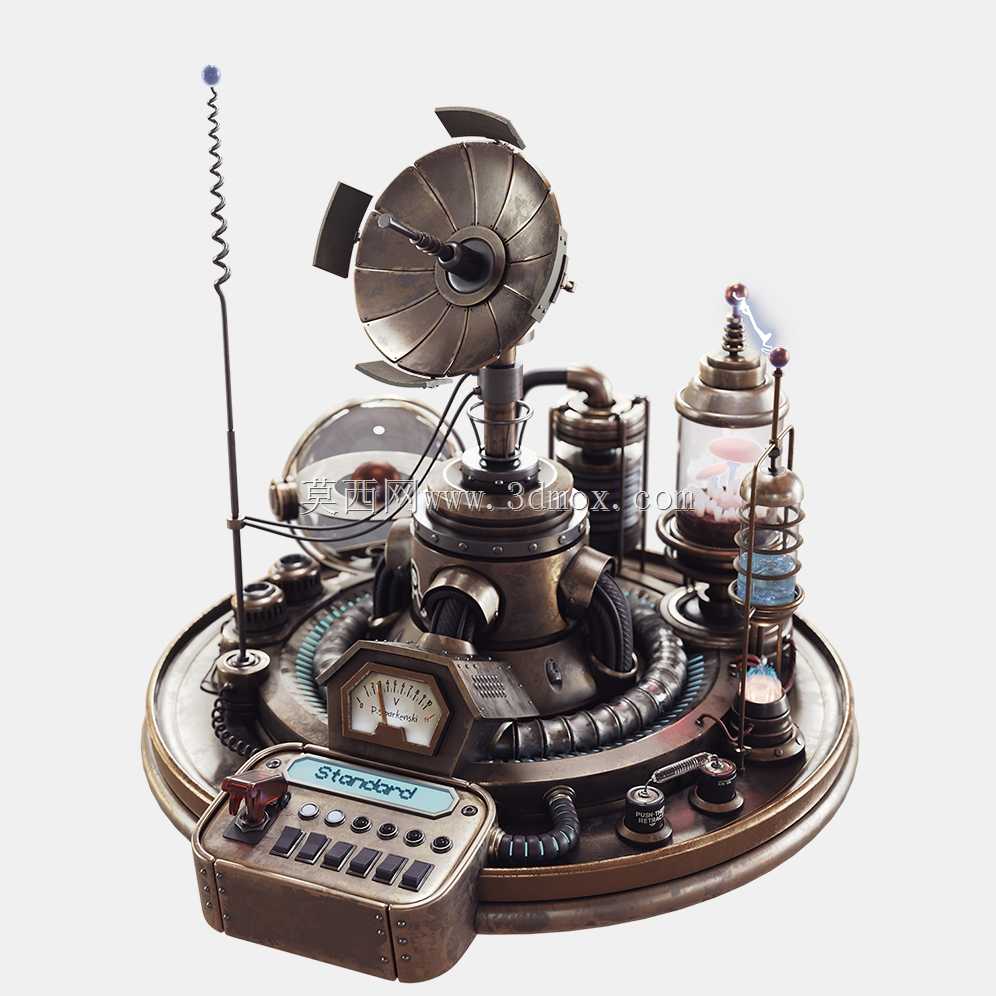

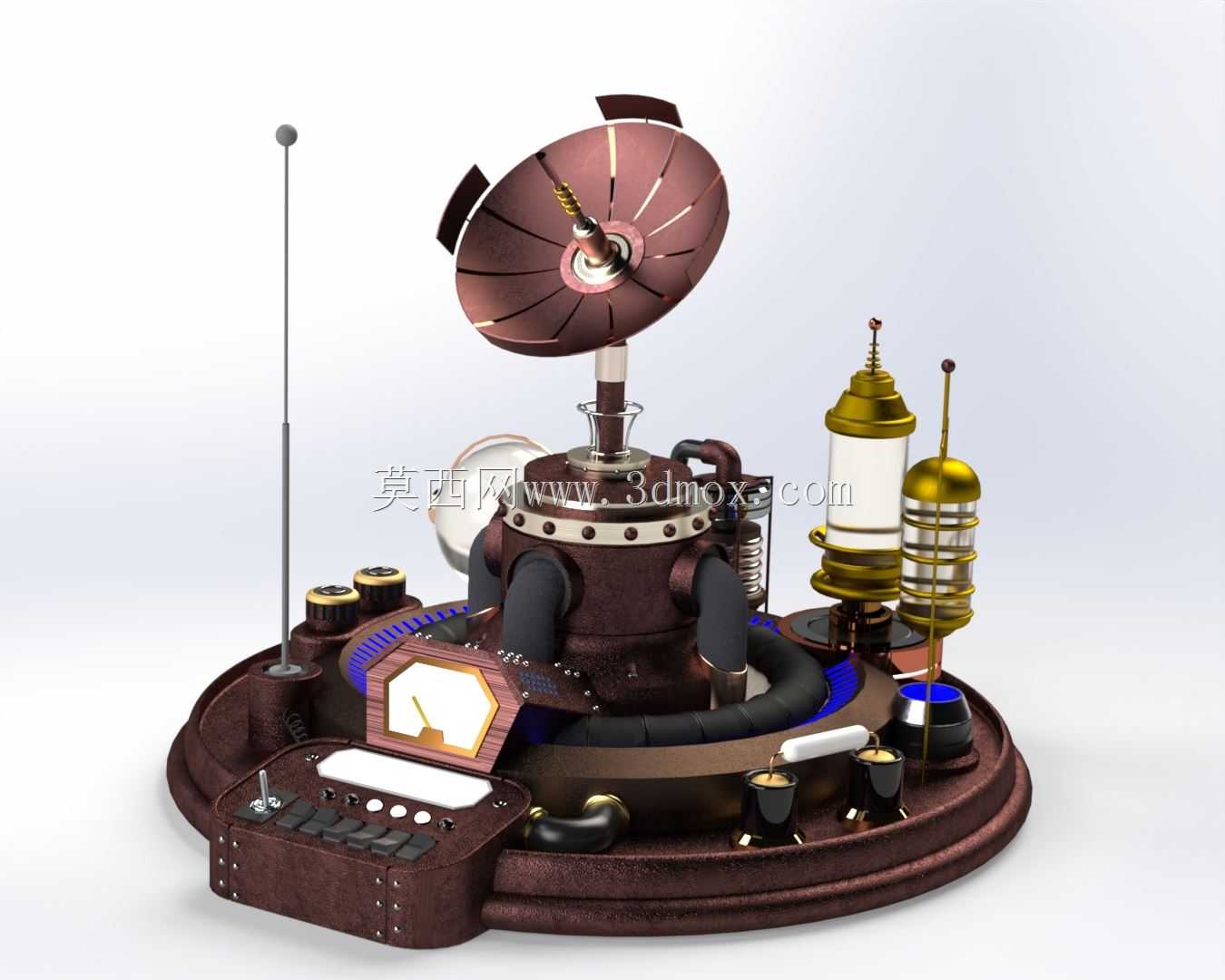

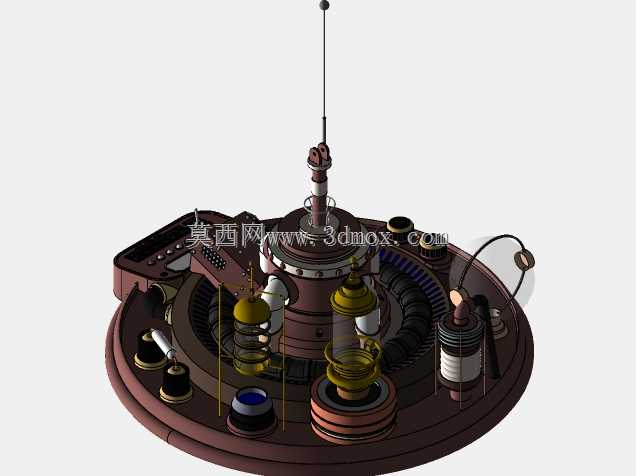

　　整套装置以圆形承载底盘作为安装基准，底盘外缘做加厚包边处理，盘面预留多组安装孔位，可直接固定在展台台面、道具支架或者移动载具平台上，底盘整体直径控制在紧凑范围内，周边预留不小于五十毫米的操作维护空间，方便操作人员对盘面各组件进行拆装调试。底盘上方集成五大核心功能模块：抛物面探测天线组件、螺旋升降信号天线、透明储能反应罐体、多通道控制按键面板、指针式状态仪表，各模块之间通过弯折铜管、编织线缆完成气路与信号通路连接，管线沿底盘盘面的环形走线槽排布，既还原复古工业设备的管线外露质感，也避免管线干涉运动部件。

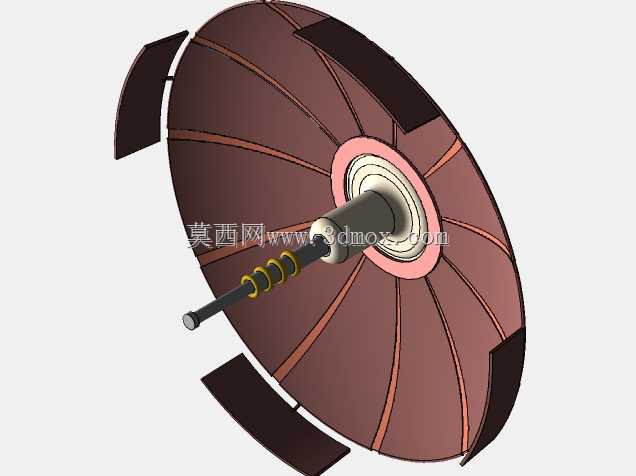

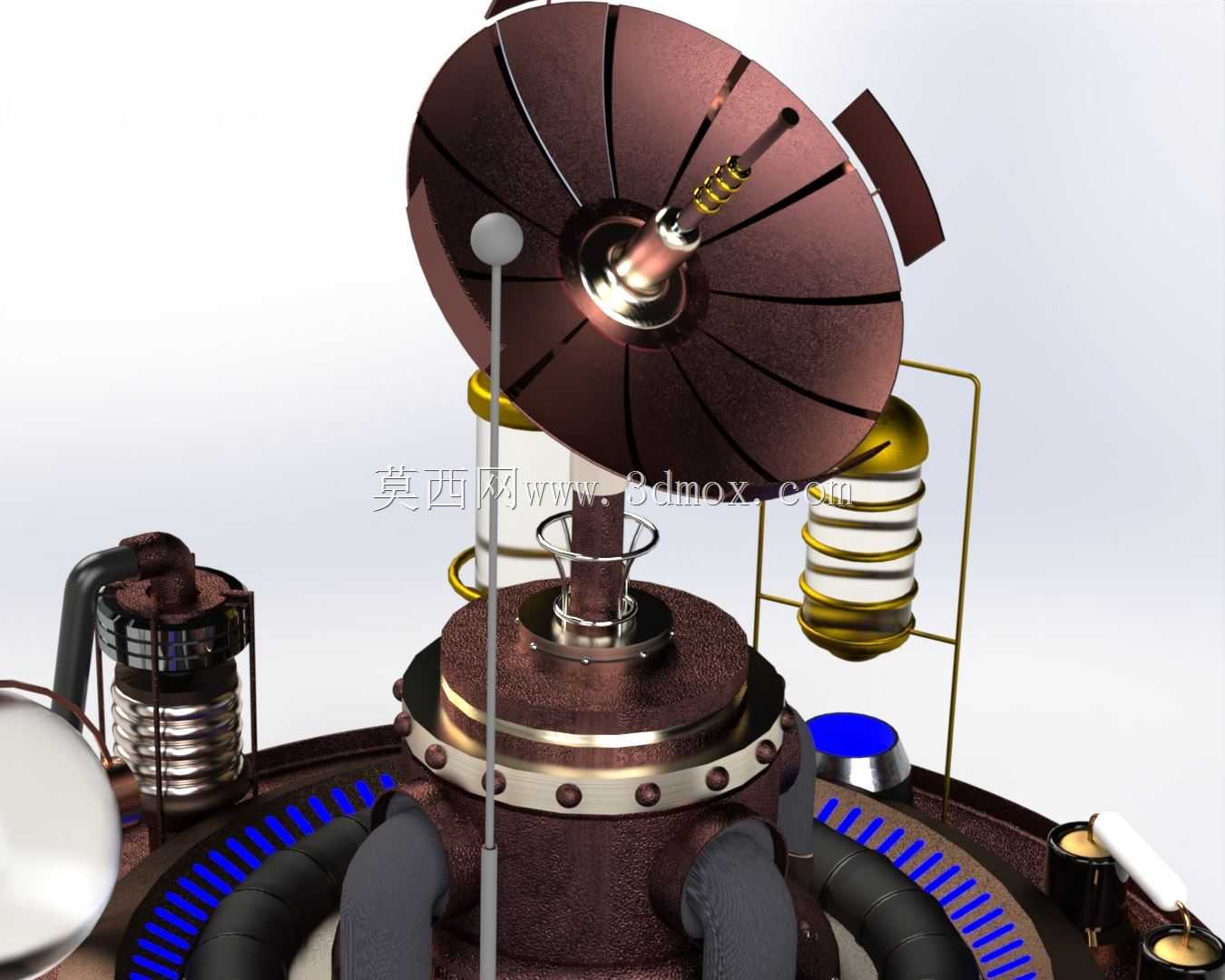

　　抛物面探测天线通过可俯仰旋转的支座固定在底盘中心偏后位置，天线背面设置三片角度可调的导向翼片，支座内置旋转轴系，可带动天线完成水平三百六十度回转与正负四十五度俯仰调整，天线馈源位于抛物面焦点位置，可模拟目标方位扫描动作，在实际展项应用中可搭配舵机驱动，实现跟随观众位置转动的互动效果。螺旋升降信号天线布置在底盘左侧，天线杆采用分段伸缩结构，顶部设置信号指示灯，完全升起后总高度高于探测天线，收纳时可回缩至贴近盘面高度，伸缩行程预留足够余量，避免升降过程中与周边罐体、面板发生碰撞。

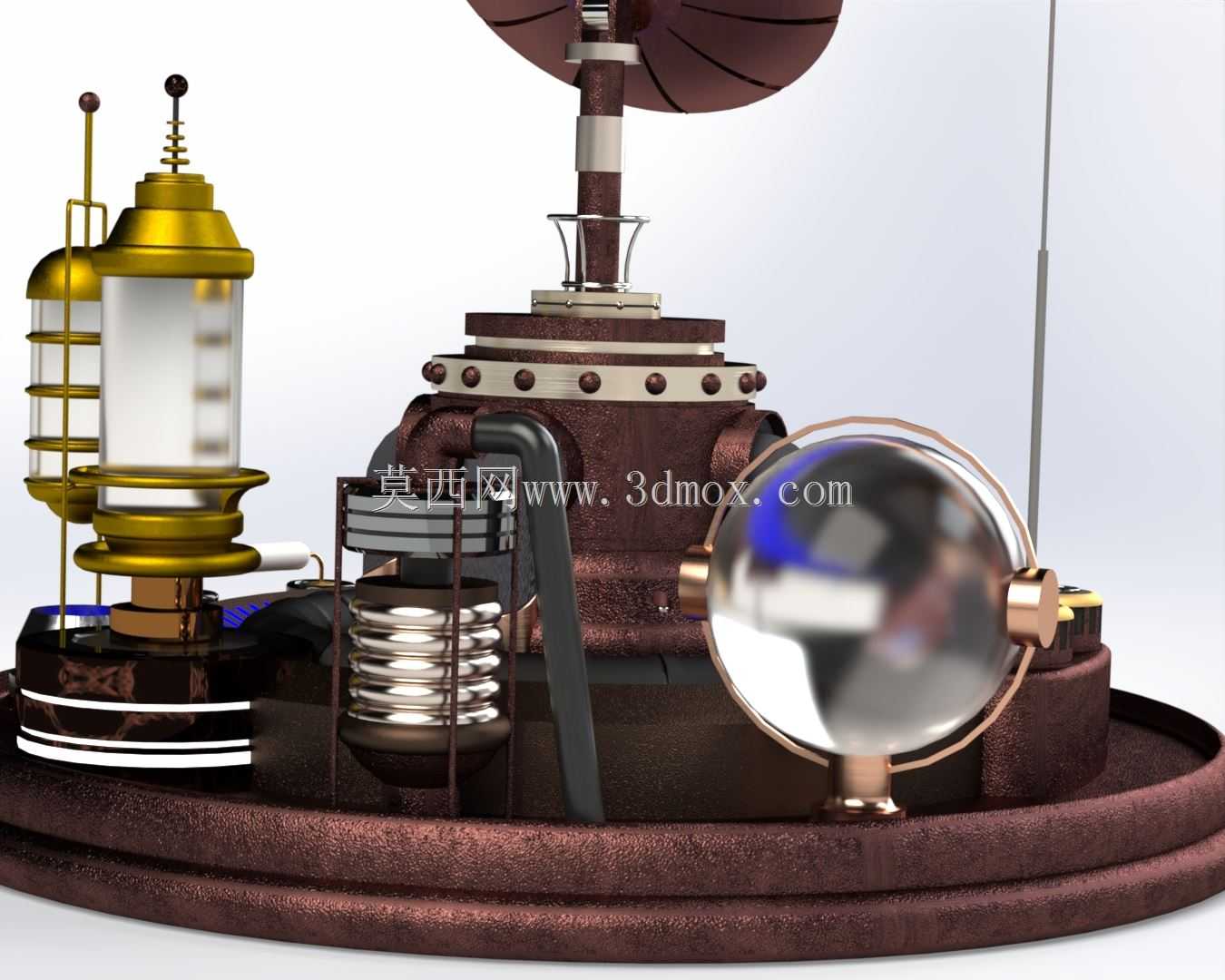

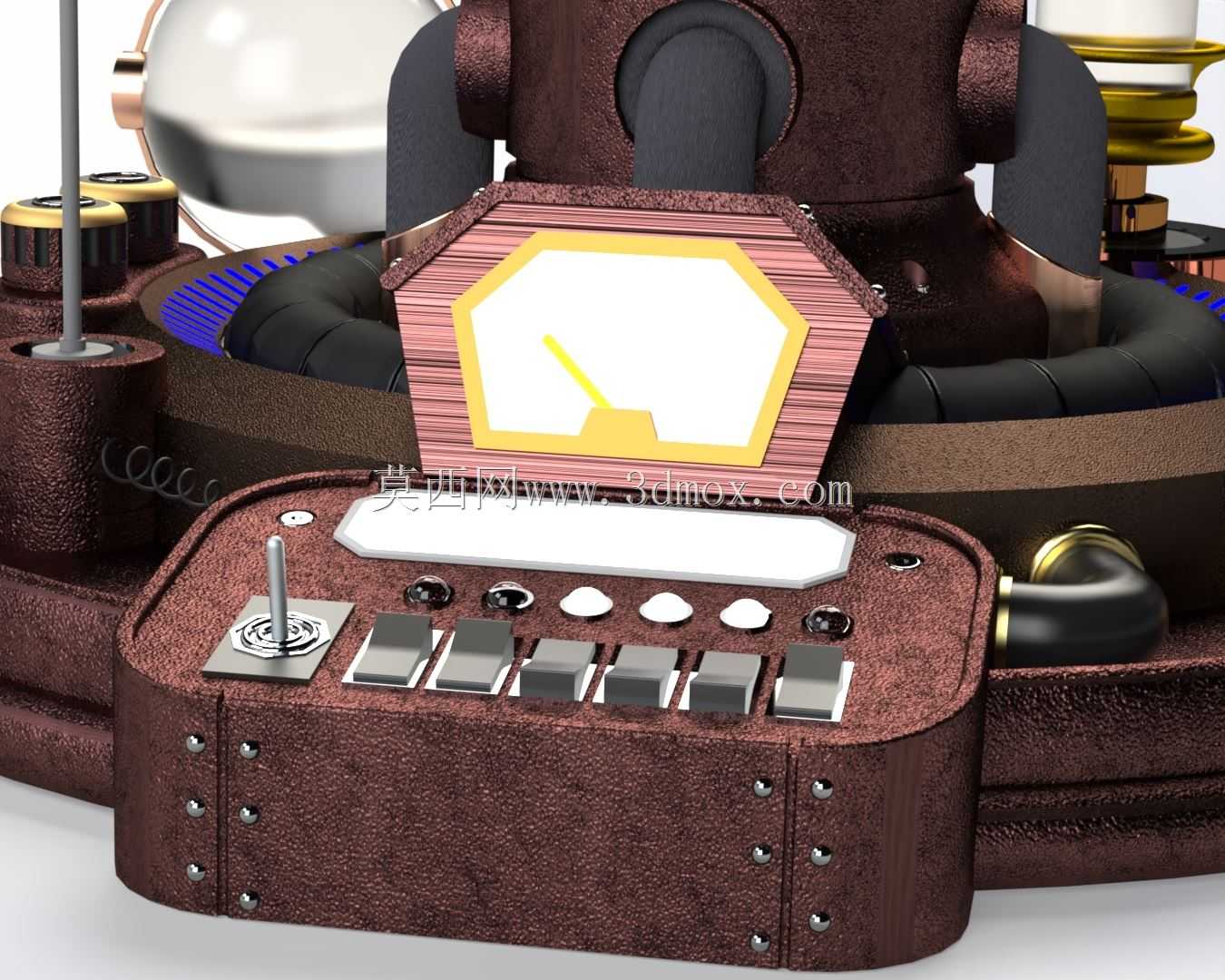

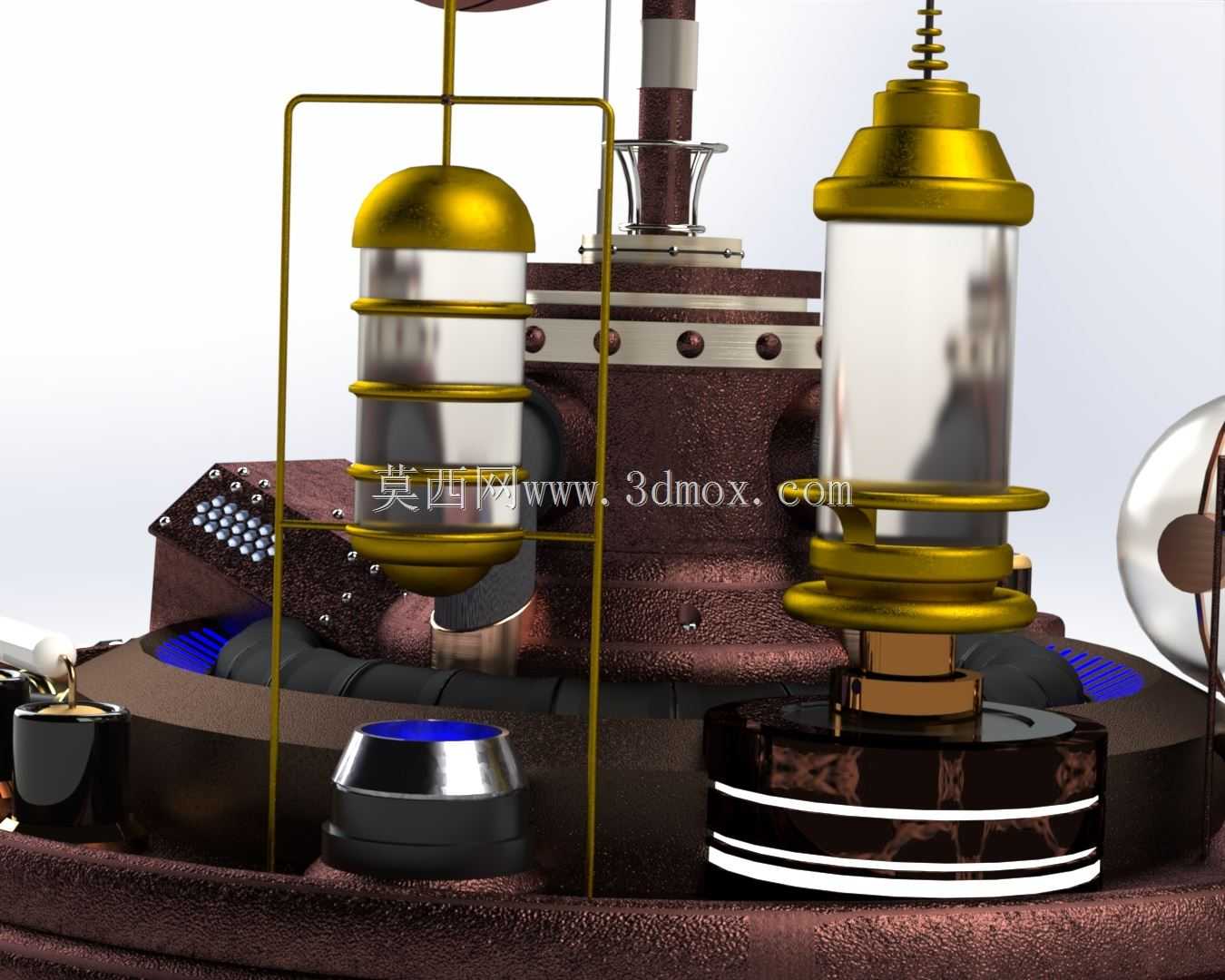

　　透明储能反应罐体布置在底盘右侧，罐体采用耐高温透明材质制作，外部包裹金属加固箍圈，顶部设置泄压阀与接线端子，罐体内部可放置发光组件模拟能量存储状态，罐体底部通过法兰与底盘固定，法兰连接面预留密封槽，若作为道具使用可在内部填充雾化介质，模拟蒸汽溢出的视觉效果。控制按键面板布置在底盘前侧操作区，面板倾斜十五度布置，符合操作人员站立操作的视角习惯，面板上排布八个功能按键、一个急停拨杆与一块标识铭牌，按键下方设置对应状态指示灯，操作时可直接触发对应声光电反馈。指针式状态仪表嵌装在控制面板后方的安装座上，仪表表盘带刻度标识，指针可随模拟信号强度偏转，直观展示装置当前工作状态。

　　设计过程中优先处理多组件的空间干涉问题：所有旋转部件的运动包络面提前在三维环境中做干涉检查，天线回转范围内不布置高度超过支座的固定零件，管线弯折半径满足铜管最小弯曲工艺要求，避免出现死弯导致气路堵塞。各功能模块均采用模块化拆分设计，天线组件、罐体组件、面板组件均可独立拆卸，单个模块的安装法兰统一采用标准孔位，后续维护更换时不需要拆解整套装置。底盘底部设置四个可调支撑脚，可适应不平整的安装台面，支撑脚调节行程二十毫米，调平后可锁定位置，保证装置运行过程中不会出现晃动。

　　从建模实现角度来看，抛物面天线采用旋转曲面命令生成主体，背面导向翼片通过钣金折弯特征构建，螺旋天线采用螺旋线扫描生成杆体，透明罐体通过抽壳命令完成薄壁结构，控制面板的按键、仪表均采用独立零件装配，既保证外观细节的还原度，也满足后续3D打印或者机加工制作的拆分要求，所有零件的壁厚均控制在满足工艺加工的合理区间，避免出现薄壳打印变形或者机加工震刀的问题。整套装置将功能性探测信标的结构逻辑与复古蒸汽朋克的外观风格结合，既具备机械装置的结构严谨性，也拥有创意道具的视觉表现力。
