汽车钣金件焊接定位工装夹具结构

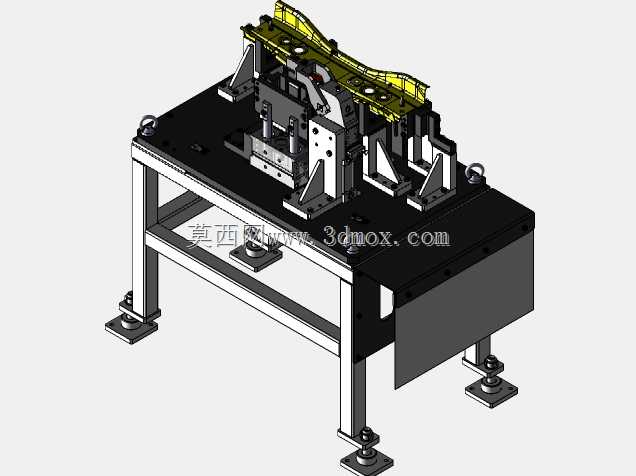

　　这套工装主要面向汽车白车身钣金零部件的焊接工序定位装夹场景，在汽车零部件焊装产线中承担工件精准定位、装夹固定的作用，避免焊接过程中工件受热变形、移位，保障焊缝位置精度与部件装配匹配度。从结构布局来看，整套工装采用方管焊接机架作为承载主体，机架底部配置可调式脚杯，可在安装时调整整体水平度，抵消车间地面不平整带来的安装误差，脚杯的调节行程预留了足够的余量，适配多数焊装工位的地面安装条件，机架台面采用厚钢板加工而成，保障长期承载装夹组件与工件时的刚性，避免台面受力变形影响定位精度。台面上的定位组件按照待加工钣金件的型面特征分布，包含型面贴合块、侧向定位销、翻转式夹紧臂等结构，其中型面贴合块完全匹配待加工钣金的自由曲面，

　　保证工件放置时与定位块完全贴合，无悬空翘曲问题；定位销对应工件上的预制工艺孔，插入后限制工件的X、Y向平移自由度，配合型面块的Z向支撑，实现工件的完全定位；夹紧臂采用气动驱动的翻转结构，装夹时可快速下压压紧工件边缘，避让开后续焊接的焊枪行走路径，不会对焊接作业产生干涉。设计过程中优先考虑了焊装作业的操作便利性，所有夹紧组件的操作侧都朝向工位操作人员的站立方向，工件上下料时无需探身到工装内部，降低操作劳动强度；工装侧面预留了走线槽空间，可将气动管路、检测传感器的线路全部收纳在内，避免焊渣飞溅损坏管线，同时保持工装外观整洁，减少现场清理的工作量。整套工装的安装边界充分考虑了标准焊装工位的尺寸要求，

　　机架整体占地面积适配常规人工焊接工位的操作空间，无需对现有产线工位做大规模改造即可直接部署，定位块与夹紧臂都采用模块化安装设计，后续若更换同系列不同规格的钣金工件，仅需更换对应的定位块与调整夹紧臂位置，即可快速切换生产型号，减少工装换型的调试时间。结构上所有受力部位都设置了加强筋板，尤其是定位块与台面连接的位置，通过三角加强筋提升连接刚性，避免长期装夹受力后出现定位偏移，保障工装的长期使用精度稳定性。
