线束电气导通与线色视觉检测测试台

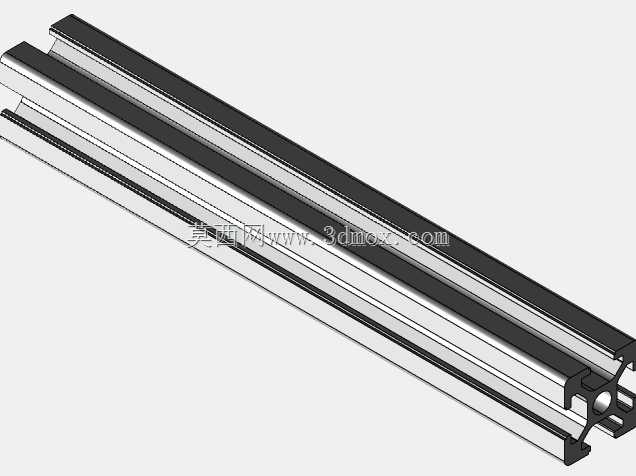

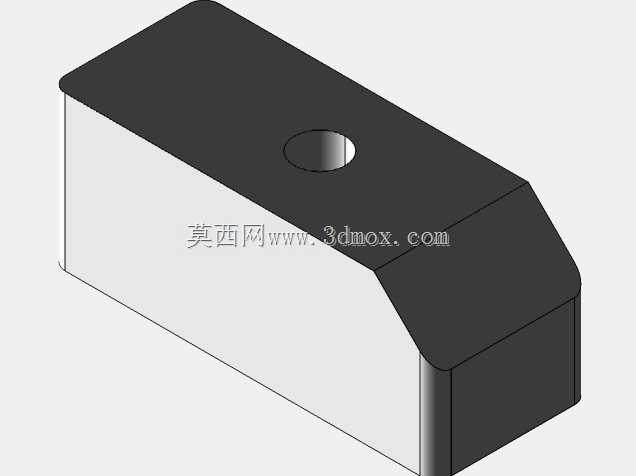

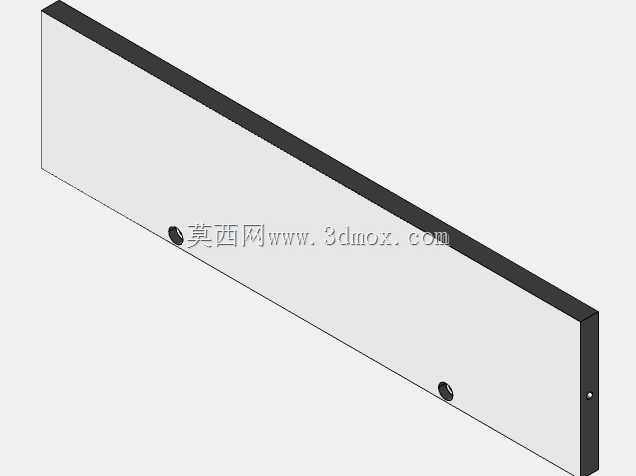

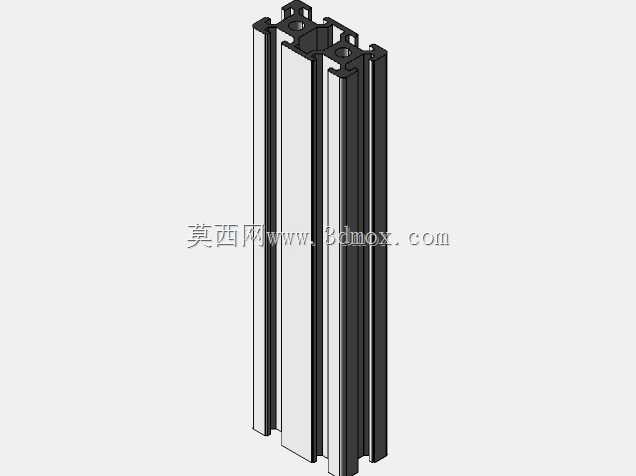

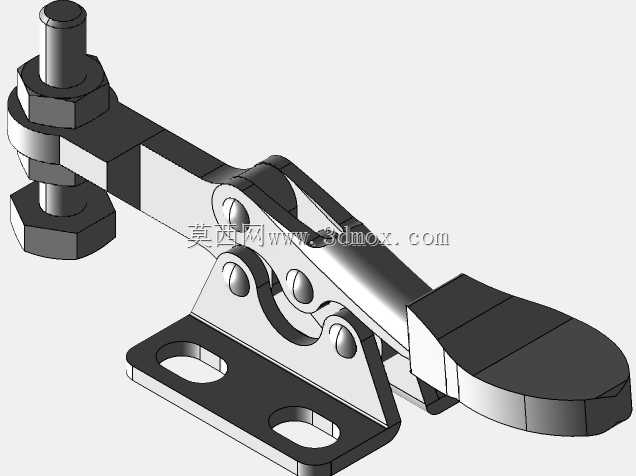

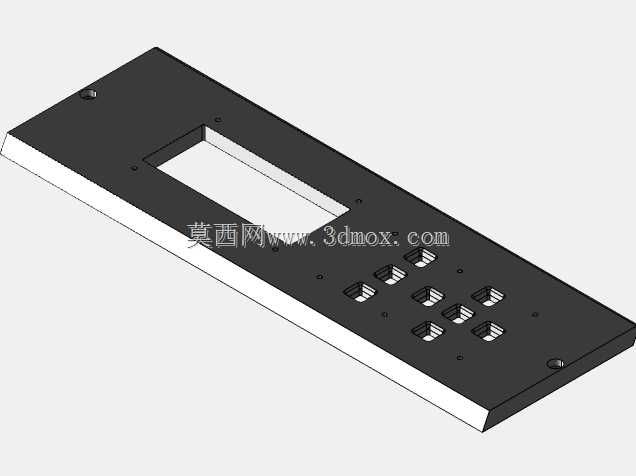

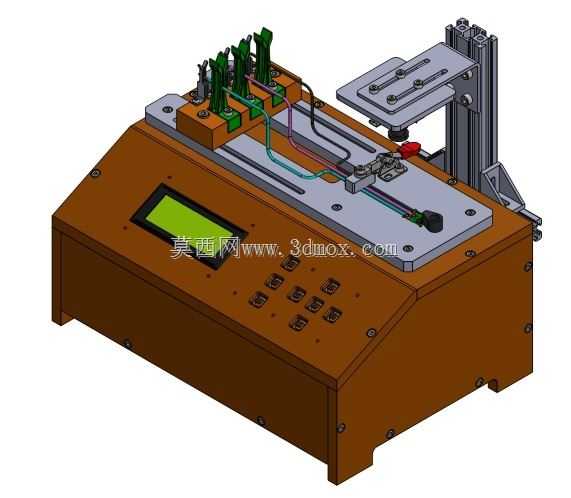

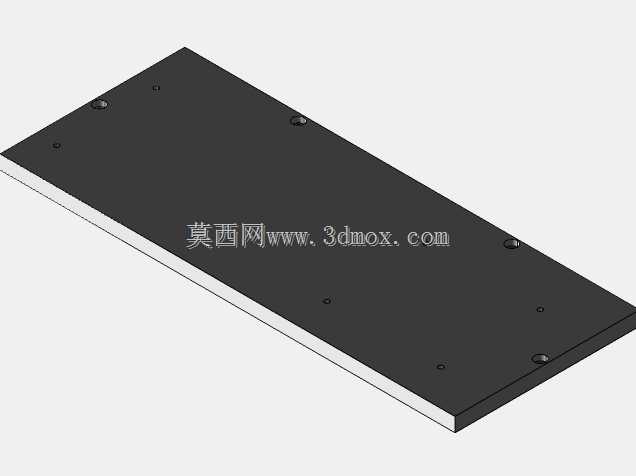

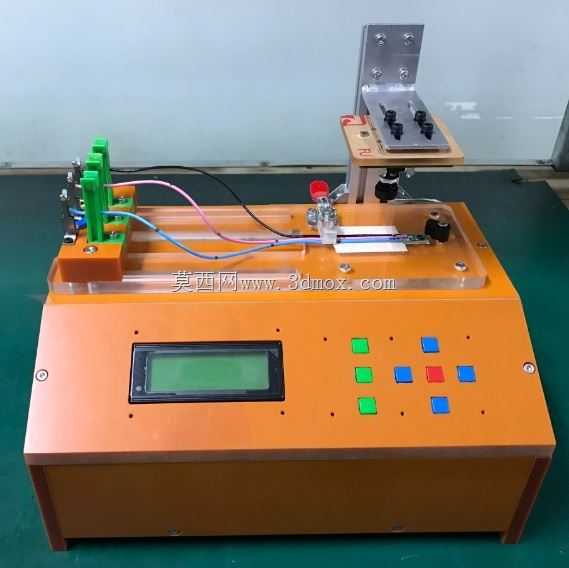

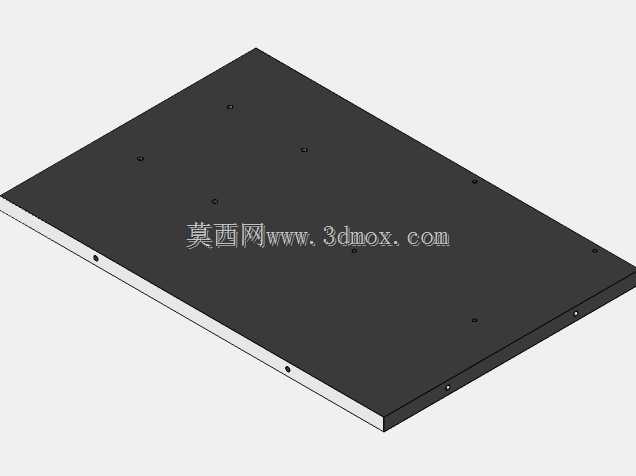

　　在汽车线束、消费电子连接线束的量产制程中，成品下线前的电气导通性能核验、线序线色一致性校验是必不可少的质检环节，传统人工逐点通断测试加肉眼核对线色的作业模式，不仅单工位检测节拍长，还容易因操作人员视觉疲劳出现漏检、错判，无法匹配高速产线的出货节拍要求，这款检测设备正是针对这类场景开发的专用测试工装。设备整体采用台式一体化结构设计，下部为钣金折弯焊接成型的主机箱体，所有控制电路、通断测试模块、视觉处理单元均集成在箱体内部，箱体正面预留了操作按键区与液晶显示窗口，操作人员可通过按键快速切换检测程序、调取测试参数，显示窗口可实时反馈当前检测的通路状态、不合格点位信息，无需额外外接显示终端，减少工位占用空间。上部测试台面采用铝合金板加工，

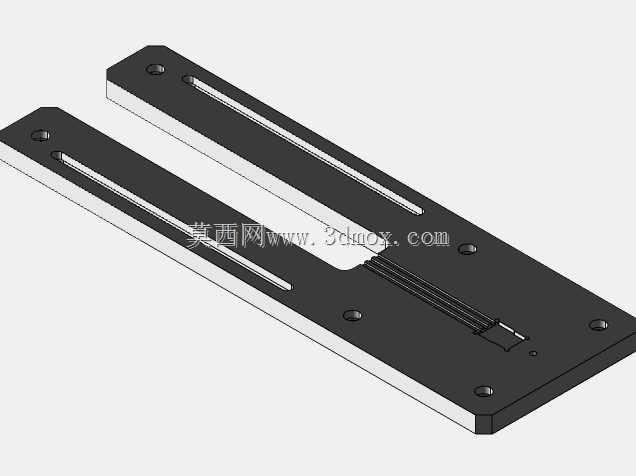

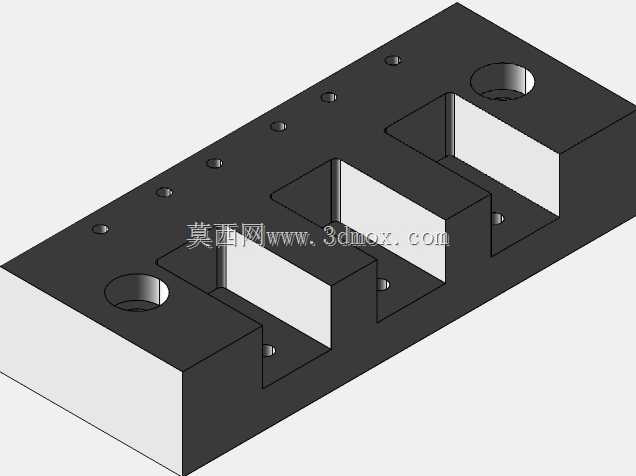

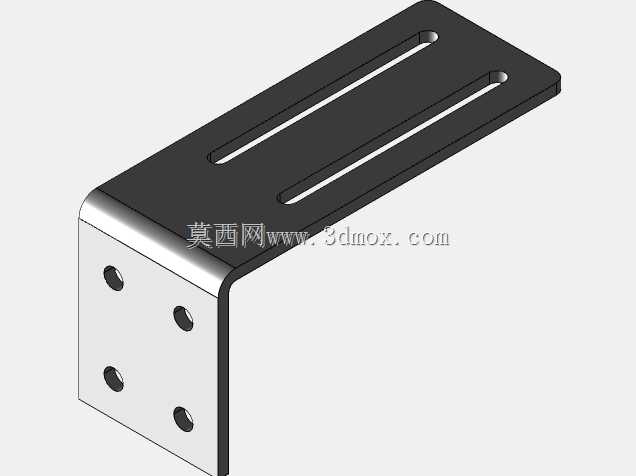

　　平面度控制在0.1mm以内，保证各类定位治具安装的基准一致性，台面上集成了多组线束快插定位座，可根据不同型号线束的接口规格快速更换适配治具，无需重新校准设备基准；靠近台面后侧设置了气动下压机构，采用双导杆气缸驱动压头，压头端面贴附防静电硅胶垫，下压到位后可将线束接头与测试探针完全贴合，避免接触不良导致的误判，气缸行程设置有硬限位与缓冲结构，下压压力可通过调压阀精确调节，避免压损线束接插件。台面一侧集成了视觉检测模组，采用高清工业相机加环形补光灯的组合，相机安装角度与焦距可通过支架上的调节槽快速调整，补光灯亮度可根据线束外皮的反光特性无级调节，采集到的线色图像通过内置算法快速比对标准色值，可识别常规的红、黑、蓝、绿、黄等十余种线色，

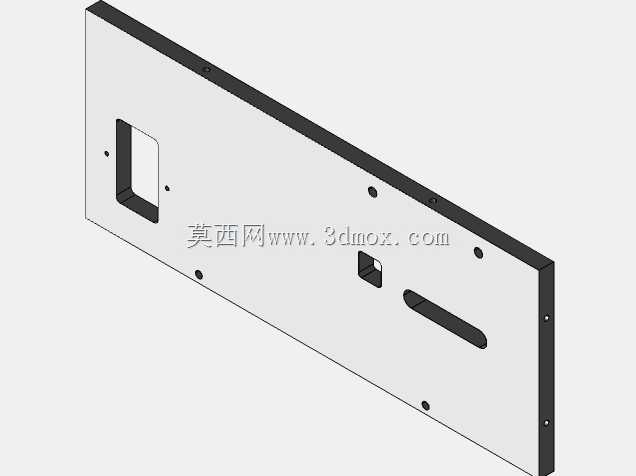

　　错序、错色的点位会直接在显示屏上标注位置，无需人工逐根核对。设备的安装边界充分考虑了产线工位的布局需求，整体占地面积不超过常规单人操作工作台的60%，箱体底部预留了固定安装孔，可直接固定在标准防静电工作台面上，后侧预留了电源接口、通讯接口与气源接口，接入工厂常规的220V交流电源、0.5-0.7MPa压缩空气即可投入使用，无需额外配套辅助设施。在功能逻辑设计上，设备将导通测试与视觉检测的流程整合，操作人员只需将待检测线束两端插入对应定位座，按下启动按钮后，气动压头自动下压，导通模块先逐回路检测通路、短路、断路状态，同步触发相机采集线序图像，两项检测全部合格后设备亮绿灯提示，存在不合格项则亮红灯并标注具体问题类型，

　　整个检测流程可在3秒内完成，相比人工作业效率提升6倍以上，检测准确率可稳定达到99.9%，完全满足中小批量线束生产的全检需求。设备的结构设计充分考虑了日常维护的便捷性，箱体后侧采用可拆卸盖板，内部测试模块采用导轨式安装，出现故障时可快速更换备件，上部测试台面的治具安装孔采用标准化间距设计，后续开发新型号线束的检测治具时，无需改动设备主体结构，只需更换对应的定位座与压头模块即可快速适配，大幅降低了多品种小批量生产下的工装投入成本。
