CA6140机床用直角转向锥齿轮箱

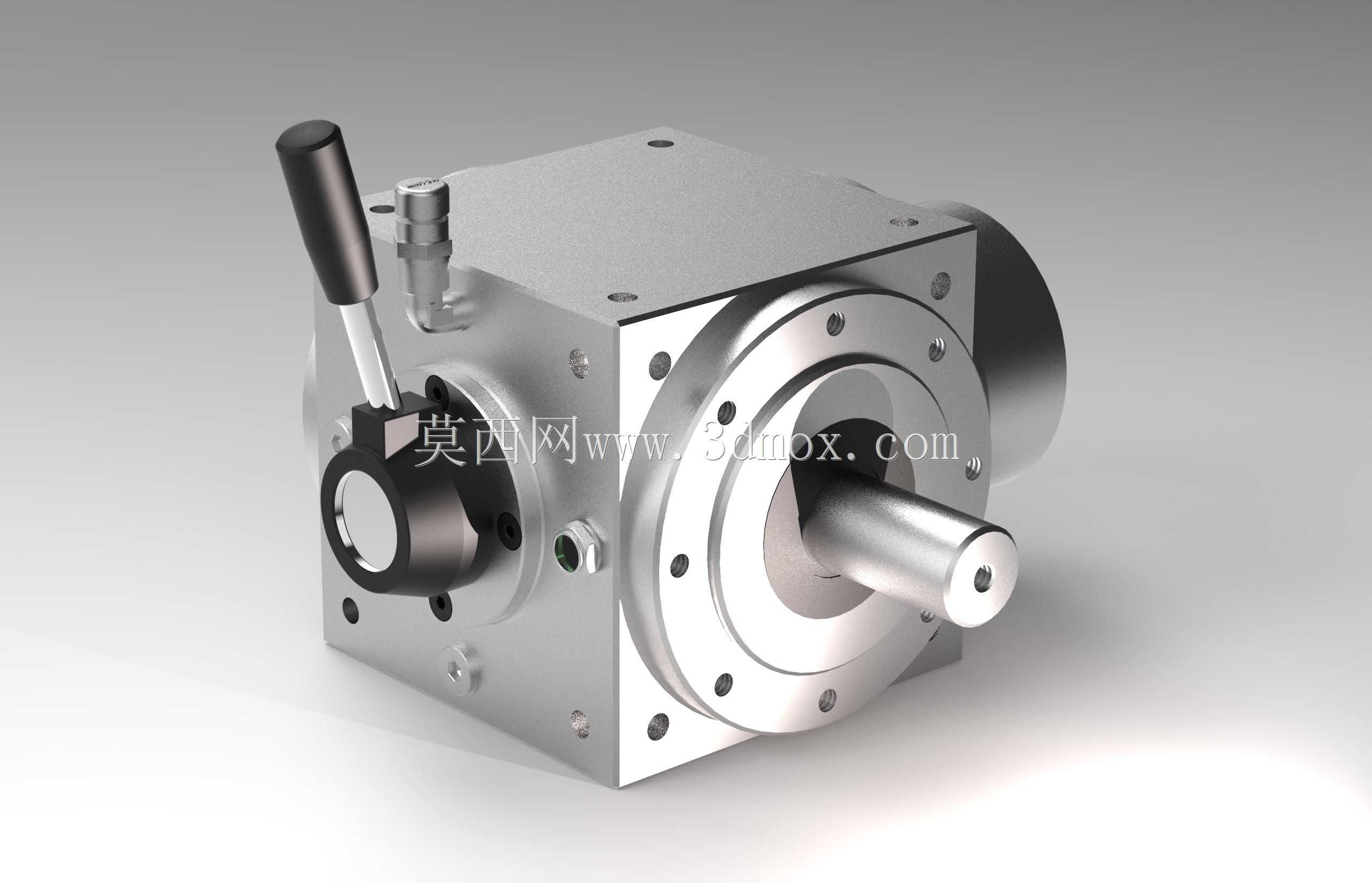

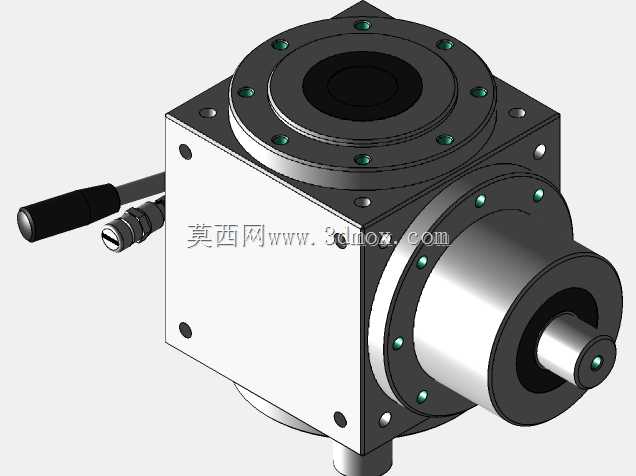

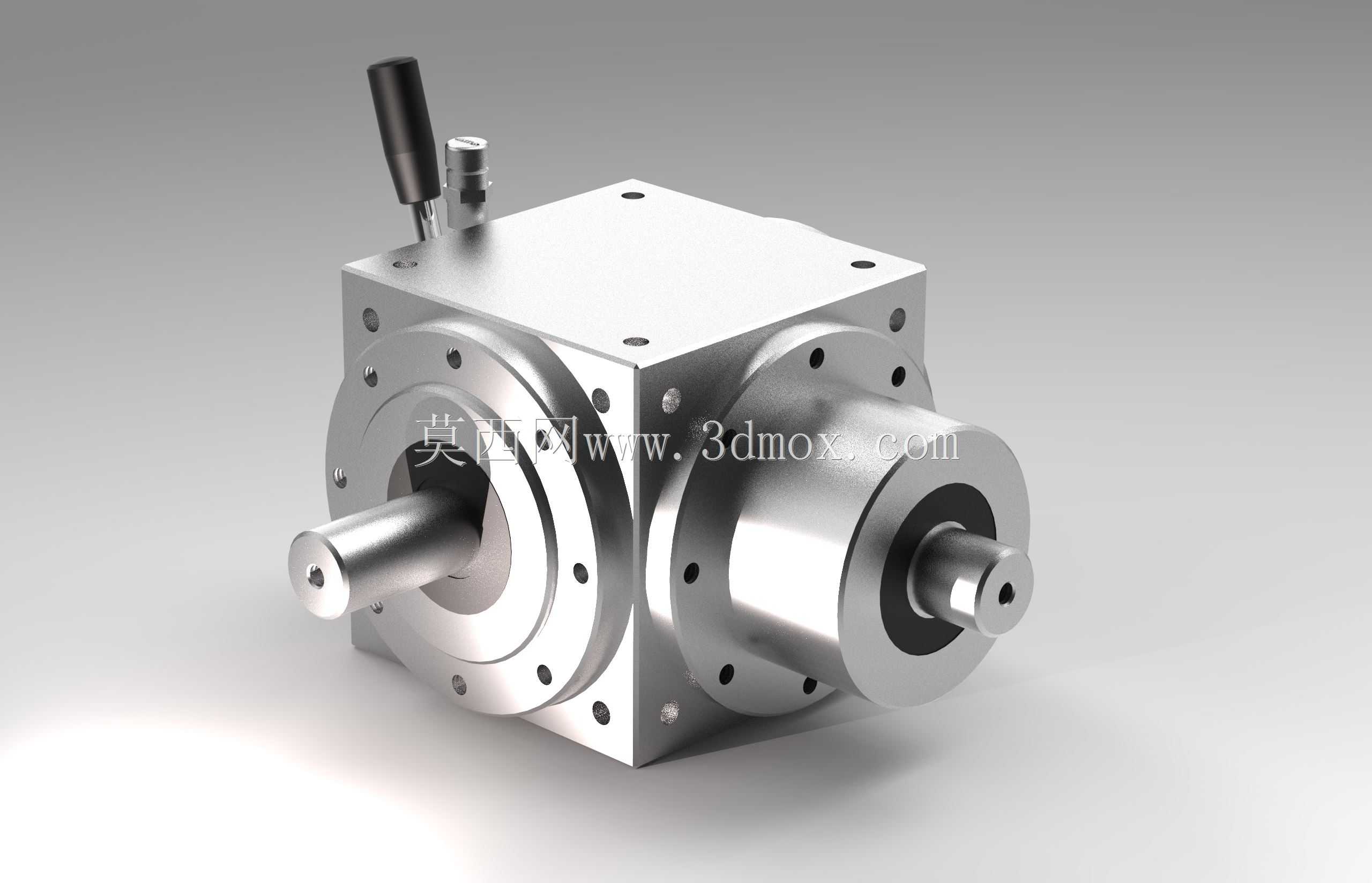

　　这款锥齿轮箱主要适配普通卧式车床的进给传动换向需求，在机床溜板箱、进给箱的动力传递链路中承担直角转向的核心作用，可将主轴传递来的水平轴向动力转换为垂直轴向输出，匹配刀架纵横进给的动力切换需求，也可移植到其他需要90度动力换向的专用设备、自动化输送线的传动单元中使用。从结构设计来看，箱体采用方形一体式铸铝壳体加工而成，六个安装面均做了铣平处理，可根据安装空间选择不同面作为固定基准，适配卧式、立式、侧装等多种安装姿态，安装孔位采用对称分布设计，能兼容同规格系列齿轮箱的安装尺寸，设备改造替换时无需重新加工安装基座。输入输出轴均采用标准圆柱轴伸设计，轴端加工有标准键槽，可通过平键连接联轴器、带轮或者齿轮，轴伸处的密封结构采用双唇形密封圈，

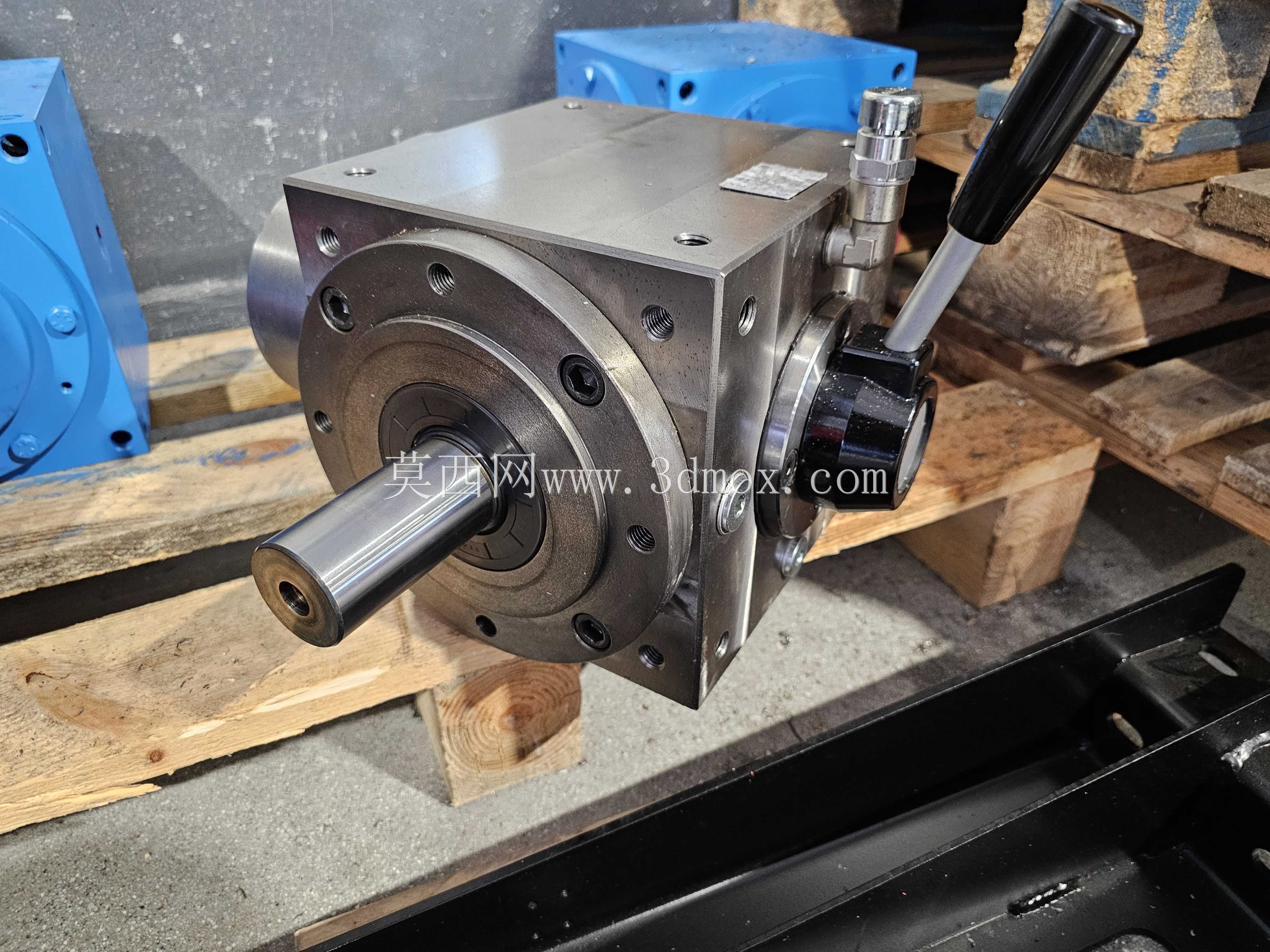

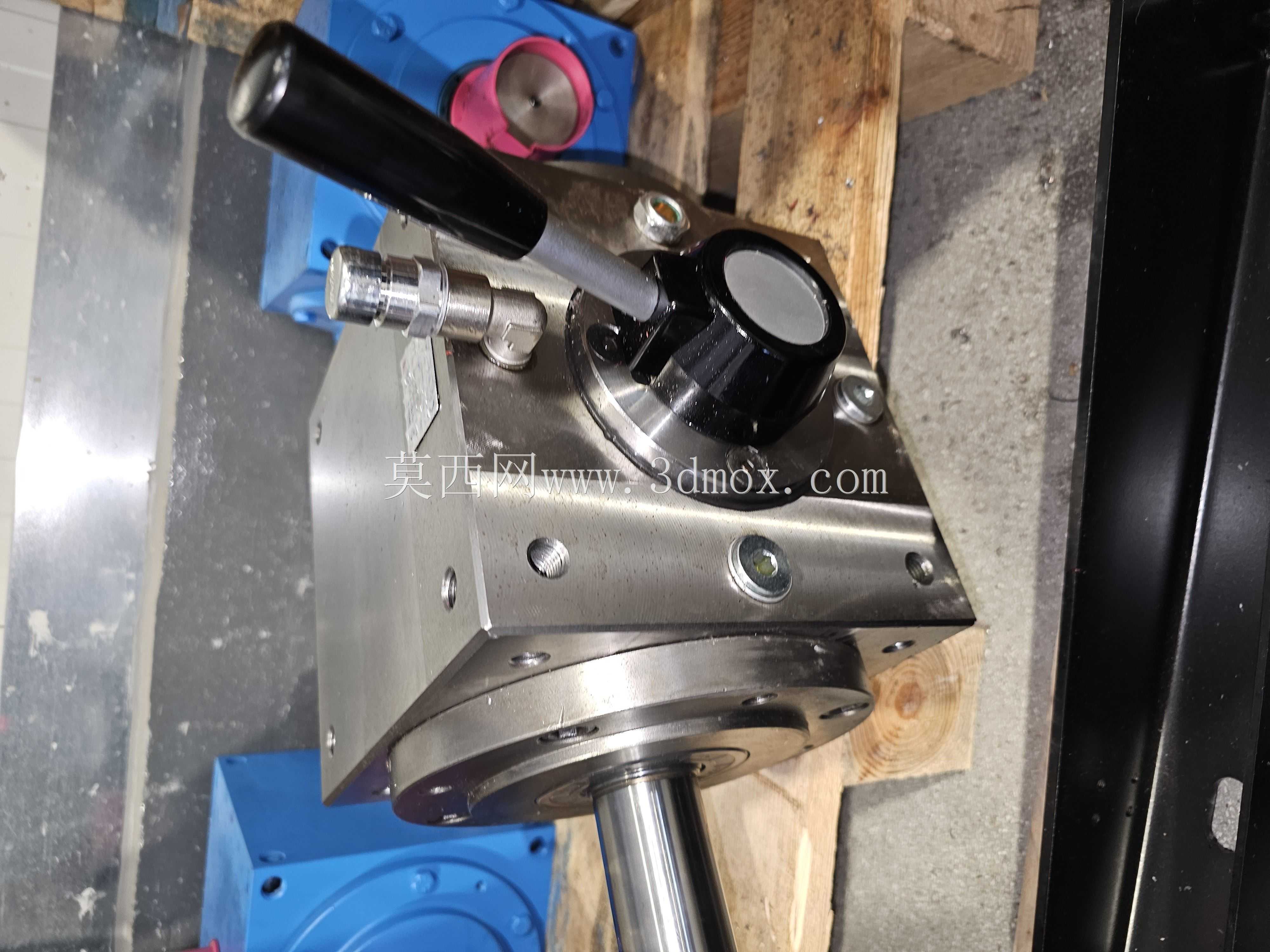

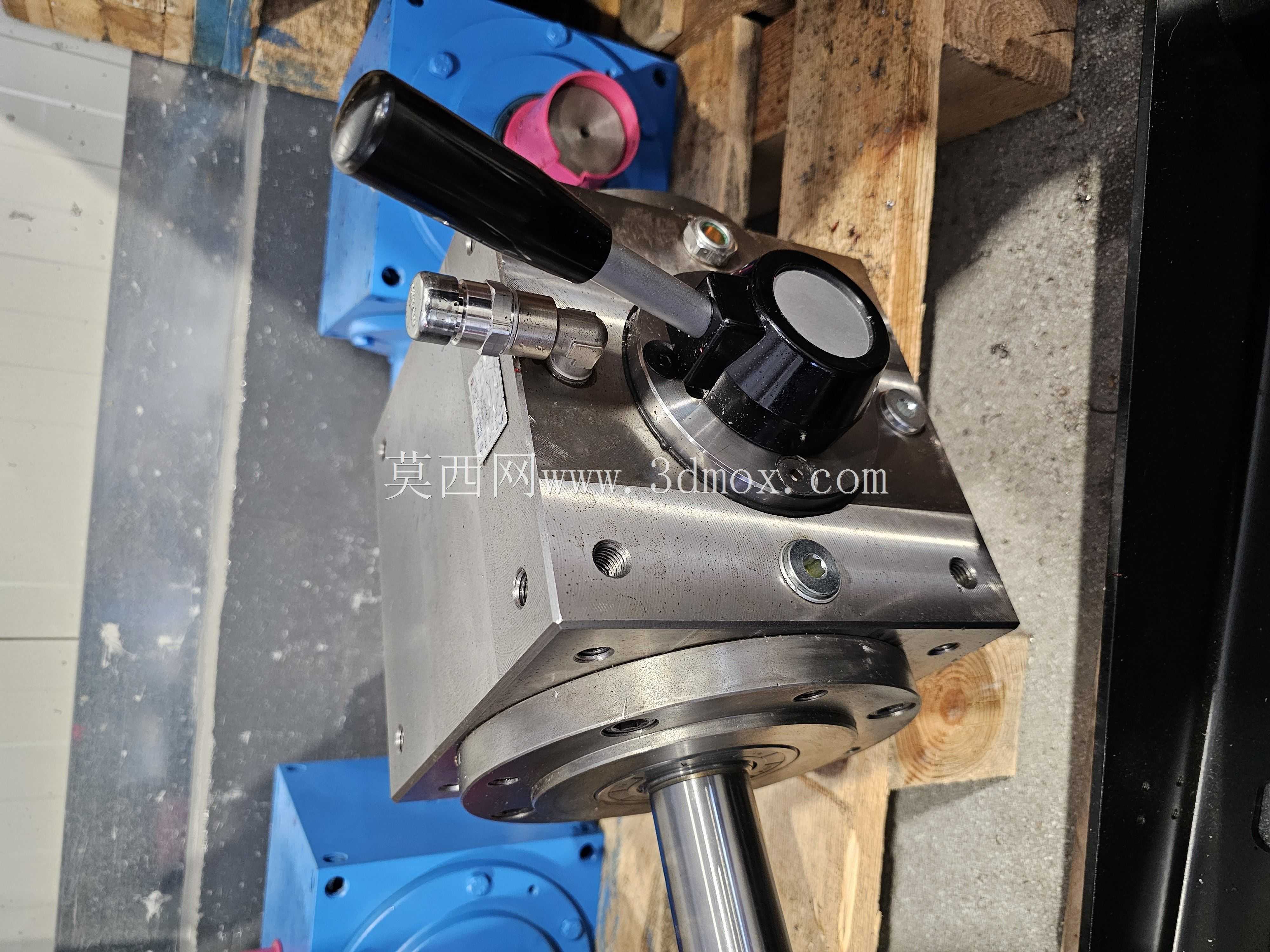

　　能有效阻挡加工现场的切削液、金属碎屑进入箱体内部，同时避免箱体内润滑脂泄漏，适配车间多粉尘、多切削液飞溅的恶劣工况。内部传动采用螺旋锥齿轮啮合副，相比直齿锥齿轮，螺旋齿的啮合重合度更高，传动过程中冲击更小、噪音更低，承载能力也更强，能承受车床进给时的断续切削冲击载荷，齿轮参数经过配磨处理，啮合侧隙控制在合理范围，既不会因为侧隙过大导致换向空程过大影响进给精度，也不会因为侧隙过小导致运转卡滞、温升过高。设计过程中优先考虑了维护便利性，箱体顶部预留了注油孔，日常补加润滑脂无需拆解箱体，侧面设置有油位观察孔，可直观判断内部润滑脂存量，输入轴侧额外设置的手柄结构可用于手动盘车调试，设备装配、故障排查时可通过手柄转动输入轴，

　　检查输出端的传动顺畅度，无需额外加装盘车机构。安装边界方面，箱体的方形轮廓边长控制在同规格减速器的常规尺寸范围内，输入输出轴的轴伸长度、轴径均符合通用传动部件的尺寸规范，相邻安装孔的中心距遵循行业通用安装标准，选型时只要匹配额定扭矩、传动比和安装尺寸，即可直接替换同类型的进口或国产换向齿轮箱，无需对原有设备的传动链路做大规模改动。
