伊利扎罗夫骨科外固定支架结构设计

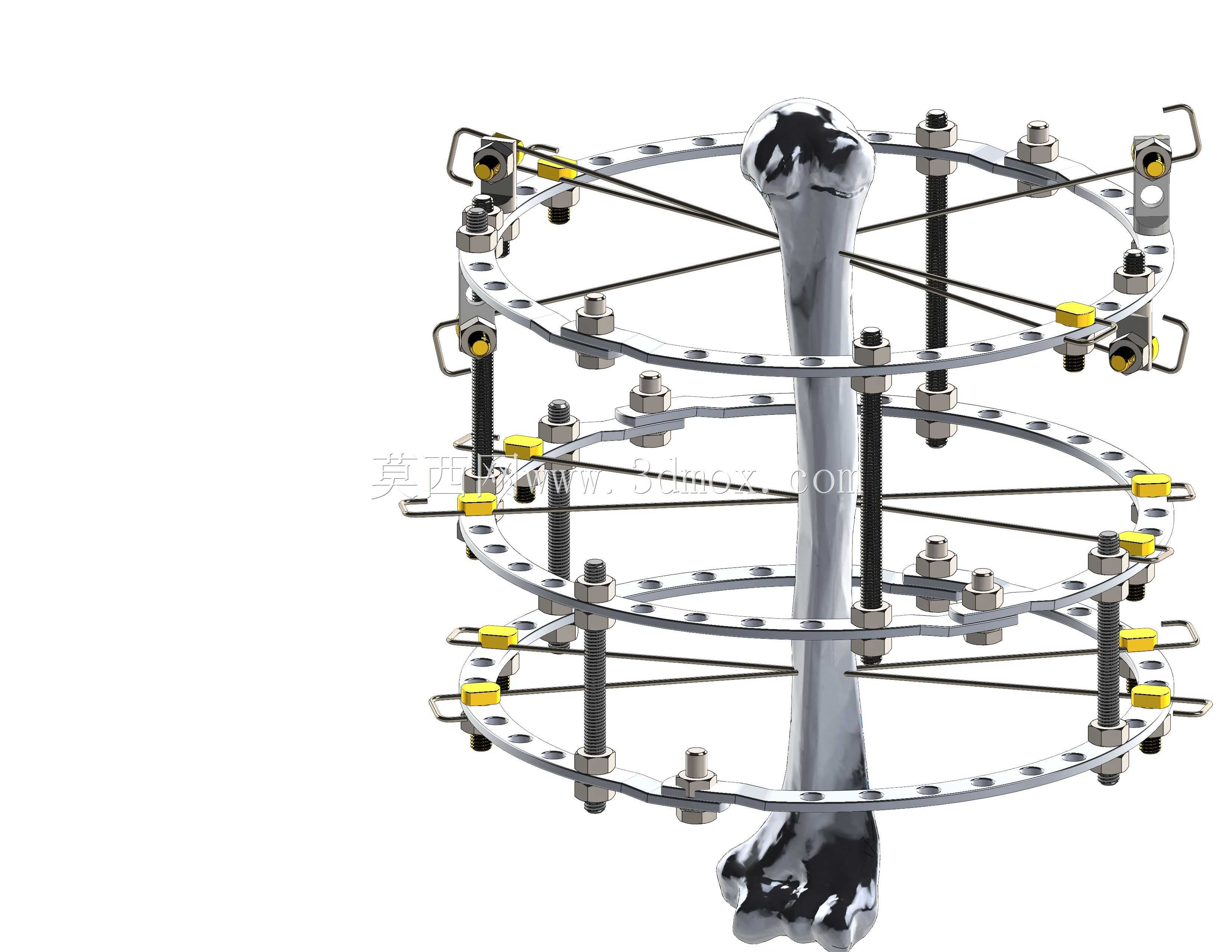

　　这款外固定支架是骨科矫形与创伤治疗领域的核心器械，对应Ilizarov技术的临床落地需求，主要覆盖三类临床场景：先天骨骼畸形的逐步矫正、复杂四肢骨折的跨关节外固定、骨缺损或短缩病例的骨段缓慢延长。整套结构采用环形支撑作为核心承载框架，多根可调式螺纹杆沿环向均匀分布，配合穿骨固定针将环形架与人体骨骼形成刚性连接，可通过螺纹杆的微调实现骨段的三维空间位置调整，避免传统石膏固定无法动态调整力线的缺陷。

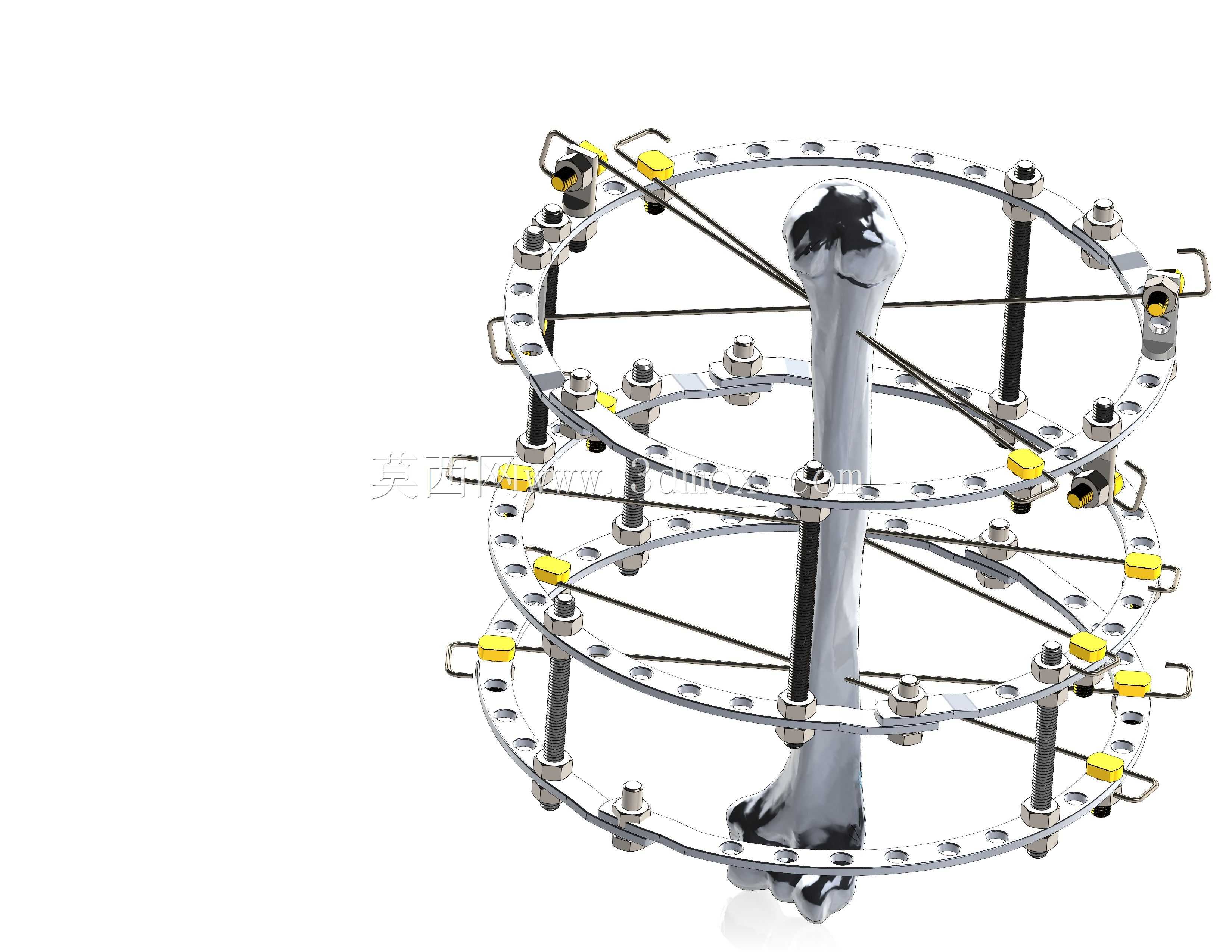

　　从结构设计逻辑来看，环形架采用多段圆弧拼接的不锈钢环结构，环体上均匀排布密集的针孔与杆装夹位，可根据患者肢体周径、固定位置灵活选择穿针点位与支撑杆安装位置，适配不同体型、不同骨折部位的固定需求。螺纹杆两端配备细牙调节螺母，单圈调节进给量控制在0.25mm级别，满足骨延长过程中每日毫米级的缓慢牵拉要求，避免牵拉速度过快造成软组织或神经损伤。固定针采用半针与全针组合的排布方式，全针贯穿肢体双侧骨皮质提供主要的抗旋转与抗拉出力，半针从单侧穿入骨质减少对软组织的穿透损伤，针与环体的连接部位采用万向夹头结构，可补偿穿针角度的微小偏差，降低临床操作中的穿针精度要求。

　　安装边界方面，整套支架的环体内径需比患者肢体软组织周径大20mm以上，预留术后肢体肿胀的空间，避免环体压迫皮肤造成压疮；螺纹杆的长度需根据固定段骨骼长度选择，确保调节行程覆盖整个治疗周期的延长或矫形位移量，单根杆的有效调节行程不短于80mm。环体之间的间距根据固定骨段的长度确定，相邻两环的间距控制在150-200mm区间，既保证整体结构的刚性，避免固定后骨段出现异常微动影响骨愈合，又不会因间距过小限制关节的早期活动。夹头部位的锁紧扭矩控制在8-10N·m，既保证固定后结构不会出现松动移位，又不会因夹紧力过大造成螺纹杆或针体的塑性变形。

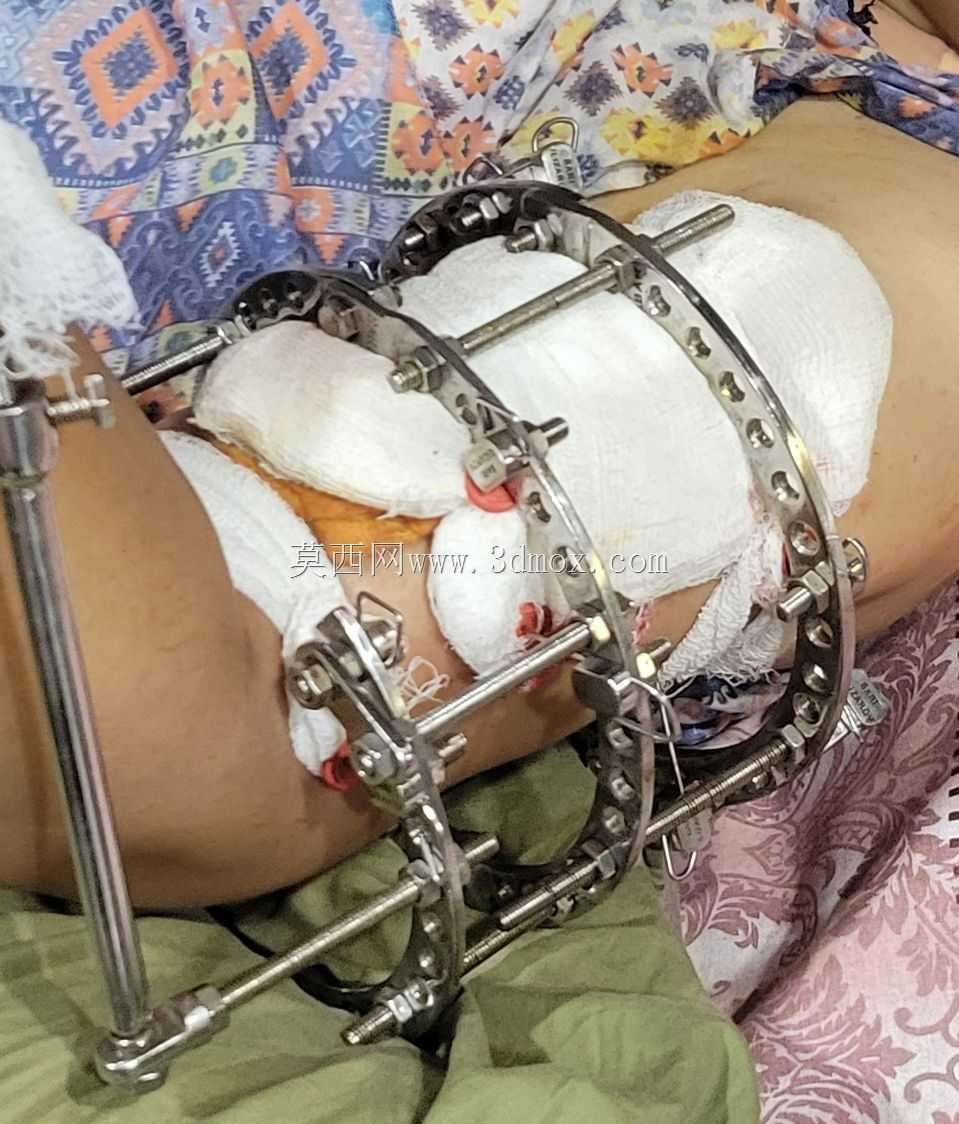

　　实际临床使用中，这套结构可实现术后早期的负重活动，患者可在支架保护下进行部分负重行走，刺激骨痂生长，缩短骨折愈合周期；针对先天畸形病例，可通过术后分次微调螺纹杆的长度，逐步矫正骨骼的成角、旋转或短缩畸形，避免一次性矫形造成的血管神经牵拉损伤。结构上所有外露的杆端与针端都配备保护帽，避免尖锐部位划伤衣物或皮肤，所有与人体接触的部件均采用医用不锈钢材质，满足植入类器械的生物相容性要求，可耐受术后常规的消毒清洁操作，不会出现锈蚀或材质降解问题。
