儿童储蓄罐注塑成型模具结构设计

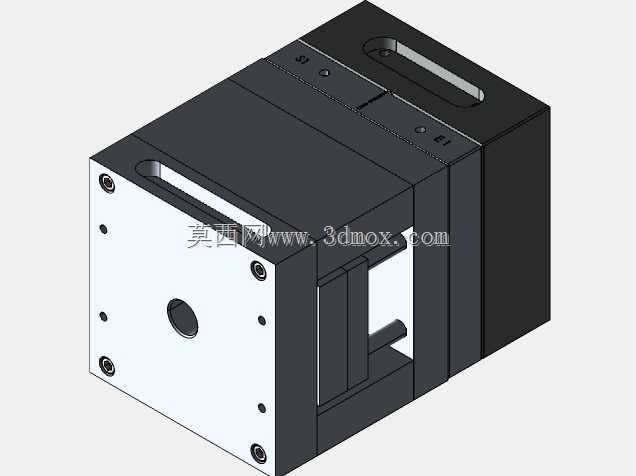

　　这套模具针对儿童储蓄罐类小型塑料壳体的注塑成型需求开发，适配常见的卧式注塑机安装场景，整体采用方正的模架布局，安装孔位按照行业通用的拉杆间距标准排布，可直接适配多数100-160吨锁模力规格的注塑设备，无需额外加装转接板。从结构设计逻辑来看，整套模具采用两板模基础结构，分型面设置在储蓄罐壳体的最大轮廓处，开模时动定模分离后，产品会包紧在动模侧的型芯上，配合侧部的抽芯结构完成倒扣部位的脱模，避免成型后产品出现拉伤、变形的问题。模具的浇注系统采用侧浇口进料，浇口位置设置在产品非外观面的侧部边缘，成型后浇口残留痕迹小，后续仅需简单修剪即可满足外观要求，流道采用圆形截面设计，熔体在流道内的压力损失小，填充过程中温度波动可控，能有效减少冷料、

　　缺胶等成型缺陷。冷却系统采用环绕式水路布局，在定模型腔和动模型芯内部都设置了独立的循环冷却通道，水路距离成型面的距离保持在1.5倍水路直径的合理区间，既保证冷却效率均匀，避免产品出现收缩不均导致的翘曲问题，也不会因为水路距离成型面过近导致型腔壁强度不足。模具的导向系统采用标准导柱导套配合，四个角部的导柱设置了不同的直径规格，避免装模时出现动定模装反的问题，导柱端部做了倒角引导，合模时能顺利导入导套，减少研配工作量。侧抽芯结构采用斜导柱驱动的滑块结构，针对储蓄罐侧面的投币口、取币口等倒扣特征，滑块的锁紧面采用斜面楔紧结构，合模后楔紧块能完全承受注塑过程中的型腔内压力，避免滑块受压力后退导致产品出现飞边。从实际生产场景来看，

　　这套模具适合批量生产ABS、PP等常用热塑性塑料材质的儿童储蓄罐壳体，成型周期可控制在20秒左右，生产过程中开模行程、顶出行程都经过核算，顶出系统采用顶杆+顶块的组合顶出方式，顶出力分布均匀，顶出位置设置在产品的加强筋、边缘等刚性较好的部位，不会在产品外观面留下明显的顶出痕迹。模具的排气槽开设在分型面和滑块的配合间隙处，排气深度控制在0.02-0.03mm，既能顺利排出型腔内的空气，避免产品出现烧焦、气泡等缺陷，也不会出现溢料飞边的问题。在安装边界上，模具的总厚度符合注塑机的最小模厚要求，定位圈采用标准100mm直径规格，浇口套的球面半径与注塑机喷嘴的球面半径匹配，安装时能快速完成对中，减少调模时间。日常生产维护时，

　　模具的各个活动部件都设置了润滑槽，定期加注润滑脂即可保证抽芯、顶出动作顺畅，易损件如导套、顶杆等都采用标准件规格，出现磨损时可快速更换，减少停机维护时间。整套模具的结构紧凑，没有冗余的设计，所有成型部件的钢材都根据量产需求选择，型腔型芯采用预硬钢材质，抛光性能好，能保证产品外观面的光洁度，模架部分采用标准模架，加工成本可控，适合中小批量的塑料制品生产场景。
