钣金拼接式工业设备防护机箱结构设计

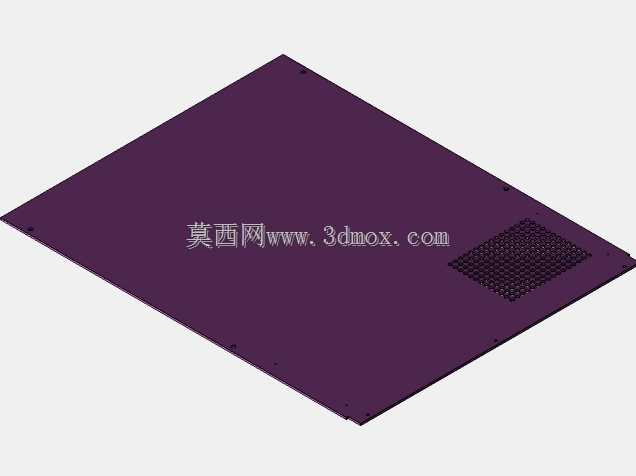

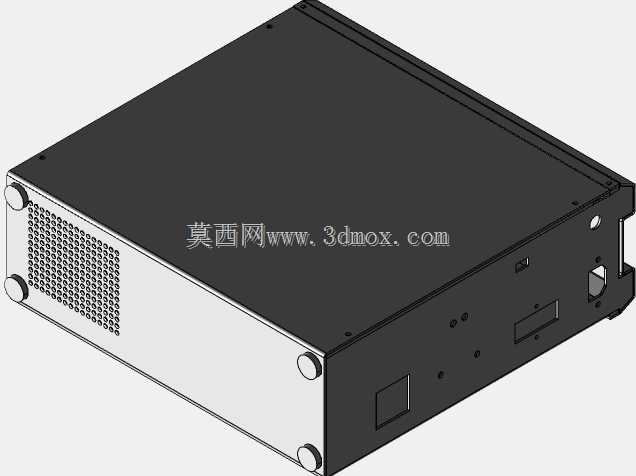

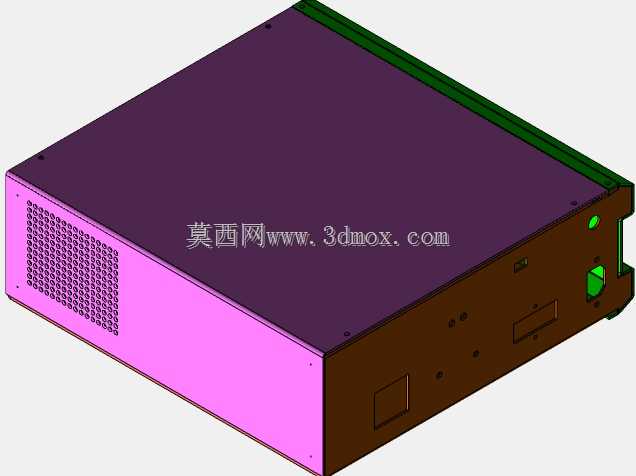

　　这款钣金拼接式机箱主要面向工业现场的控制类设备、小型检测仪器、嵌入式工控主机的承载防护需求，常见于车间生产线旁的设备控制端、实验室测试台架的仪器集成、户外小型监测站点的设备防护场景，能够为内部的电路板、电源模块、接线端子等核心元器件提供可靠的物理防护与电磁屏蔽基础。从实际使用角度出发，机箱采用多块钣金折弯件拼接的结构形式，顶面为整面无开孔的平整盖板，既可以保证顶部的结构强度，避免车间内坠物、积尘直接侵入内部，也方便在顶面粘贴设备标识、操作说明铭牌，部分场景下还可临时放置小型调试工具。侧面设计有密集的阵列式通风冲孔，冲孔的孔径经过匹配考量，既能够满足内部功率器件的自然通风散热需求，避免热量在密闭腔体内堆积导致元器件工作温度超标，

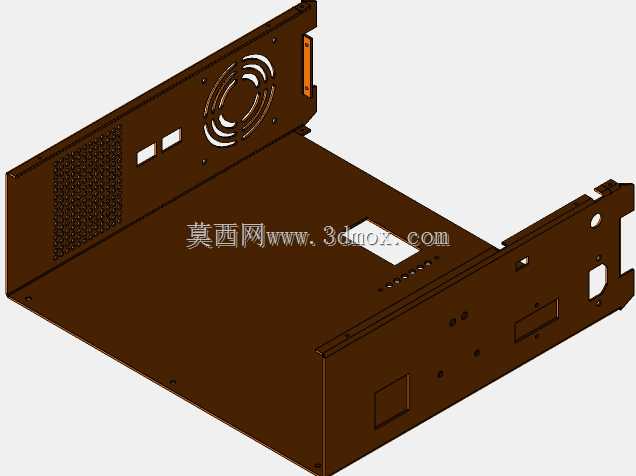

　　又可以阻挡车间内常见的大尺寸金属切屑、杂物落入箱体内部，降低内部电路短路的风险。带安装接口的侧端面预留了开关、指示灯、接线端口的安装位，所有开孔位置都对应内部元器件的常规布局，不需要使用者二次大规模打孔修改，能够直接适配多数标准尺寸的工控板卡、开关电源的安装孔位。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯边都预留了合理的折弯余量，拼接位置采用折边咬合加拉铆固定的方式，既减少了焊接工序带来的变形问题，也能保证箱体拼接后的整体刚度，不会因为日常搬运、安装过程中的轻微磕碰出现接缝开裂、变形错位的问题。箱体的边缘都做了压边钝化处理，没有裸露的锋利钣金切口，能够避免安装、调试人员在操作过程中被划伤。安装边界方面，

　　箱体底部预留了标准的脚轮安装孔位与固定地脚安装孔，既可以搭配小脚轮做成移动式设备机箱，方便在车间不同工位间转移使用，也可以搭配橡胶地脚固定在工作台面或者设备机架上，适配不同的安装场景。箱体的内部预留了多层导轨安装槽位，可以根据实际使用需求加装层板，将电源模块、控制板卡、接线端子分层布置，既方便布线梳理，也能避免不同功能模块之间的电磁干扰，同时给后期的设备维护、元器件更换留出足够的操作空间，不需要完全拆解整个箱体就能完成常规的检修作业。
