室内小型电气防护外壳盒结构设计

　　这款室内用电气外壳盒，主要面向小型工业电控、机床附属电气单元的安装防护场景，适配车间内独立工位电控、小型设备配套电气舱的布设需求，可容纳断路器、接线端子排、小型继电器这类常规低压电气元件，为内部元器件提供物理防护与基础的防尘遮挡，避免车间加工过程中产生的金属切屑、切削液飞溅、日常积灰直接接触电气部件，降低线路短路、元件积灰过热的故障概率。

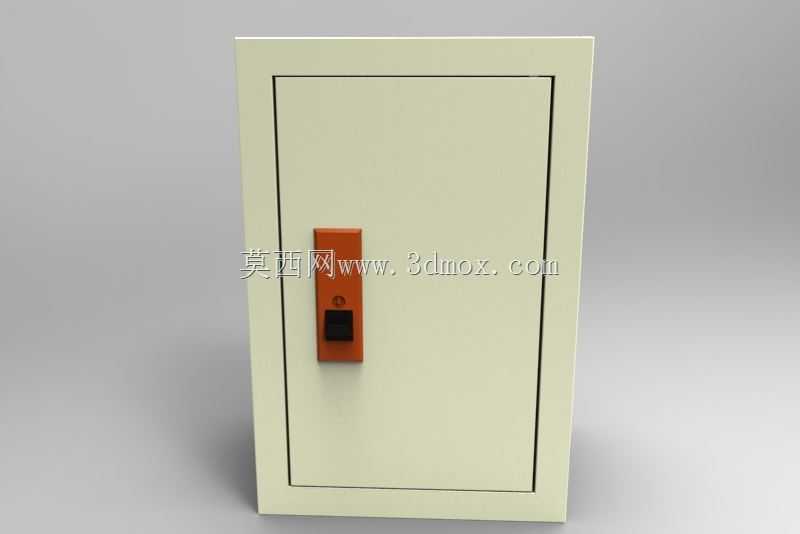

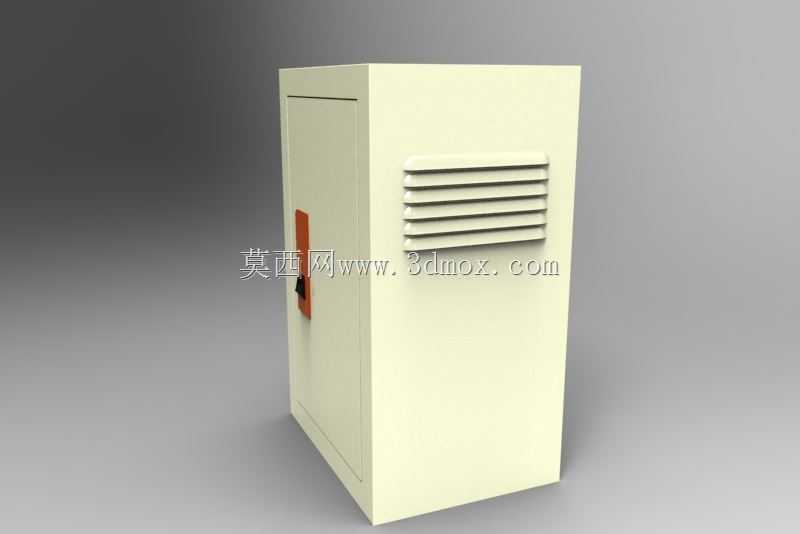

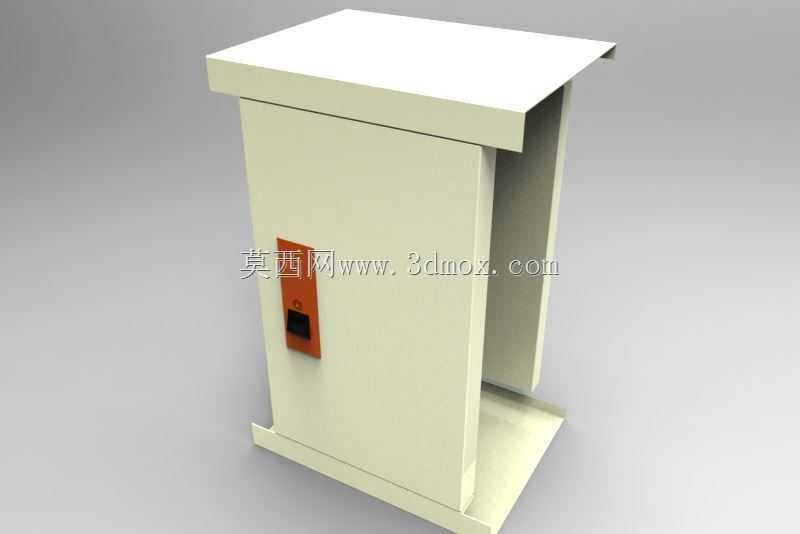

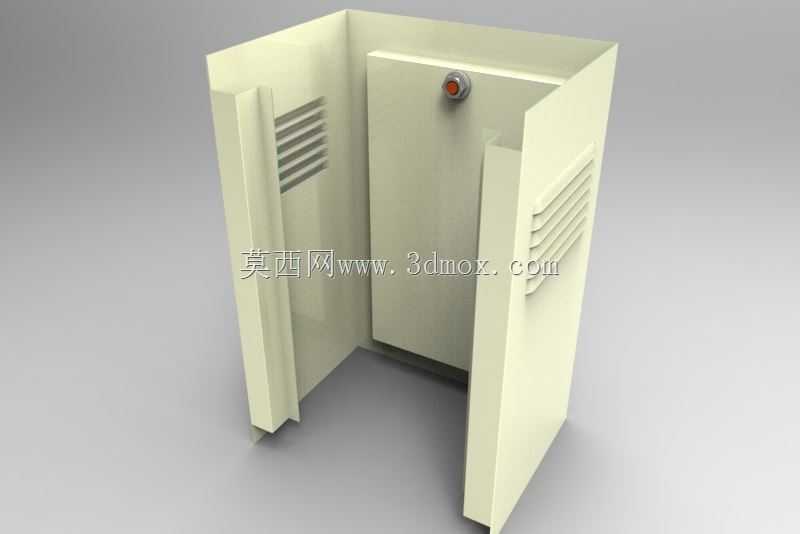

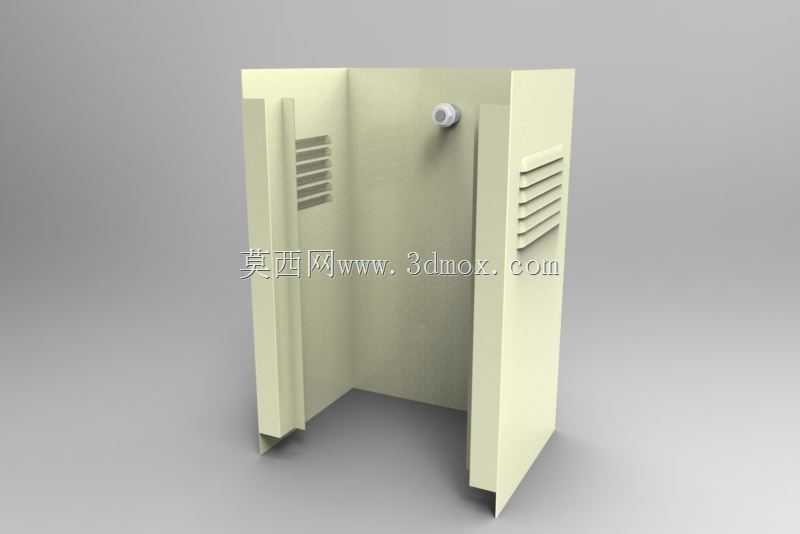

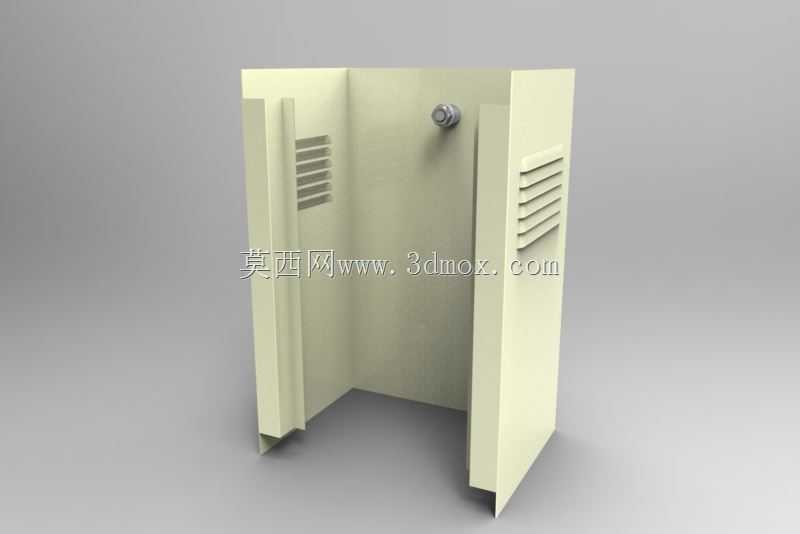

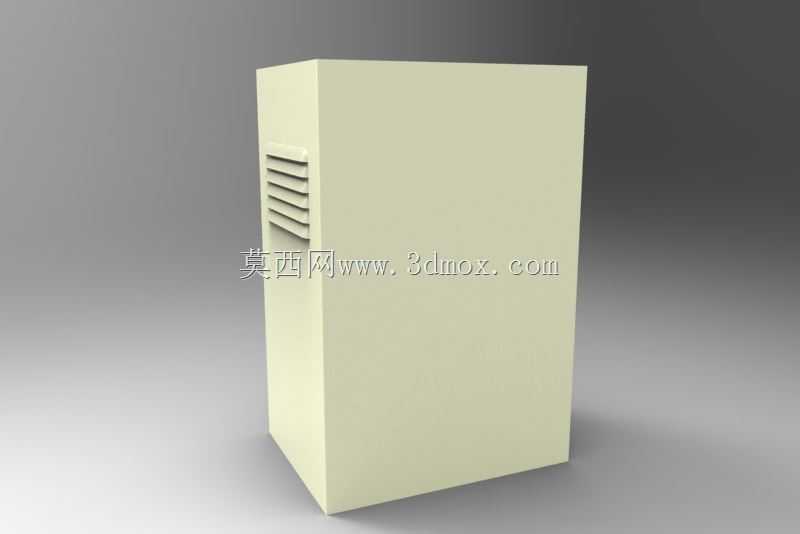

　　从结构设计来看，整体采用封闭式钣金折弯成型思路，主体为规整长方体结构，正面设置单开检修门，门体侧边配置红色锁止件，可实现门体的快速开合与闭合锁固，日常检修时无需完全拆卸壳体，打开门体即可完成内部元件的接线、调试与故障排查，锁止结构可避免非运维人员随意开启触碰带电部件。壳体侧面设计有横向百叶式通风槽，槽口采用向下倾斜的百叶结构，在保障壳体内部空气自然对流散热的同时，可阻挡上方滴落的液体、较大颗粒的杂物直接进入壳体内部，平衡了散热需求与防护性能。

　　尺寸方面，该壳体外部边界为200mm×300mm×150mm，属于小型壁挂或落地式安装的电气壳体范畴，安装时可根据现场布设需求选择壁挂固定或者直接放置在设备旁的台架上，占用空间较小，适配空间局促的机床旁、工位侧的电控布设场景。壳体的安装预留孔位设置在背部与底部，背部孔位用于壁挂时的膨胀螺丝固定，底部预留穿线孔，方便外部电源线、控制线从壳体底部穿入内部接线端，穿线位置可搭配橡胶护圈使用，避免穿线时划伤线缆绝缘层。

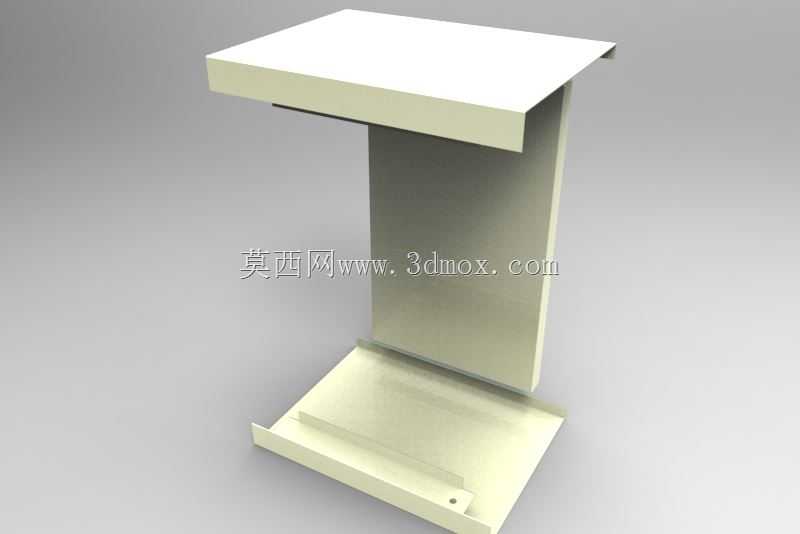

　　在建模细节处理上，所有钣金折弯处均预留了合理的折弯工艺圆角，避免直角折弯产生的应力集中问题，同时也能消除加工后的锐边，防止安装、运维过程中划伤操作人员。门体与主壳体的连接采用隐藏式合页结构，从外部看不到合页连接件，既提升了壳体整体的外观整洁度，也能减少外部杂物从合页缝隙进入壳体内部的可能。壳体表面采用常规的米白色静电喷塑处理，符合工业电控设备的常规外观配色，在车间环境下耐脏易清洁，轻微的污渍、灰尘用干布即可擦拭干净。

　　这类小型电气外壳在实际生产场景中应用十分广泛，除了机床配套的电气单元外，也可用于小型自动化设备的控制舱、车间临时布设的小型配电单元、传感器信号转接的防护壳体，结构设计上没有冗余的复杂结构，加工难度低，常规钣金加工厂即可完成折弯、焊接、喷塑的全流程加工，生产成本可控，同时结构强度足以应对室内工业场景的日常使用需求，不会因为轻微的碰撞、剐蹭出现壳体变形的问题，可对内部电气元件形成可靠的物理防护。
