厂区跨路25米跨度管道桁架支撑结构

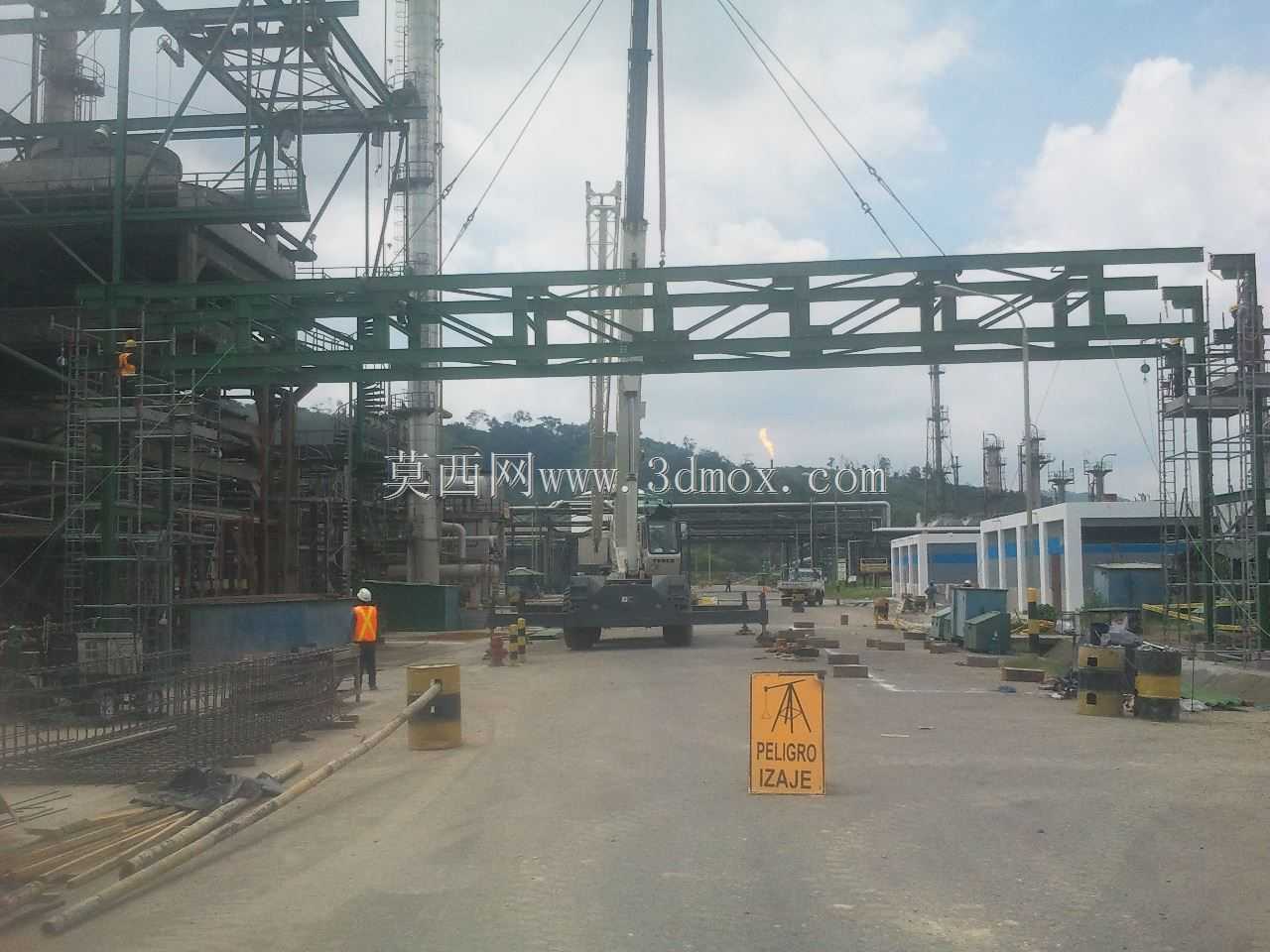

　　该结构主要应用于石油炼化、化工生产、大型工业园区的管线跨区域布设场景，解决厂区内部道路上方工艺管线、公用工程管线的架空敷设需求，避免管线落地布设占用地面通行空间，同时规避地面作业、车辆通行对管线造成的磕碰损伤，保障厂区内物料输送、公用介质传输的连续性与安全性。整套结构采用桁架式受力体系，主跨跨度达到25米，可覆盖厂区内常规双车道货运道路的通行宽度，满足大型工程车辆、吊装设备的通行净空要求，安装时无需在道路中间设置支撑立柱，不会对道路正常通行造成长期阻断，适配厂区改扩建阶段不停产施工的管线架设需求。结构主体采用型钢焊接成型的空间桁架构造，上下弦杆承担整体弯曲受力，腹杆通过三角排布形式传递剪力荷载，整体刚度充足，可承受多根并行工艺管道、

　　公用工程管道的自重荷载，同时兼顾厂区户外环境下的风荷载、温度变形产生的附加应力，避免长期使用过程中出现结构挠曲变形、焊缝开裂等问题。设计阶段充分考虑管线布设的扩展余量，桁架上弦预留了统一规格的管卡安装点位，可适配不同管径的工艺管道、电缆桥架、仪表穿线管的固定需求，无需在现场额外焊接支架，降低现场安装的动火作业风险。结构两端采用混凝土基础预埋地脚螺栓的连接形式，安装时可通过调整垫铁精准控制桁架的安装标高与水平度，保证管线敷设的坡度要求，满足重力流管线、蒸汽管线等对敷设坡度有严格要求的管线布设条件。结构整体做防腐涂装处理，可适应厂区户外多粉尘、存在轻度腐蚀介质的使用环境，延长结构整体使用寿命，减少后期运维的防腐维护频次。

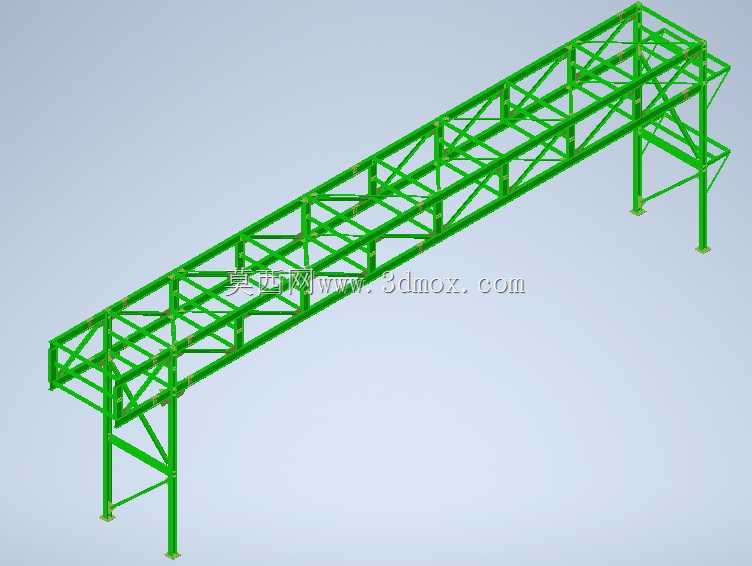

　　建模过程中完整还原了桁架各杆件的连接节点、端部连接板、地脚螺栓预留孔的细节尺寸，可直接用于结构受力校核、安装施工模拟、预制件加工下料参考，也可作为厂区整体三维布局设计中的管廊标准段模块调用，适配不同厂区跨路管廊的方案设计需求。
