小型台式铝型材基座钻孔加工设备

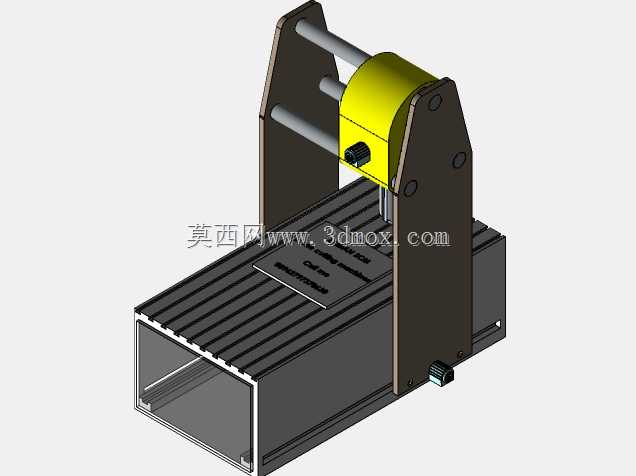

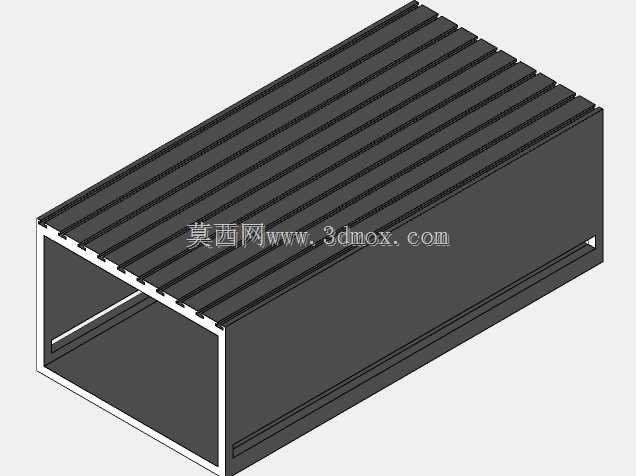

　　这款钻孔加工设备的设计初衷，是面向小型机加工车间、五金维修工位、教学实训场景的小尺寸工件钻孔需求，区别于大型落地钻床的大占地、高功耗特性，整体采用紧凑化布局，可直接放置于标准钳工工作台台面使用，无需额外做地基固定，适配多品种小批量的零散钻孔加工任务，日常可完成黑色金属、有色金属、非金属板材与型材的钻孔、扩孔、铰孔工序，也可搭配简易工装完成轻量的攻丝作业。设备基座采用标准工业铝型材拼接搭建，型材截面选用常规40系列欧标铝型材，基座内部预留足够的容屑空间，台面加工有平行T型槽结构，可直接搭配通用压板、平口钳完成工件装夹，不需要额外定制专用夹具，基座底部可加装可调脚杯，适配不平整的工作台面，保证设备整体水平度，避免钻孔过程中出现偏斜。

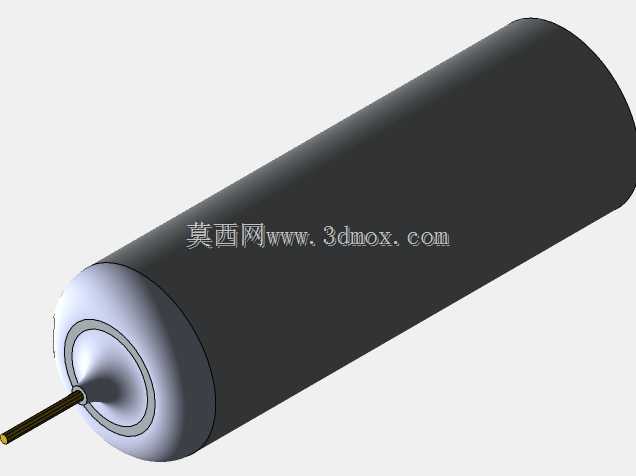

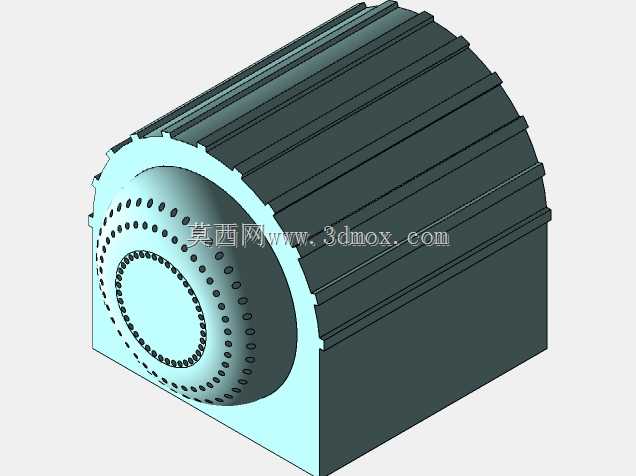

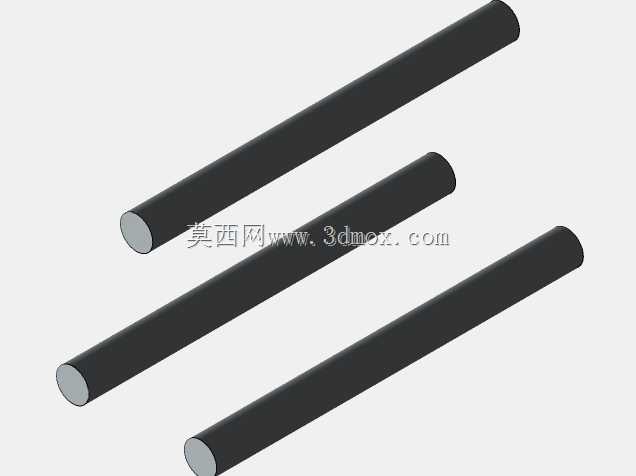

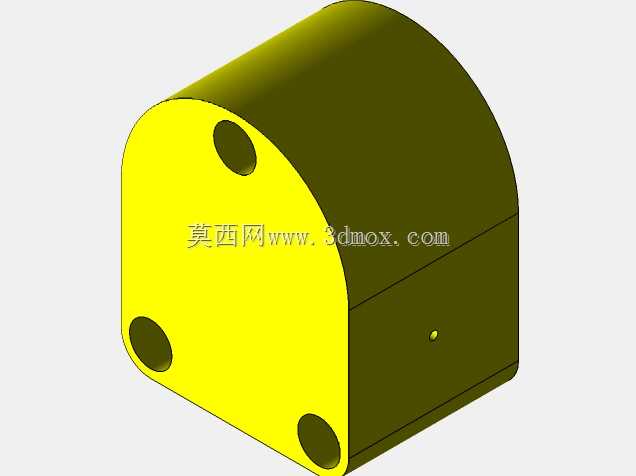

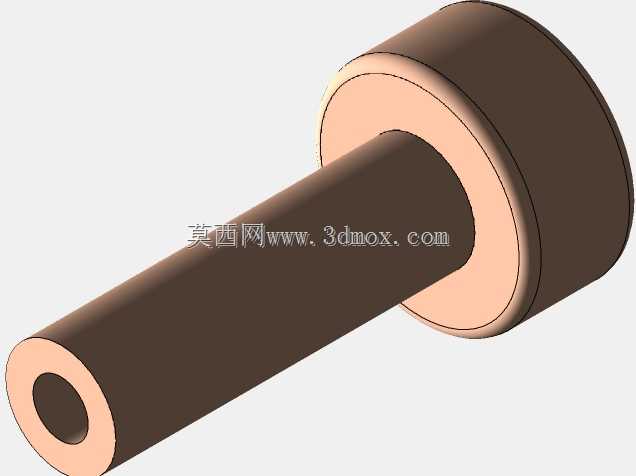

　　进给与主轴支撑部分采用双侧立式支撑板结构，支撑板选用冷轧钢板折弯后焊接成型，表面做发黑防锈处理，两块支撑板之间设置两根平行光轴作为导向支撑，主轴滑座通过直线轴承与光轴配合，实现上下方向的进给运动，进给手柄设置在滑座侧方，操作时手可直接握持手柄控制进给量，进给行程控制在100mm范围内，可覆盖常规小型工件的钻孔深度需求，主轴部分集成动力单元与钻夹头安装位，钻夹头可夹持1-13mm直径的标准麻花钻，主轴跳动控制在0.02mm以内，保证钻孔的位置精度与孔径公差。设计过程中优先考虑了易维护性，所有导向光轴、直线轴承均采用市面通用标准件，出现磨损后可直接采购替换，不需要定制非标配件，动力单元的安装位预留了调节间隙，可通过调整螺栓张紧传动部件，

　　避免长期使用后出现传动松动的问题。设备的整体外形尺寸控制在长400mm、宽200mm、高350mm范围内，安装边界仅需占用工作台面0.1平方米左右的空间，搬运时单人即可完成移位，适合工位经常调整的小型加工场景。在实际使用场景中，这类小型钻机可配合划线工序完成单件工件的孔位加工，也可搭配简易定位挡块完成小批量同规格工件的重复钻孔作业，相比手持电钻，其固定的主轴导向结构可有效避免钻孔偏斜，降低孔位超差的废品率，相比大型台钻，其更小的体积与更低的功耗更适合加工小型零件，不会出现大设备加工小零件的动力浪费问题。结构设计上特意将传动部分做了半封闭防护，避免加工过程中铁屑飞溅进入导向配合面，延长导向部件的使用寿命，

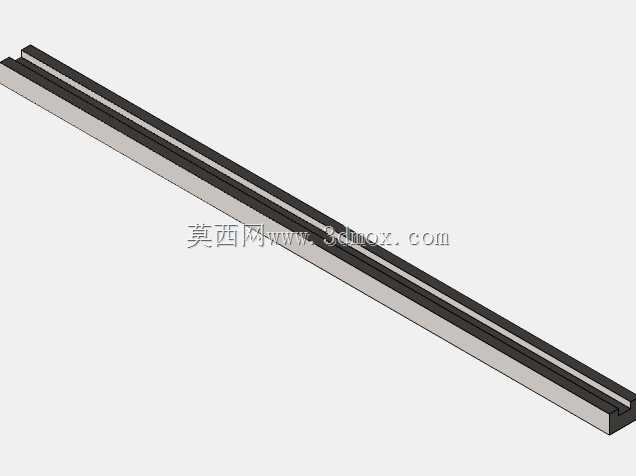

　　滑座的上下限位位置设置了硬限位块，防止进给超程损坏主轴或工件，基座的铝型材槽内可加装可移动的定位块，快速完成工件的定位装夹，减少每次装夹的划线找正时间。针对日常加工中常见的薄板材钻孔、小直径深孔钻削场景，设备的进给阻尼经过适配调整，操作时可通过手柄精准控制进给速度，避免钻头崩断，尤其是加工铝件、塑料件等易粘刀材料时，可控的进给量可有效降低积屑瘤的产生概率，提升孔壁的加工光洁度。设备的整体重心经过配平计算，主轴部分的重量与支撑板、基座的重量配比合理，即使在最大进给行程下也不会出现设备倾覆的问题，不需要额外将设备锁死在工作台面上，临时使用时直接放置即可稳定作业。
