CA6140机床配套石锤工装结构设计

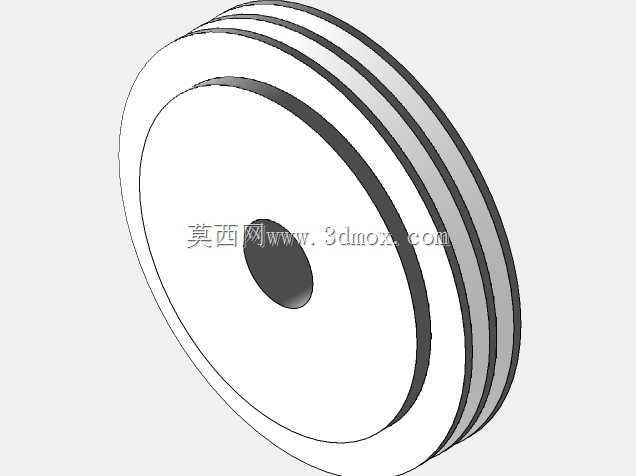

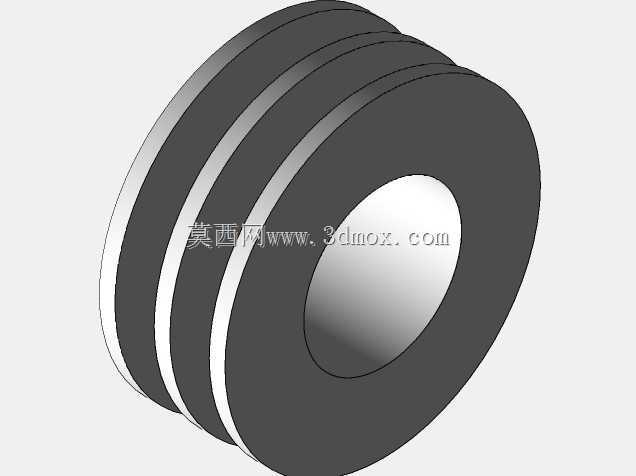

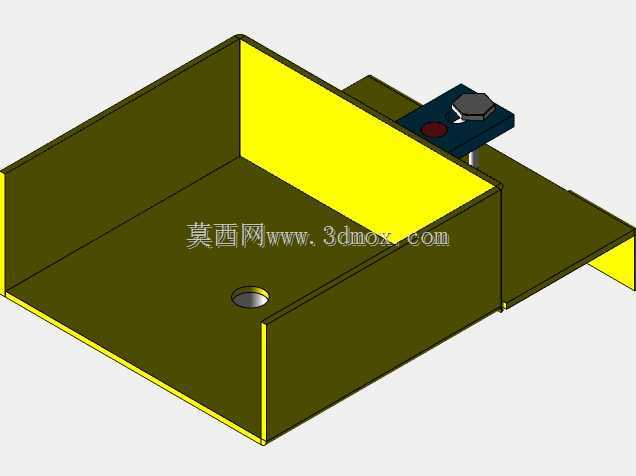

　　在普通卧式车床的日常加工作业场景里，这类配套石锤工装主要承担工件修形、刃具修整、工位辅助定位的实际作用，和车间里常规的敲击类五金工具不同，它是专门适配CA6140车床加工工位定制的配套辅具，并非通用手持锤具。从结构设计逻辑来看，整个工装分为承料槽体、敲击执行组件、工位固定模块三个核心部分，承料槽采用三面围合的敞口结构，槽体内壁做了直角过渡处理，槽底预留了定位销孔，安装时可以直接通过螺栓固定在车床侧方的工装挂板位置，不需要额外改造机床原有安装面，槽体的有效承料宽度和CA6140车床常用的修整磨石尺寸完全匹配，磨石放置在槽内不会出现横向窜动，槽壁的高度刚好覆盖磨石的非工作段，避免修整过程中磨石碎裂崩溅。

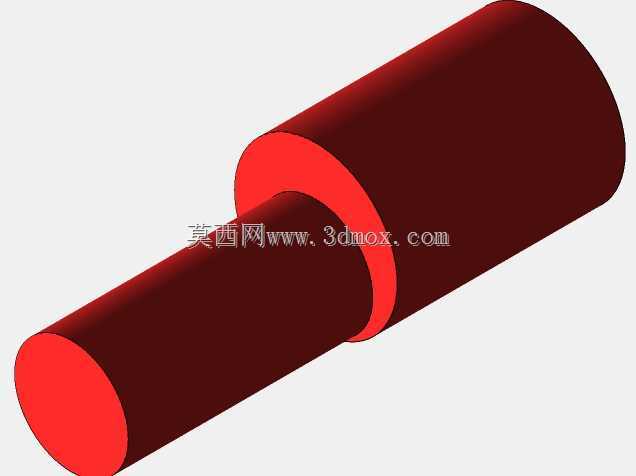

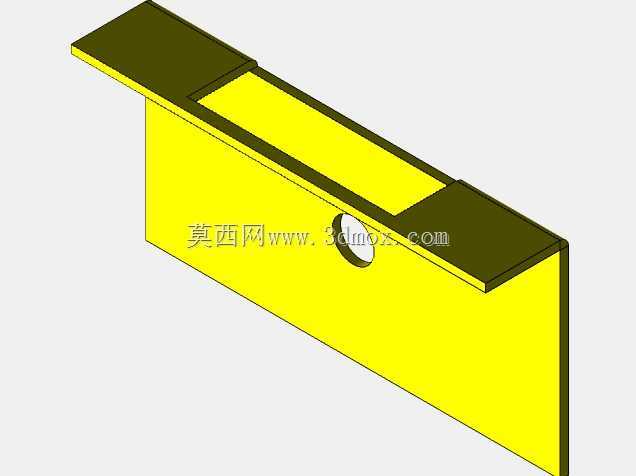

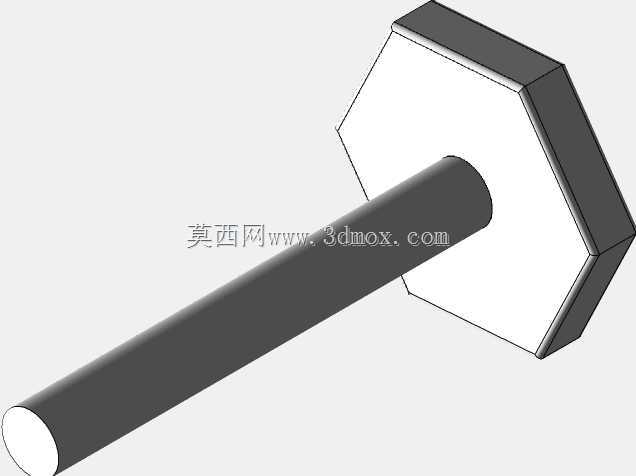

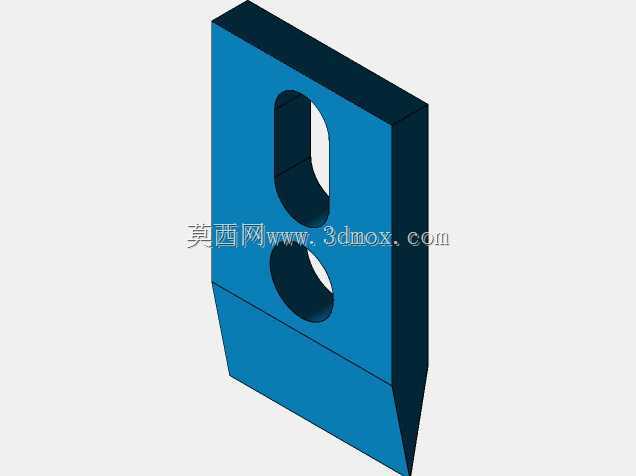

　　敲击执行组件集成在槽体侧方的延伸安装板上，组件包含带防滑纹路的操作压头、复位弹簧、导向柱三个核心零件，压头的工作端面做了淬硬处理，硬度控制在HRC48-52区间，既保证敲击时不会出现端面凹陷，也避免硬度过高导致磨石被敲裂，导向柱和安装板之间采用间隙配合，配合公差选H7/g6，保证压头下压过程中不会出现卡滞，复位弹簧的预紧力经过反复校核，单次按压后压头可以自动回弹到初始位置，不需要人工手动复位，操作时单手就可以完成敲击动作，适配车床操作工人单手作业的工位需求。从安装边界尺寸来看，整个工装的横向总长度不超过320mm，纵向深度控制在180mm以内，安装后突出机床侧挂板的距离不超过120mm，不会和车床的溜板箱、

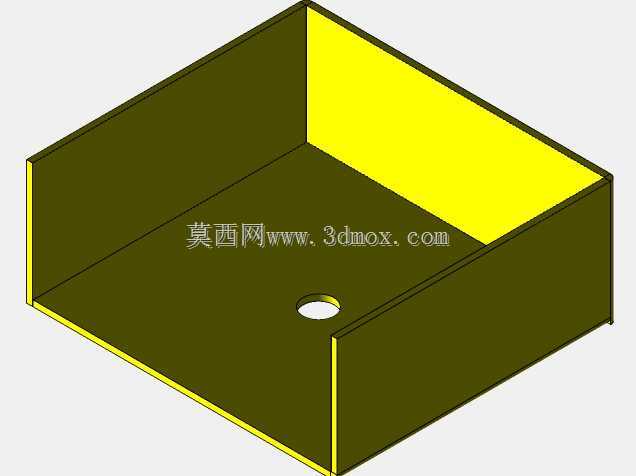

　　进给手轮等运动部件产生运动干涉，槽底的定位孔中心距和CA6140车床原厂预留的工装安装孔位完全一致，现场安装不需要重新打孔，直接用M8的内六角螺栓就可以完成固定，安装耗时不超过十分钟。在实际应用场景中，这个工装主要配合车床加工时的磨石修整作业使用，比如车削加工铸铁工件时，车刀刀尖产生积屑瘤后，工人可以随手取下槽内的磨石，通过侧方的敲击组件轻敲磨石端面，修整磨石的工作面平整度，不需要把磨石拿到其他工位处理，减少工位往返的辅助时间；另外在装夹小型异形工件时，也可以用这个石锤工装轻敲工件侧面，辅助找正工件的装夹位置，避免用硬质铜锤敲击导致工件表面产生敲痕。设计过程中特意把槽体的一个内壁做了亮黄色的表面处理，和槽体的军绿色主体形成明显色差，

　　作业时可以快速识别槽体的定位基准边，放置磨石时直接靠紧黄色内壁就可以完成磨石的定位，不需要反复调整位置；槽底预留的排屑小孔直径为8mm，修整磨石产生的砂粒碎屑可以直接通过小孔落到下方的集屑盘里，不会在槽内堆积影响磨石放置的平整度。敲击组件的操作压头特意做了六边形的防滑顶部结构，表面压有菱形防滑纹，手上沾有切削液的时候操作也不会打滑，压头下方的红色缓冲垫可以吸收敲击时的反向冲击力，降低长期操作产生的手部疲劳感。整个结构没有采用复杂的曲面造型，所有零件都是规则的板类、轴类结构，加工时不需要特殊的工装夹具，普通铣床、钻床就可以完成所有零件的加工，加工成本低，后期维护时如果某个零件出现磨损，直接更换对应标准件或者自制件就可以，不需要整体更换工装，适配机加工车间低成本、易维护的辅具需求。和通用的手持石锤相比，这种固定式的配套工装不需要工人随身携带工具，工具始终固定在车床的固定工位，不会出现工具乱丢找不到的情况，也避免了手持锤具不小心掉落到车床导轨面上砸伤导轨面的风险，从工位管理和设备防护的角度都更适配普通车床的加工场景。
