双法兰弯管连接管路中间零件结构

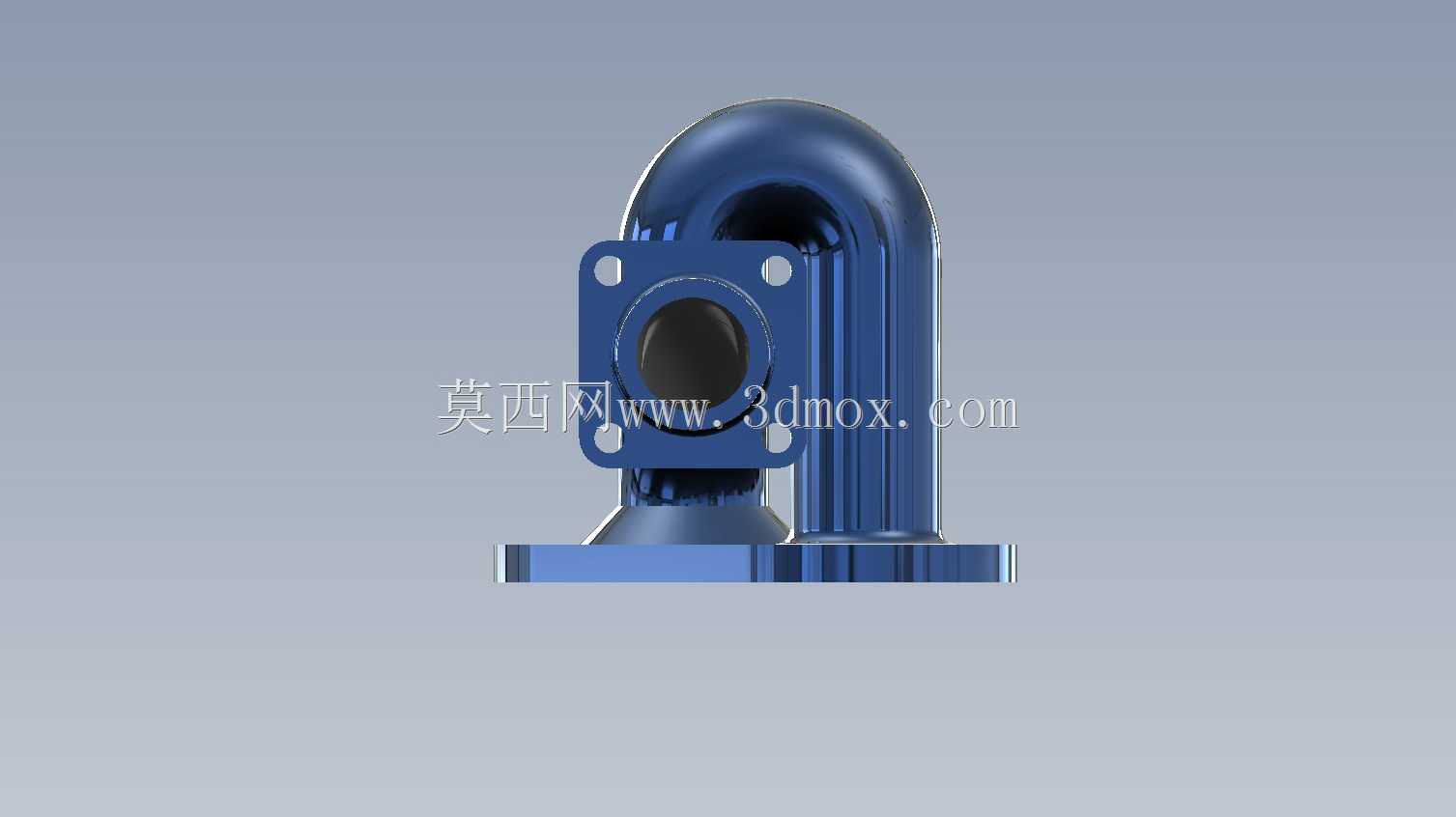

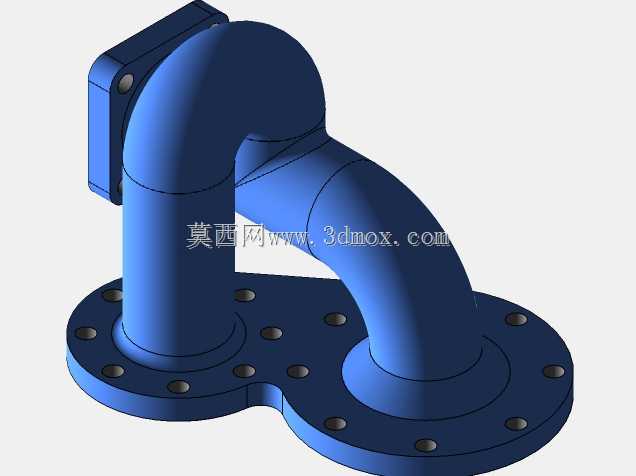

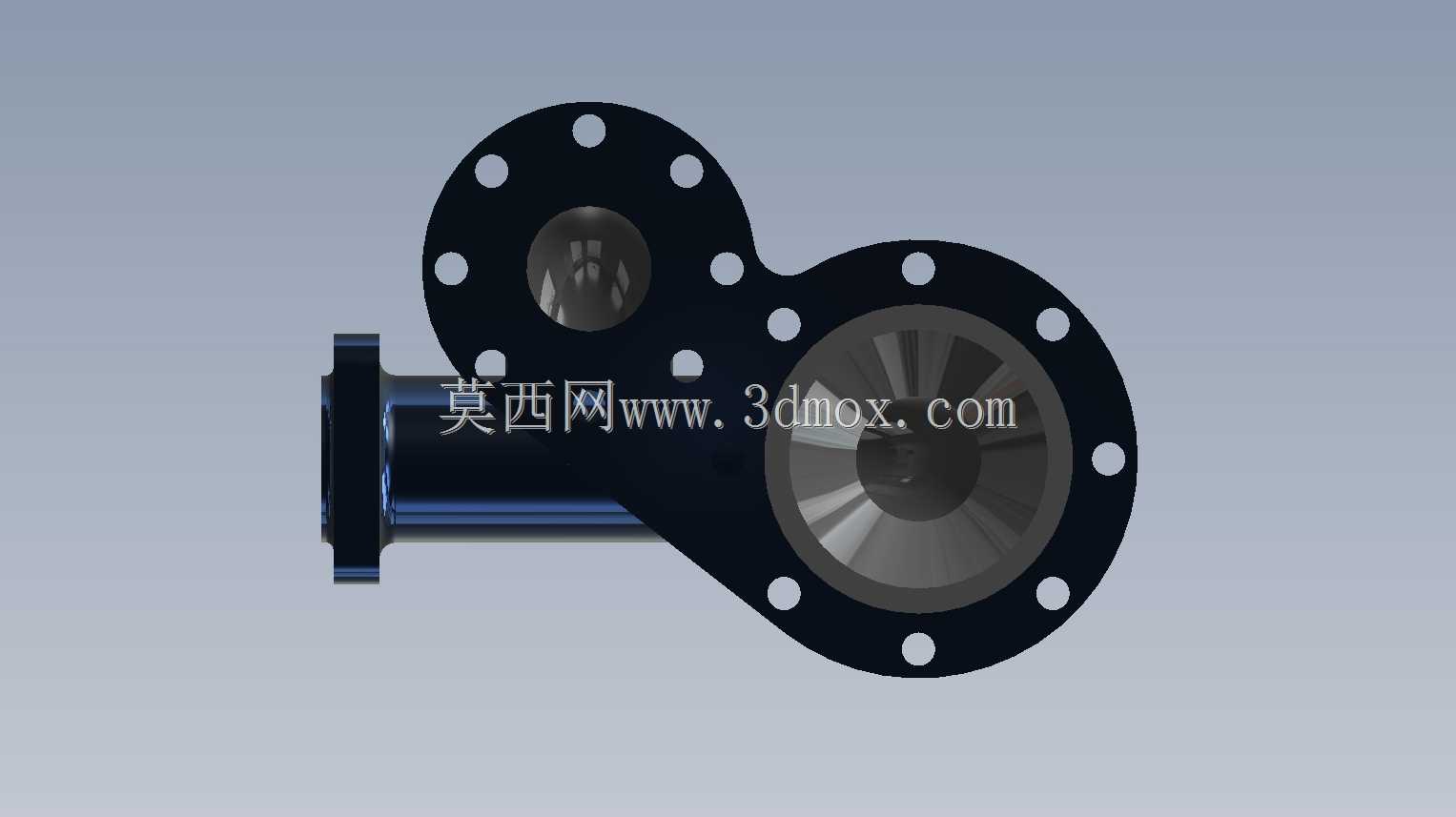

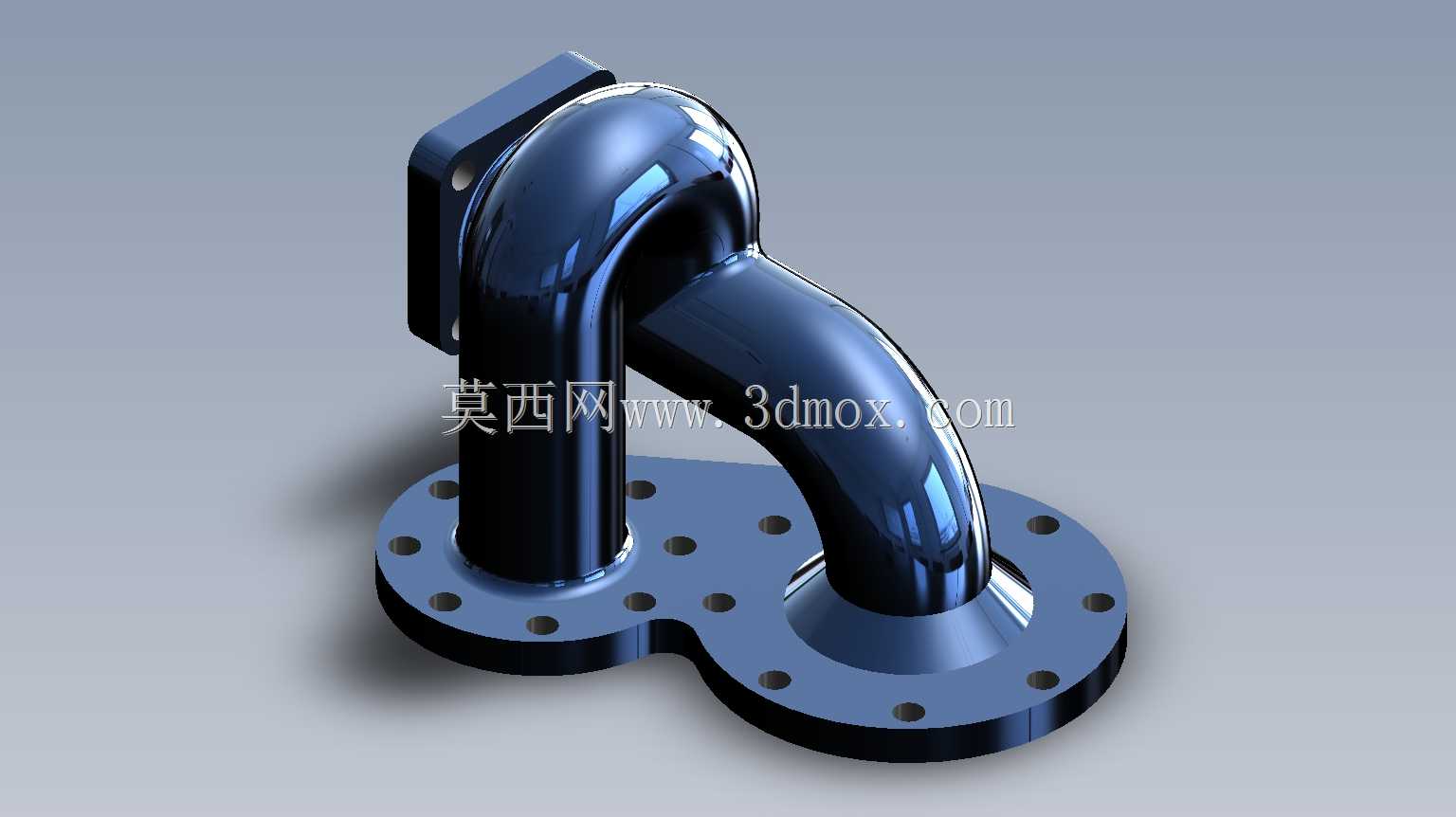

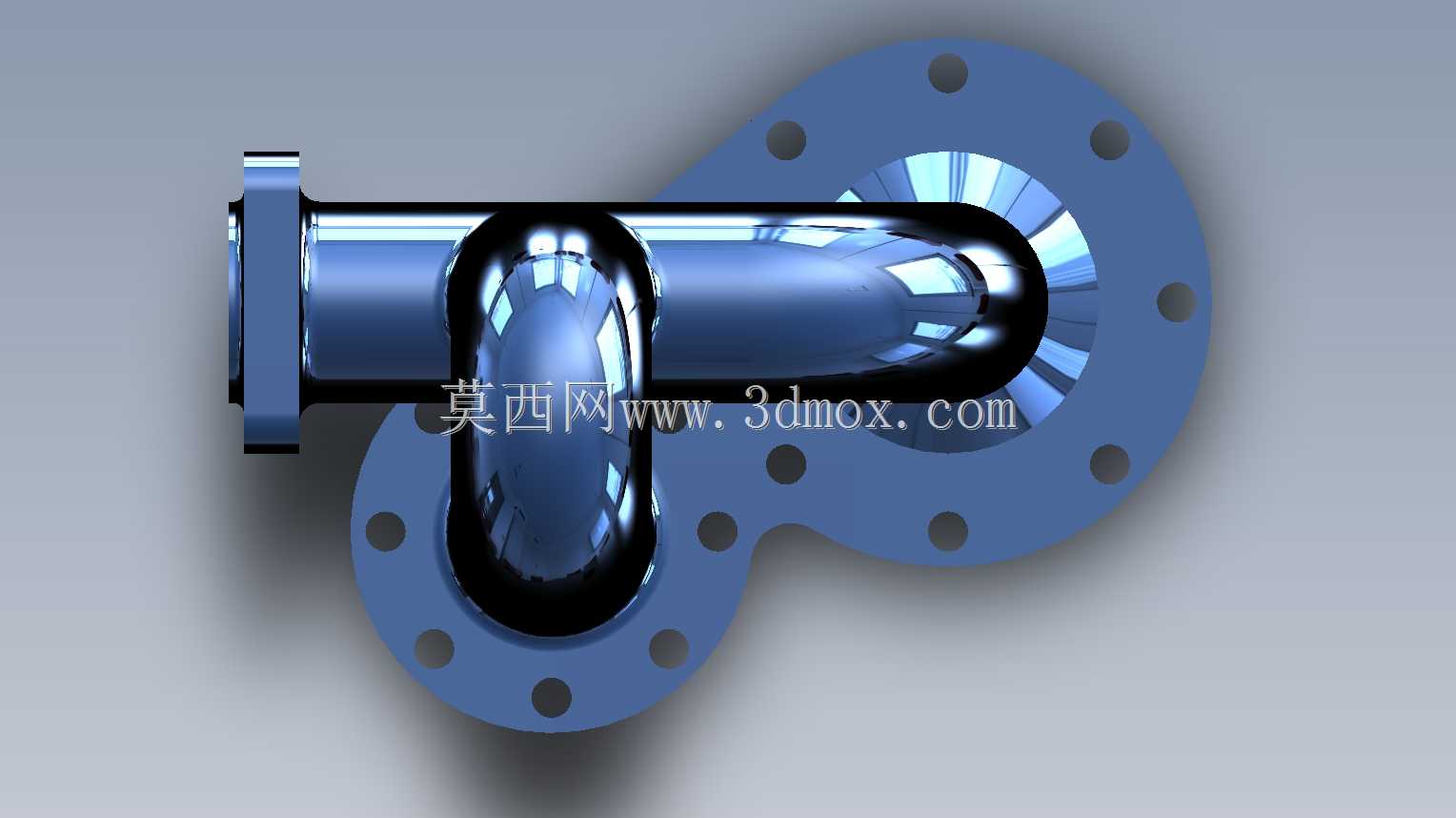

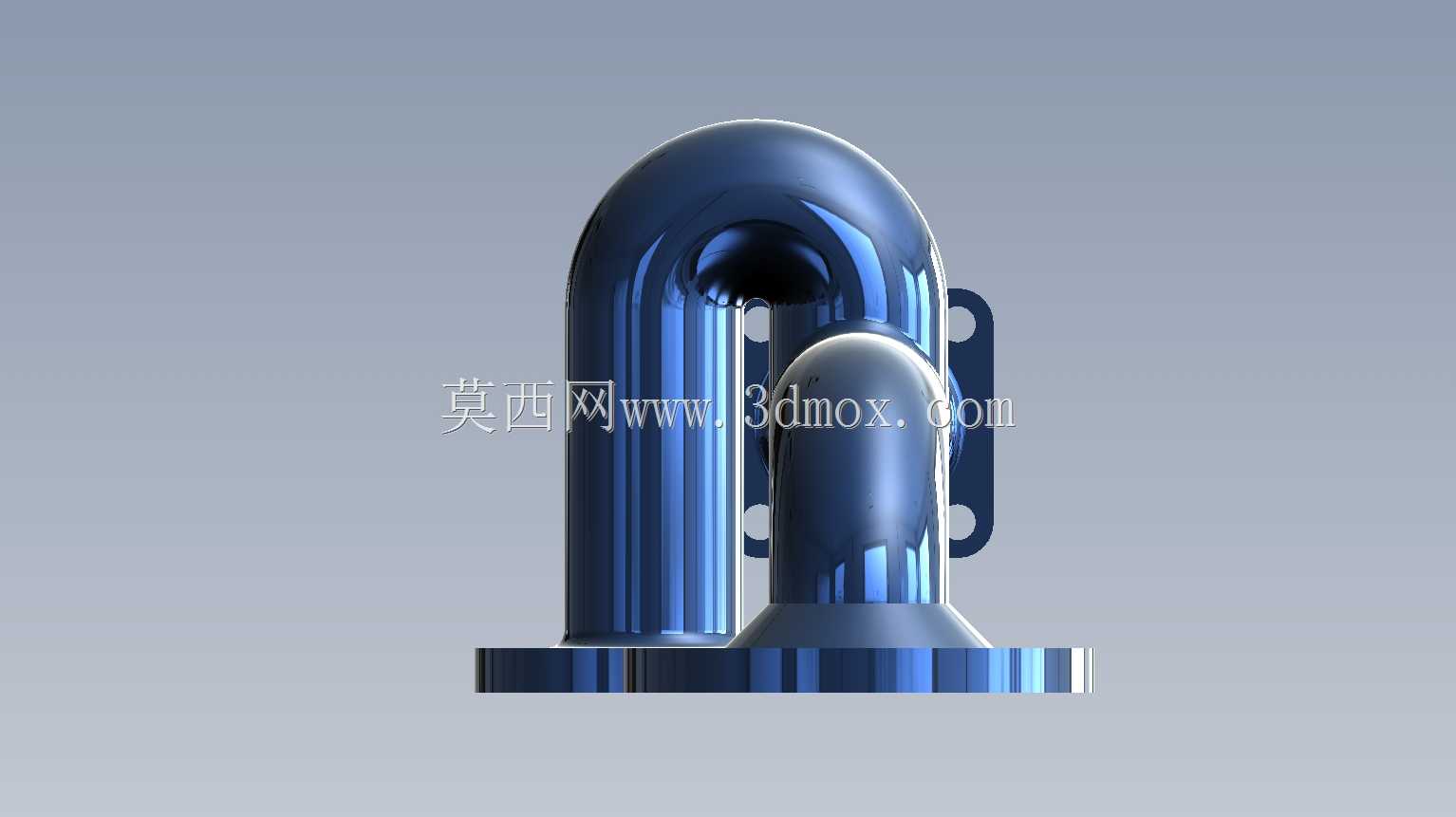

　　该零件属于管路系统中的转向连接构件，主要应用在液压泵站、流体输送管线、工艺设备外接管路等场景中，用来实现管路90度转向同时完成两个不同安装面的管路对接，解决管路布设中存在的空间错位、转向需求，避免管路强行弯折造成的流阻增大、应力集中问题。从结构设计来看，零件采用一体式弯管加双安装法兰的构型，竖直段上端设置方形安装法兰，法兰面预留螺栓过孔，可直接与设备侧壁的对应接口贴合固定，弯管下端采用腰形组合式法兰底座，底座上沿周向均匀布置多组螺栓安装孔，可适配下方管路端盖或者设备基座的安装孔位，两个法兰的密封面均做了平面度处理，安装时配合密封垫片即可实现端面静密封，防止输送介质泄漏。设计过程中优先考虑了介质流通的顺畅性，弯管段采用大曲率圆弧过渡，

　　没有直角弯折结构，能有效降低流体在转向位置的局部阻力，减少介质输送过程中的压力损失，同时圆弧过渡的管壁结构也能避免介质中杂质在转角位置沉积，降低管路堵塞的风险。安装边界方面，上端方形法兰的安装孔位间距匹配常规设备侧壁接口的通用尺寸，下端腰形法兰的孔位排布兼顾了两种不同孔距的圆形法兰安装需求，可在不额外加工转接件的前提下适配两种规格的对接管路，减少现场安装的配件种类。管壁厚度根据常规低压流体输送的承压需求做了等强度设计，弯管位置的壁厚做了小幅加厚处理，抵消弯制加工或者成型过程中产生的壁厚减薄影响，保证整体结构的承压能力一致，避免长期承压运行过程中弯管位置出现鼓胀、开裂问题。法兰底座与弯管的连接位置做了圆角过渡处理，

　　消除连接处的应力集中，在管路受振动、压力波动影响时，避免连接位置出现疲劳断裂。该零件可直接用于常规工业管路的改造、设备的外接管路布设，建模过程中完整还原了所有安装孔位、密封面、过渡圆角的细节，可直接用于装配干涉检查、管路布设模拟，也可作为同类管路连接件设计的参考构型，调整法兰尺寸、弯管曲率、管径参数即可适配不同压力等级、不同通径需求的管路场景。
