NEMA17步进电机驱动可转动回转底座结构

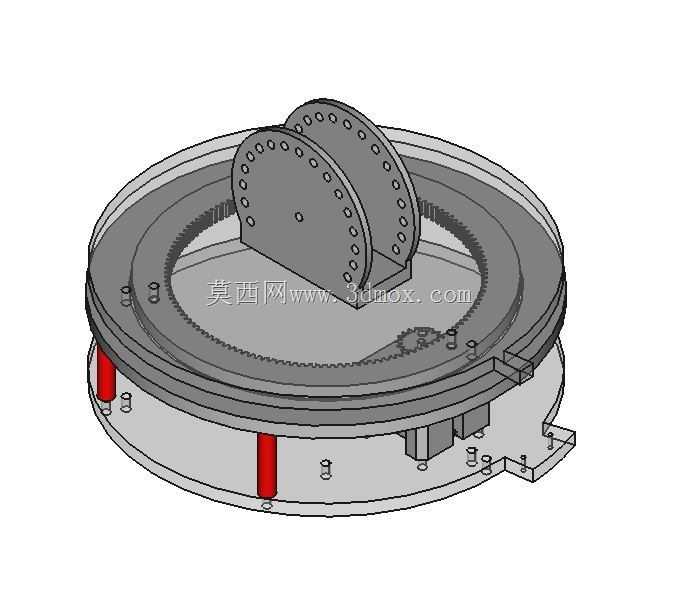

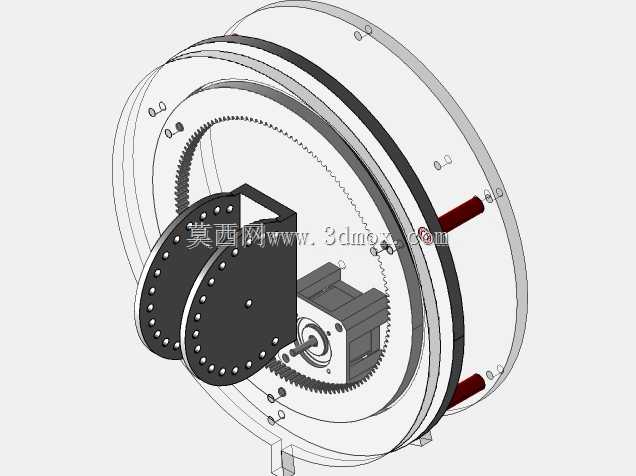

　　这款可转动回转底座，核心适配NEMA17规格步进电机作为动力输入，主要面向小型自动化工位转位、桌面级实验设备角度调整、轻型检测工装的工位切换场景，也可作为小型云台、非标分拣设备的回转执行单元使用。整套结构采用内啮合齿轮传动方案，大齿圈直接集成在回转台主体上，与电机输出端的小齿轮形成大减速比传动，既可以降低步进电机的输出扭矩要求，也能提升回转角度的控制精度，避免直驱方案下的角度过冲问题。底座主体采用分层式结构设计，下层为固定安装基座，预留了多组沉头安装孔位，可直接通过螺栓固定在铝型材框架、钢板工作台面等常见安装基体上，安装孔位的孔距做了通用化适配，兼容多数桌面级小型设备的安装间距要求；上层为回转承载台，台面预留了成排的螺纹安装孔，

　　同时设置了两个带密集孔位的立式安装耳板，可直接挂载需要调整角度的功能组件，无需额外设计转接支架，耳板上的孔位可适配不同安装孔距的负载件，也可通过销钉实现特定角度的快速定位。结构中设置了三处等高支撑柱，分布在回转齿圈的下方位置，用于承载回转台的轴向负载，避免齿轮啮合过程中承受额外的径向倾覆力，延长传动部件的使用寿命，支撑柱采用耐磨材质设计，长期回转运行下的磨损量控制在较低水平，减少后期维护的频次。设计过程中充分考虑了安装边界的限制，整体结构的外轮廓做了圆形收边处理，没有突出的尖锐结构，在紧凑安装空间内也不会与周边设备发生干涉，回转过程中所有传动部件均隐藏在上下层结构的空腔内，既可以避免杂物落入齿轮啮合区域造成卡滞，

　　也能防止操作人员误触运动部件带来安全隐患。传动侧的齿轮啮合间隙做了可调设计，电机安装座预留了微调长孔，装配时可根据实际啮合情况调整电机位置，将齿轮侧隙控制在合理范围内，既保证回转传动的顺畅度，也能减少反向回转时的空程误差，适配需要正反转频繁切换的使用场景。整套结构的承载能力针对轻型负载设计，可满足5kg以内负载的平稳回转需求，回转角度可通过步进电机的脉冲信号实现任意角度控制，也可配合原点传感器实现固定工位的精准转位，适配不同设备的功能需求。
