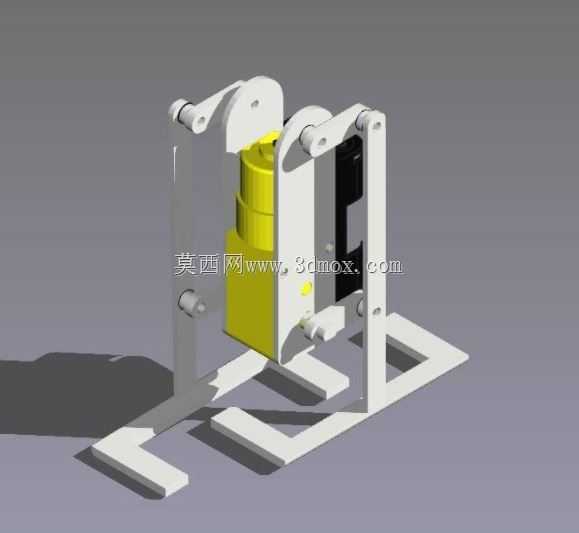

这套双足行走机械结构采用单舵机作为核心动力输入,整体采用对称式框架布局,主体支撑结构选用平板式型材搭建,两侧立式支撑板通过顶部铰接连杆、中部舵机安装位、底部足端构件形成完整的运动闭环。从实际应用场景来看,这类小型双足结构可用于高校机电一体化课程的教学演示、仿生行走机构的原理验证,也可作为小型科普展项的互动演示单元,帮助学习者理解曲柄连杆往复运动到行走步态的转换逻辑。
设计过程中优先考虑了运动干涉的规避,两侧足端采用L型弯折的平板结构,在保证支撑接触面积足够的前提下,预留了步态摆动时的离地间隙,避免行走过程中足端与安装平面、自身框架发生剐蹭。舵机输出端直接连接偏心曲柄结构,通过曲柄转动带动两侧连杆做周期性的往复摆动,进而带动两侧足端交替完成抬升、前移、落地的步行动作,整套传动链路没有额外的齿轮减速组,尽可能降低了传动过程中的回程间隙,也减少了装配环节的零件数量。
安装边界方面,整体结构的底部支撑轮廓为矩形,足端落地时的最大跨距与框架宽度保持一致,不需要额外扩展支撑面即可在水平硬质平面上完成稳定行走,立式支撑板上预留了多组标准安装孔位,既可以调整舵机的安装高度来匹配不同的步态幅度,也可以在顶部拓展安装传感器、小型负载等附加构件。结构的所有铰接位置均采用光轴配合轴套的连接方式,既保证了转动副的灵活度,也能控制长期运行后的磨损量,日常维护只需要定期在铰接点添加润滑脂即可,不需要复杂的调校工序。
从功能特性来看,这套结构不需要复杂的多舵机协同控制,单路PWM信号即可驱动整套机构完成连续行走动作,控制逻辑门槛极低,对于刚接触仿生机械结构的设计者来说,可以快速完成组装调试,直观理解行走步态的生成原理。框架式的结构设计也让所有传动构件完全外露,方便观察每个运动环节的动作逻辑,在教学场景下可以让学习者清晰看到动力从舵机输出到足端动作的完整传递路径,也便于针对步态缺陷做针对性的结构调整,比如通过更换不同偏心距的曲柄来调整步幅大小,或是调整连杆的铰接位置来改变足端抬升高度,适配不同粗糙度的行走平面。
