带剪压功能的铜材剥取专用设备

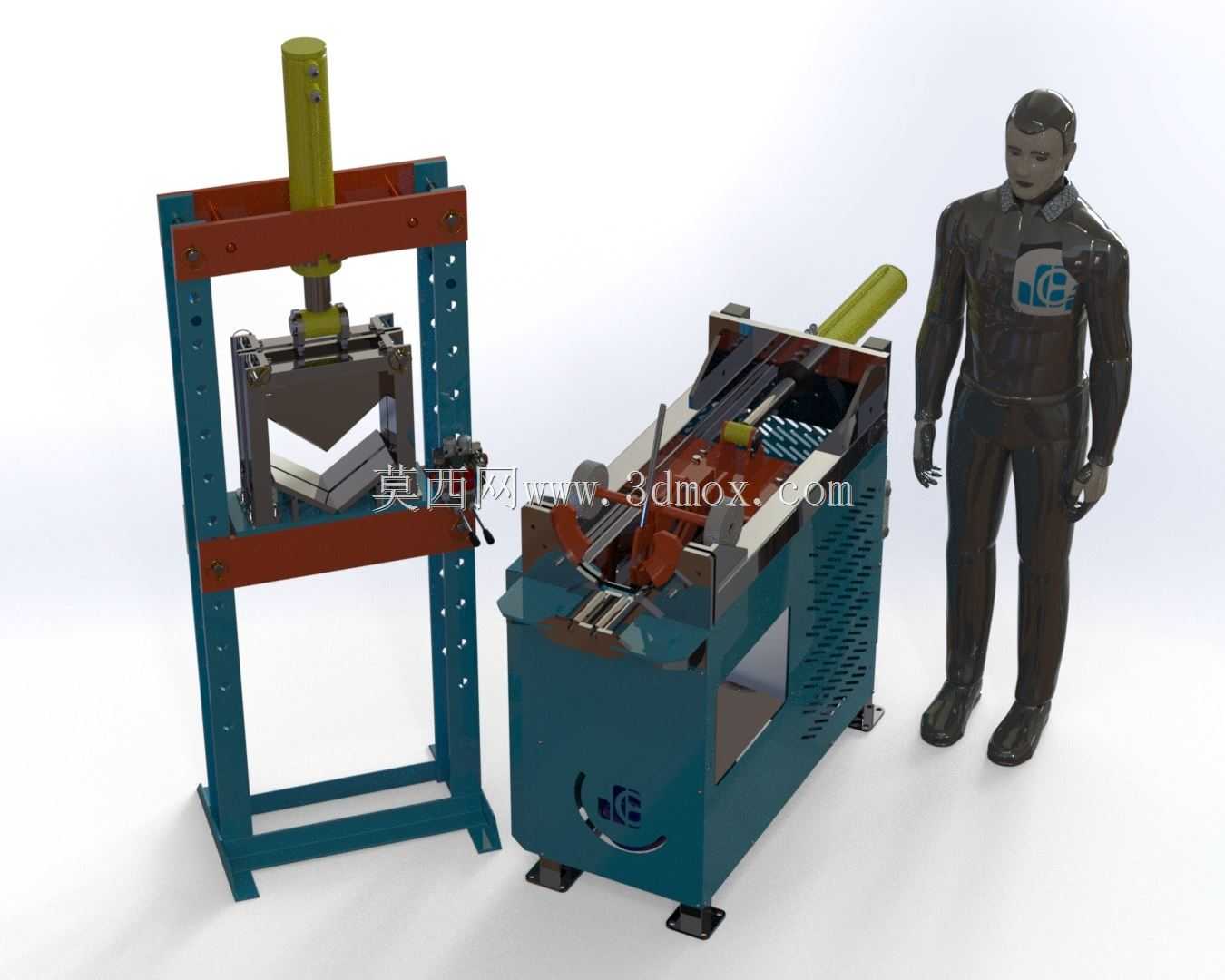

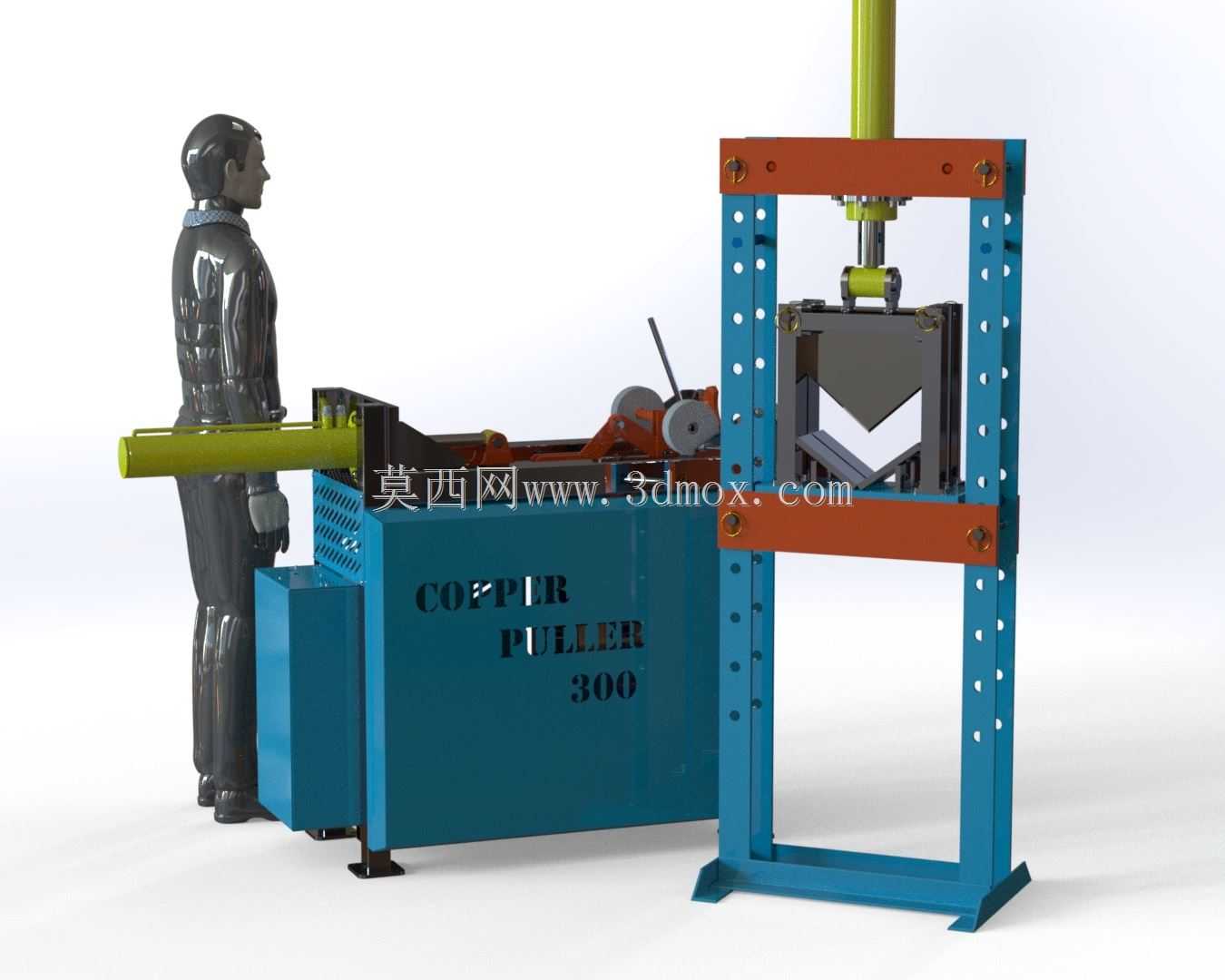

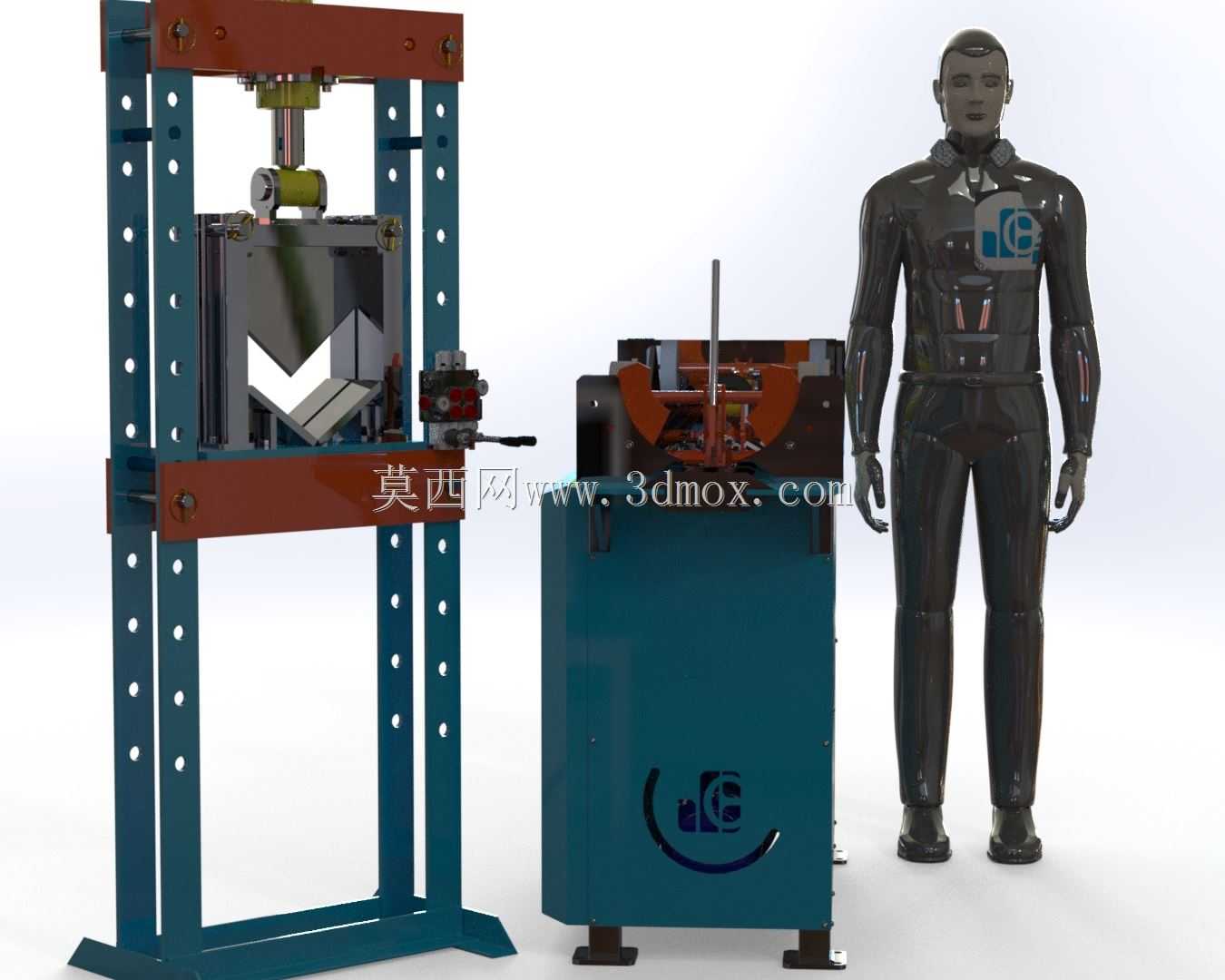

　　这套设备主要面向废线缆、带包覆层铜质工件的回收处理场景，在再生资源加工、五金废料拆解车间中承担铜材与包覆层分离、铜料定长剪切压型的核心工序，替代传统人工剥线、火焰拆割的低效作业模式，能大幅降低铜材回收过程中的物料损耗与人工投入。设备整体分为两个功能单元，左侧为立式液压压剪工位，采用框架式立柱结构，两侧立柱开设等距调节孔位，可根据待处理工件的尺寸调整压头与下模的安装间距，适配不同直径的线缆、不同厚度的带铜包覆件加工需求；压头采用V型刀口设计，下压过程中可先完成包覆层的压裂剥离，再同步实现铜芯的截断，下模配套定位卡槽，避免工件受压时偏移走位，工位底部采用加宽落地脚座，安装时通过膨胀螺栓与混凝土地面固定，作业时的抗偏载能力更强，

　　不会因为液压出力产生机架晃动。右侧为进料与导向输送单元，机身采用钢板折弯焊接成型，侧面开设散热格栅为内部液压站、传动组件提供通风散热空间，进料端设置可调式导向辊组，可根据待处理工件的外径调整辊组间距，保证工件能平稳送入剪切工位，避免进料歪斜导致的刀口崩损；机身顶部设置横向液压推杆，可将剥离后的铜材推送至集料位置，减少人工取料的操作风险。设计阶段优先考虑了作业的安全性与维护便捷性，液压管路全部采用内嵌式排布，避免外露管路被废料剐蹭破损，电气控制箱集成在机身侧部的密封舱内，可适配车间多尘的作业环境；两个单元可拆分运输，现场安装时仅需对接液压油路与控制线路即可完成组装，不需要额外浇筑复杂的设备基础，只要地面平整度满足安装要求即可投入使用。

　　立式压剪工位的液压油缸采用垂直安装方式，出力方向与机架受力中心线重合，减少偏载力矩对机架焊缝的影响，长期满负荷作业也不会出现机架变形的问题；进料单元的导向辊表面做滚花处理，增大与工件表面的摩擦力，推送工件时不会出现打滑空转的情况，针对带钢铠的线缆，进料端还预留了铠装破开刀具的安装位，可根据处理物料的类型快速加装对应刀具，拓展设备的适用范围。设备的操作位设置在两个单元的侧方，操作人员可同时观察进料状态与剪切状态，急停按钮布置在操作位伸手可及的位置，出现卡料、工件偏移等异常情况时可快速停机，避免设备损坏与安全事故。
