带移动脚轮支架的旋转给料设备结构

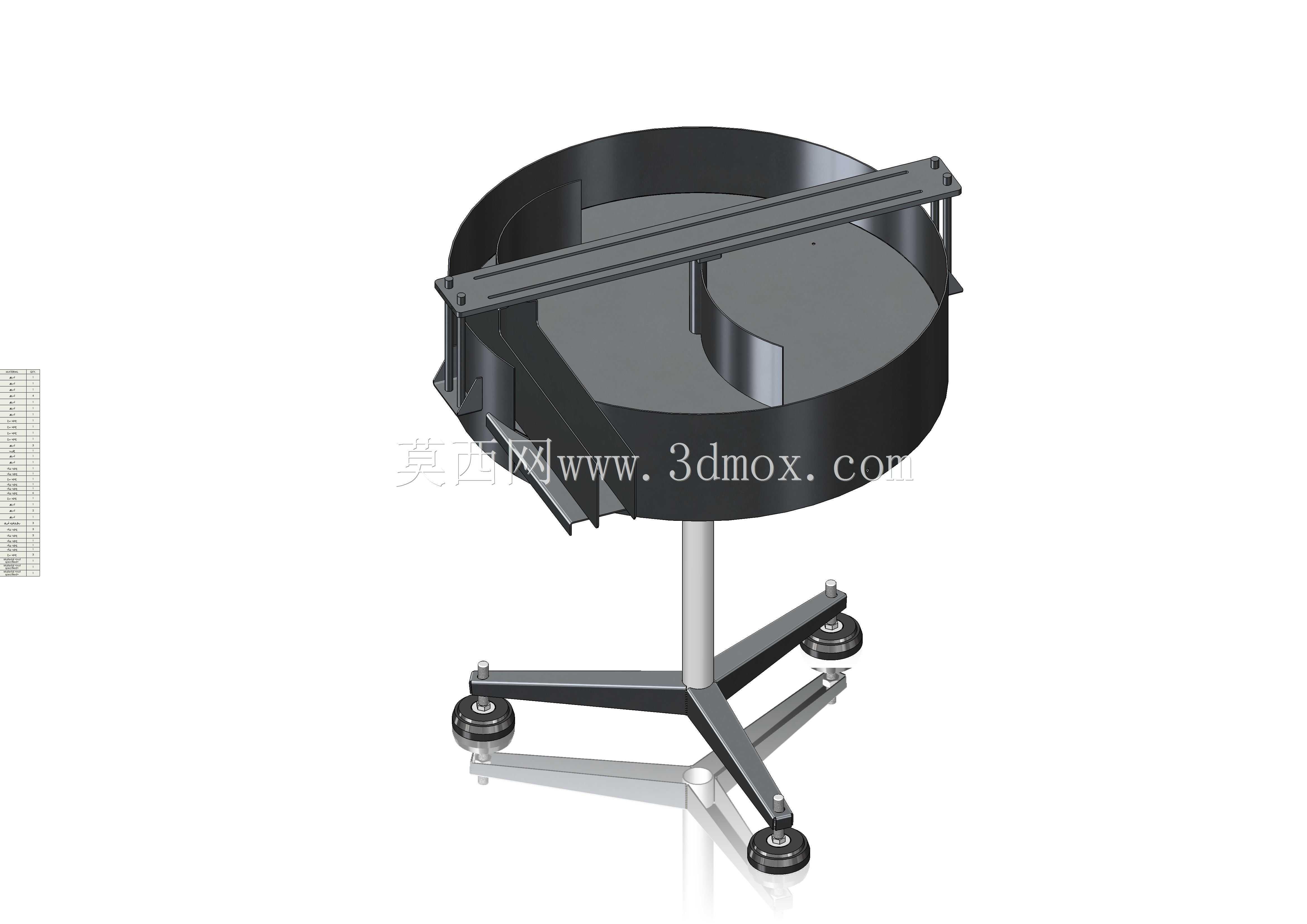

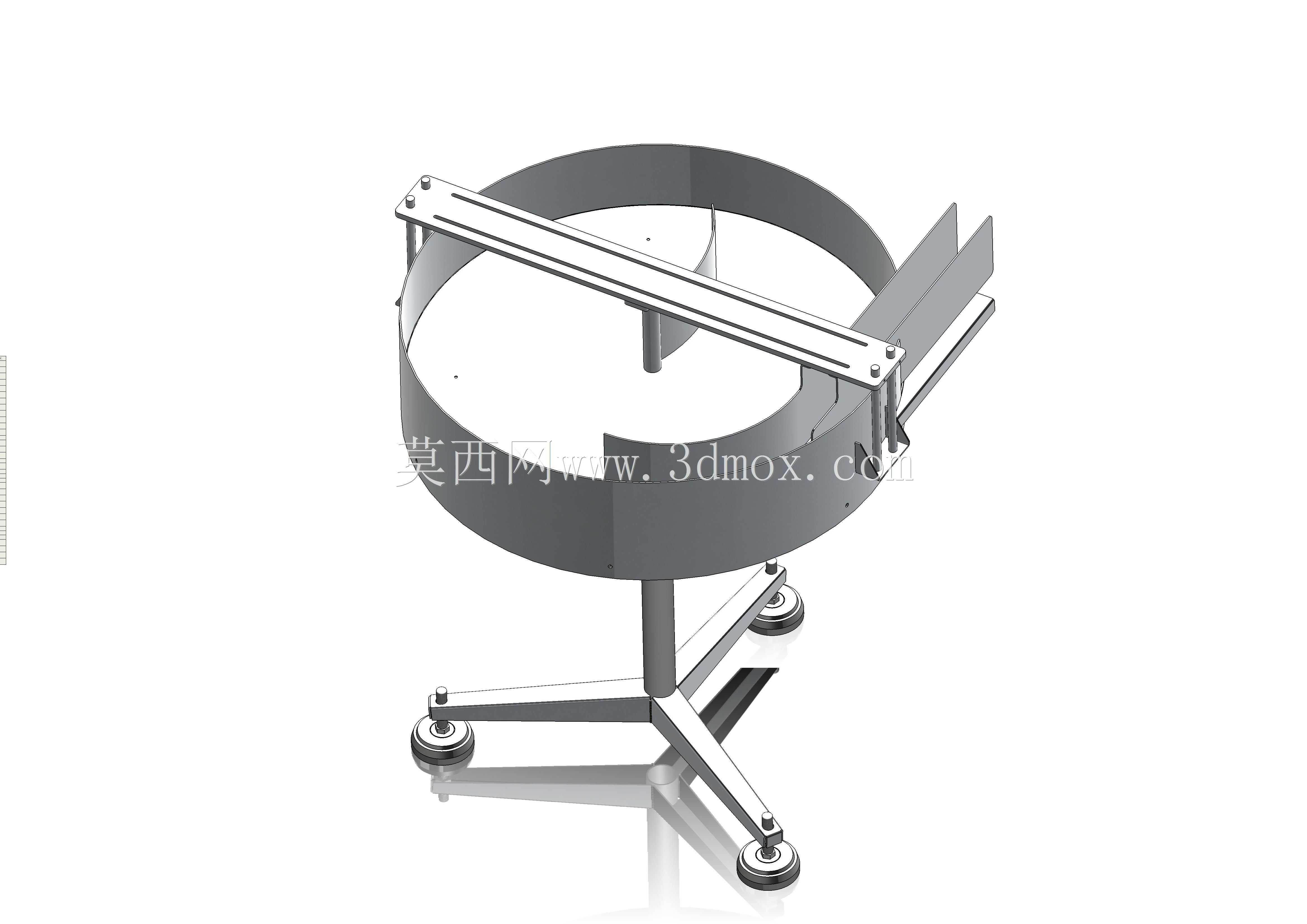

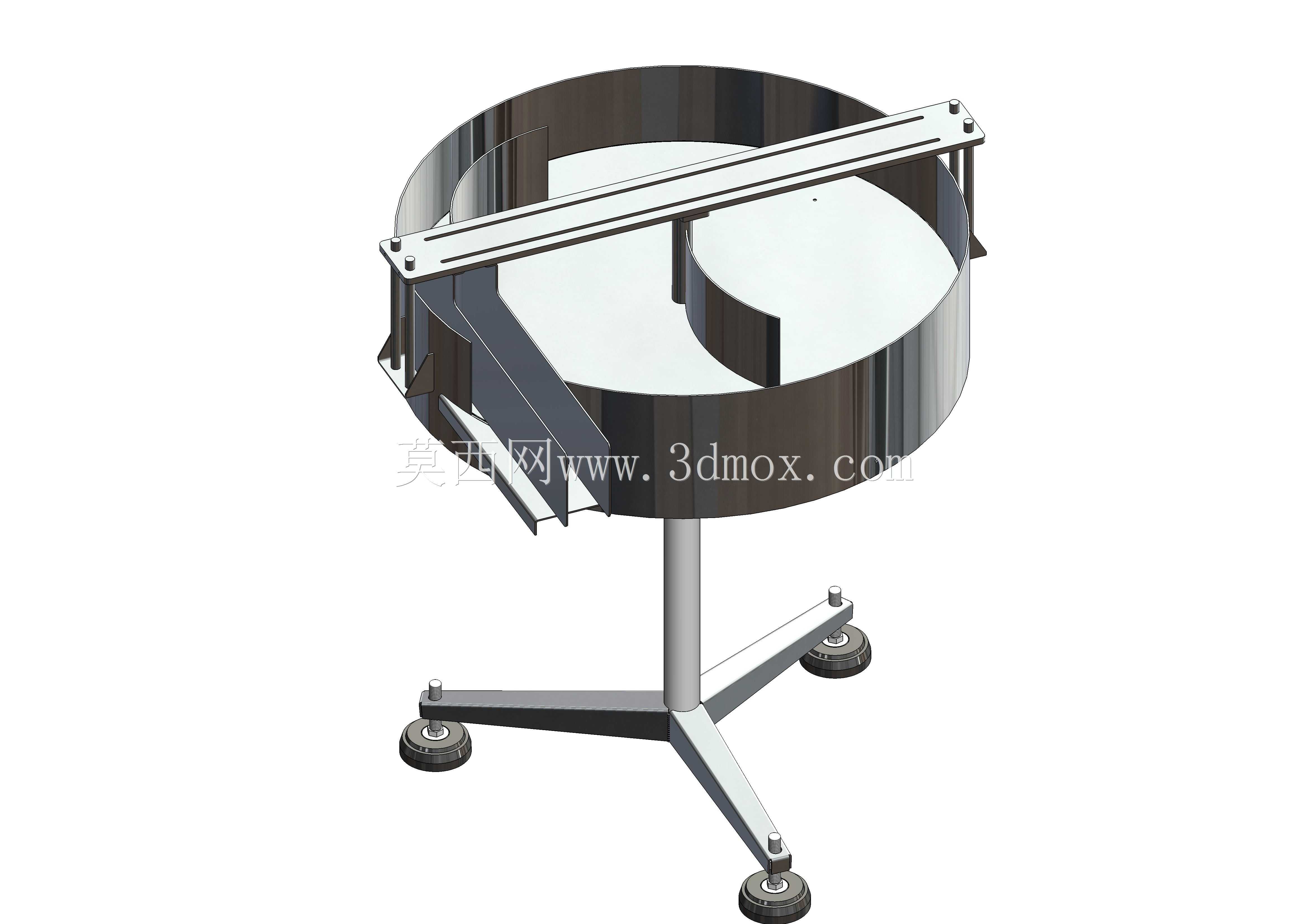

　　这款旋转给料结构主要面向机床上下料、小型零件整列送料的加工场景，可搭配CA6140等普通车床完成盘类、小轴类零件的自动供料作业，替代人工手动摆料的重复操作，降低操作工上下料的劳动强度，同时减少人工送料时的定位偏差，提升单机加工的连续作业稳定性。设备主体采用圆形储料盘作为物料承载单元，盘内设置螺旋导料结构，依靠盘体的低速旋转带动物料沿导料轨迹逐步抬升，最终从盘侧的直线导料槽有序输出，导料槽的出料端可直接对接机床的进料定位工位，无需额外增设中间转接结构，适配直径5-30mm、长度20-80mm的小型回转类零件送料需求。整体支撑结构采用单立柱加三爪式脚轮底座的设计，立柱采用空心圆管材质，在保证支撑刚度的同时降低整体自重，

　　三爪底座的三个支脚末端均配置万向带刹车脚轮，既可以在车间内灵活推移调整设备位置，适配不同机床的工位布局，到位后踩下刹车即可锁定位置，无需额外打膨胀螺栓固定，对车间地面无安装破坏，适合多台机床共用供料设备的柔性生产场景。设计过程中优先考虑了料盘的运转平稳性，料盘底部的旋转支撑采用大直径回转支承结构，避免盘内载料偏重时出现卡滞、晃动问题，导料槽的安装位置预留了上下、前后的调节余量，可根据不同零件的出料高度、出料姿态要求调整槽体位置，无需重新加工连接件。料盘的侧壁高度设置为220mm，单次可容纳约800件小型轴类零件，减少人工补料的频次，盘体边缘做了翻边处理，避免旋转过程中物料从盘边甩出。导料槽的宽度可通过侧部的调节螺钉调整，

　　适配不同直径规格的零件通过，槽体末端设置挡料缺口，可配合机床的送料推杆完成逐件取料，避免多件同时送出造成卡料。设备整体安装后总高度约1100mm，底座最大回转直径650mm，占用车间地面空间不足0.4平方米，可直接放置在机床侧方的空余位置，不会遮挡机床的操作面板与加工区域，日常维护时仅需定期对回转支承部位加注润滑脂，检查脚轮的刹车灵活性即可，无复杂的维护点位。
