CA6140机床邮票式可调定位夹紧工装

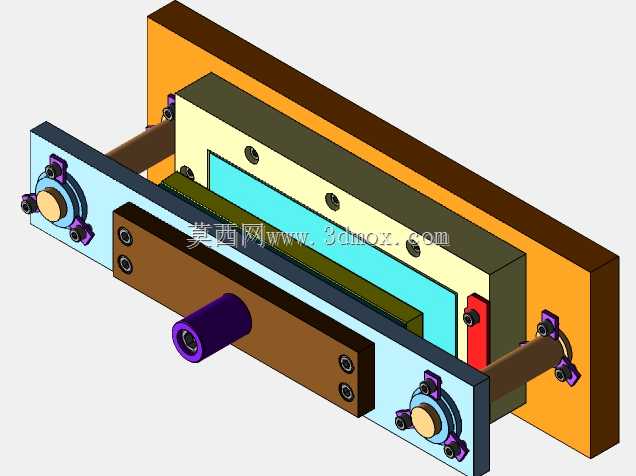

　　这款适配CA6140普通车床的定位夹紧工装，主要用于轴类、套类小型零件的车削加工装夹作业，可直接安装在车床中拖板的T型槽安装位上，替代原有手动找正的繁琐装夹流程，适配小批量多品种零件的快速换产加工场景。工装整体采用板式叠层结构，主体安装底板预留四个沉头安装孔，可匹配CA6140中拖板的标准槽距，安装时无需额外改造拖板结构，直接通过T型螺栓即可完成固定，安装边界控制在拖板有效行程范围内，不会干涉刀架的正常走刀路径。两侧的旋转调节轴采用偏心夹紧结构，转动端部的带防滑纹手轮即可推动侧定位块完成工件的侧向夹紧，侧定位块的行程预留15mm调节量，可适配直径20mm至60mm范围内的轴类零件装夹，定位面经过淬硬处理，硬度达到HRC45-50，

　　长期使用不易出现压痕变形。工装中部的通槽为工件避让空间，可容纳贯穿式长轴零件穿过，下方的横向调节螺杆可带动前定位块完成轴向位置调整，调整精度可控制在0.02mm以内，满足车削台阶、切槽工序的轴向定位要求。设计过程中优先考虑了装夹操作的便捷性，所有调节手轮均布置在工装外侧靠近操作者的一侧，装夹工件时无需探身到刀架内侧操作，单次装夹时间可控制在10秒以内，相比传统四爪卡盘找正装夹效率提升60%以上。工装的各运动副之间均预留0.01mm至0.02mm的配合间隙，加注润滑脂后可长期保持调节顺畅，不会出现卡滞问题，外露的紧固件均采用内六角圆柱头螺钉，日常维护拆卸方便。整体结构没有采用复杂的气动或液压元件，纯机械结构的设计故障率极低，适合加工车间的复杂工况使用，即使在切削液喷淋、铁屑飞溅的环境下，也不会出现元器件损坏的问题，定期清理铁屑即可维持正常使用。
