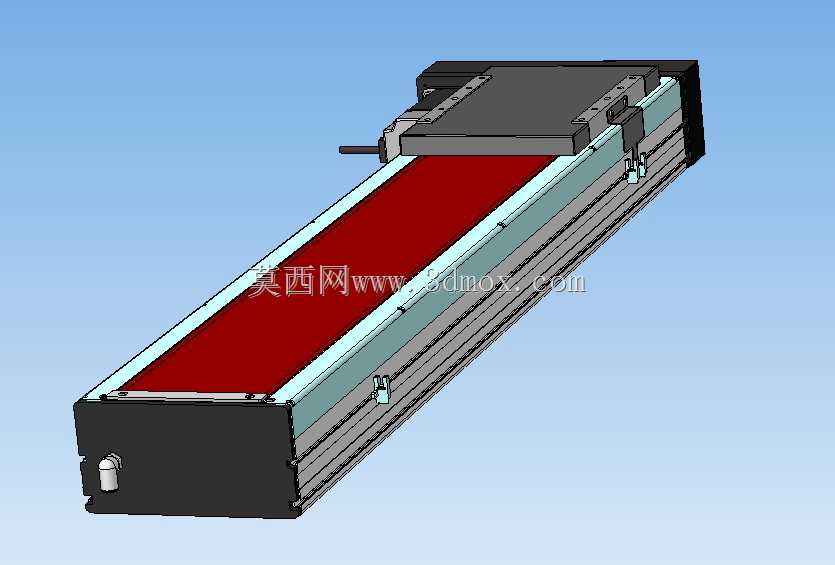

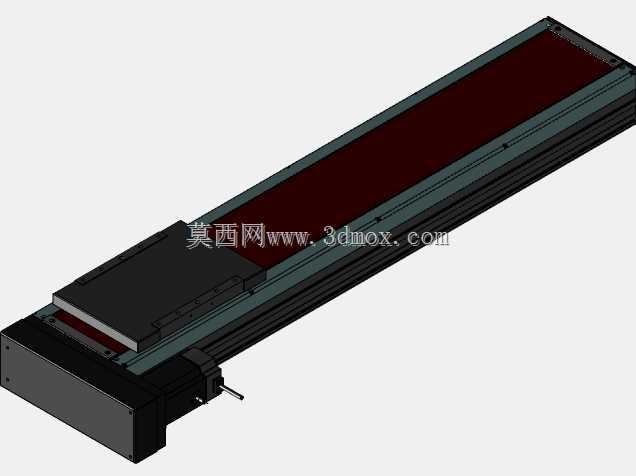

八百毫米行程左置电机线性运动模组

　　这款线性运动模组的有效行程设定为800mm，驱动电机采用左置式安装布局，在自动化产线搭建、机床上下料工位改造、检测设备位移平台搭建场景中，这类结构的模组能很好适配侧边空间局促的安装工况，不会因为电机端突出长度挤占设备主体的排布空间。从结构设计逻辑来看，模组采用全封闭铝型材基座作为主体承载结构，型材内部集成了直线导向副与传动组件，上部的不锈钢防护带配合两端的密封端盖，能阻挡车间环境中的切屑、粉尘进入传动腔，在机加工工位、打磨工位这类多粉尘场景下使用时，能大幅降低导向副的磨粒磨损风险，延长维护周期。滑台部分采用加宽安装面设计，安装面预留了标准的螺纹孔阵列，负载安装时不需要额外加装转接板，可直接固定执行末端，比如气动夹爪、视觉检测相机、

　　焊枪头等作业部件，减少了装配环节的公差累积。设计阶段将电机安装座与基座端盖做了一体化加工处理，保证电机输出轴与传动丝杠的同轴度控制在合理公差范围内，避免高速运行时出现偏心振动，传动组件选用的滚珠丝杠副配合两侧的直线导轨，在全行程范围内的运动重复定位精度能满足多数中低速自动化工位的使用需求。安装边界方面，模组整体截面尺寸规整，底部预留了通长的安装槽，既可以从底部穿螺栓固定在设备机架上，也可以通过侧面的安装孔做侧装固定，适配卧式、立式、侧挂多种安装姿态；左置的电机端出线方向做了预留空间，布线时动力线与编码器线可以顺着型材侧边的走线槽排布，不会和运动的滑台发生干涉。滑台运行到两端极限位置时，基座两端内置的缓冲块能吸收硬接触的冲击力，

　　避免刚性碰撞损坏传动部件，同时两端预留了限位传感器的安装位，现场调试时可以根据实际工位的行程需求调整软限位位置，不需要额外加工传感器安装支架。这类线性模组在选型时，需要结合实际负载重量、运行速度、安装姿态核算丝杠的临界转速与导轨的额定动载荷，这款800mm行程的规格，在水平安装工况下可以承载中等重量的作业末端，满足3C产品装配、包装线物料移送、小型工件检测扫描这类常见的工业应用需求，建模时还原了所有安装孔位、密封结构、电机连接法兰的细节，结构工程师在做设备整体布局时，可以直接调取模型做干涉检查，不需要重新测绘模组的外形尺寸与安装点位，能缩短设备设计阶段的方案排布时间。
