螺旋输送用等距连续螺杆结构设计

　　这类螺杆是螺旋输送设备的核心做功构件，常见于散料处理生产线的水平、小倾角输送工位，适配粉状、颗粒状、小块状物料的连续推送作业，在粮食加工、建材拌合、化工散料转运、污水处理固废输送场景中应用广泛，依靠螺旋叶片的旋转推力带动物料沿料槽轴向移动，避免散料输送过程中的撒漏、卡滞问题。

　　从结构设计逻辑来看，该螺杆采用等螺距连续螺旋叶片构型，叶片与中心轴采用角焊缝连接，焊接要求为MIG焊B级焊缝，保证叶片与轴的连接强度，避免长期受物料摩擦、扭矩载荷作用出现叶片开焊变形。设计时特意标注螺杆叶片与中心轴的角度公差，要求叶片与轴的夹角始终保持连续一致，避免螺旋面错位导致物料推送阻力骤增，运行时出现物料卡堵、负载波动过大的问题。

　　尺寸边界方面，螺杆总长度覆盖355mm到360mm的安装区间，适配对应长度的输送料槽装配，叶片厚度为3mm，兼顾耐磨性能与整体重量控制，不会因叶片过厚增加不必要的转动惯量。端部结构做了适配安装的设计，一端预留传动连接的轴头结构，可与减速电机输出端直接或通过联轴器连接，另一端做支撑端适配，可安装在输送槽端部的轴承座内，保证螺杆转动时的同轴度，减少运行振动。

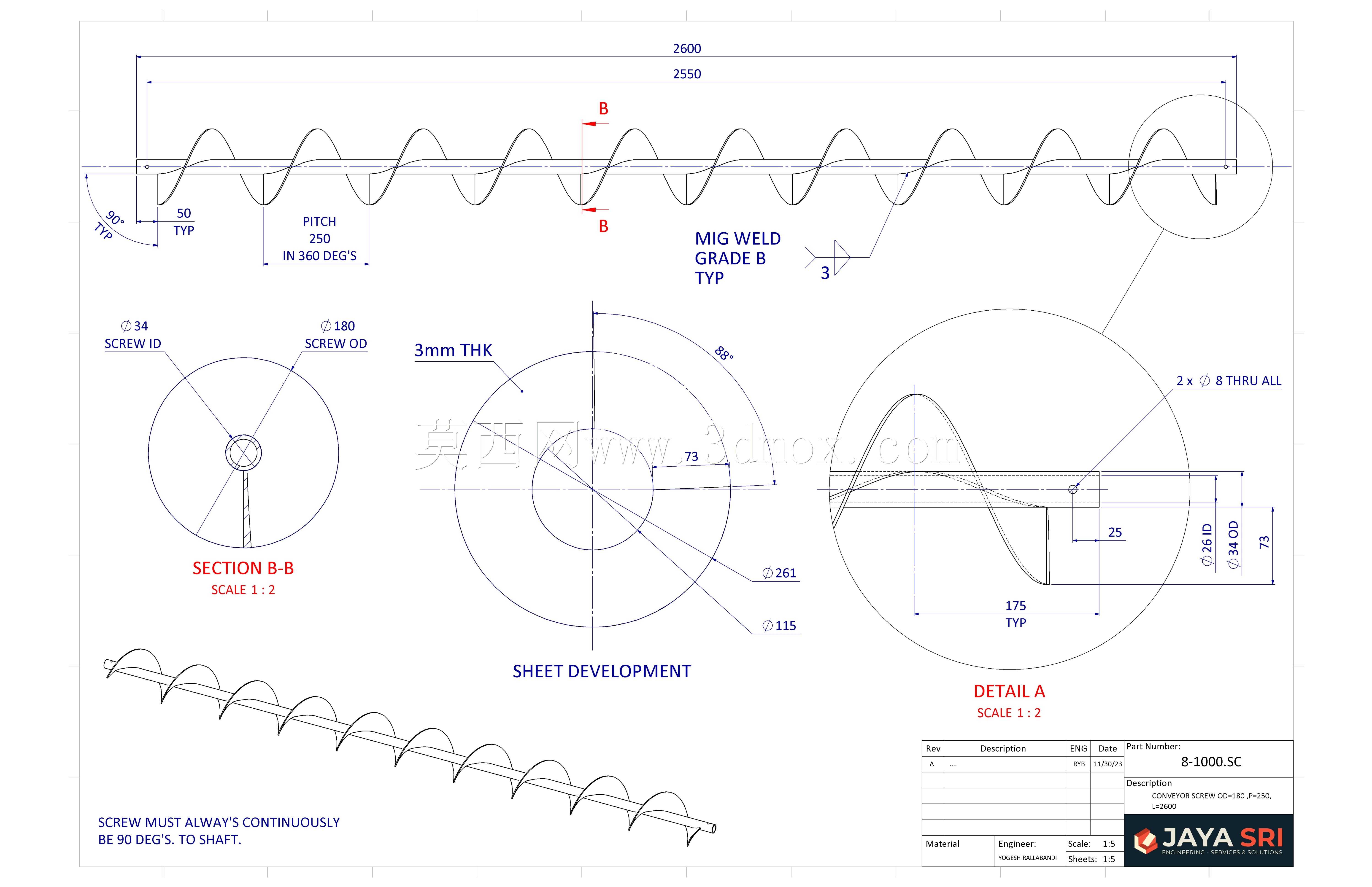

　　图纸中给出了叶片展开的下料尺寸标注，螺旋叶片的展开下料是这类构件加工的关键环节，标注的展开尺寸可直接用于板材下料、卷制成型，减少现场放样的工作量。截面视图明确了叶片与轴的焊接位置、焊缝尺寸，两端的固定孔位标注了孔径与位置公差，方便加工时精准定位，保证装配后螺杆的整体直线度，避免转动时刮蹭料槽内壁。细节处的局部放大图标注了叶片端部的成型尺寸，保证螺旋面起始与终止位置的推送连续性，不会出现物料在端部积留的死角。这类螺杆的设计重点在于保证螺旋面的连续顺滑，焊接后需做动平衡校验，避免高速转动时出现偏摆，延长支撑轴承与密封件的使用寿命，适配连续化生产的长时间运行需求。
