EC插接式离心散热风机450规格结构设计

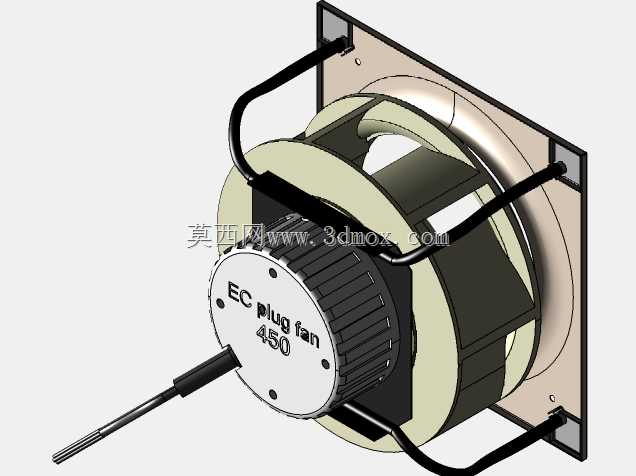

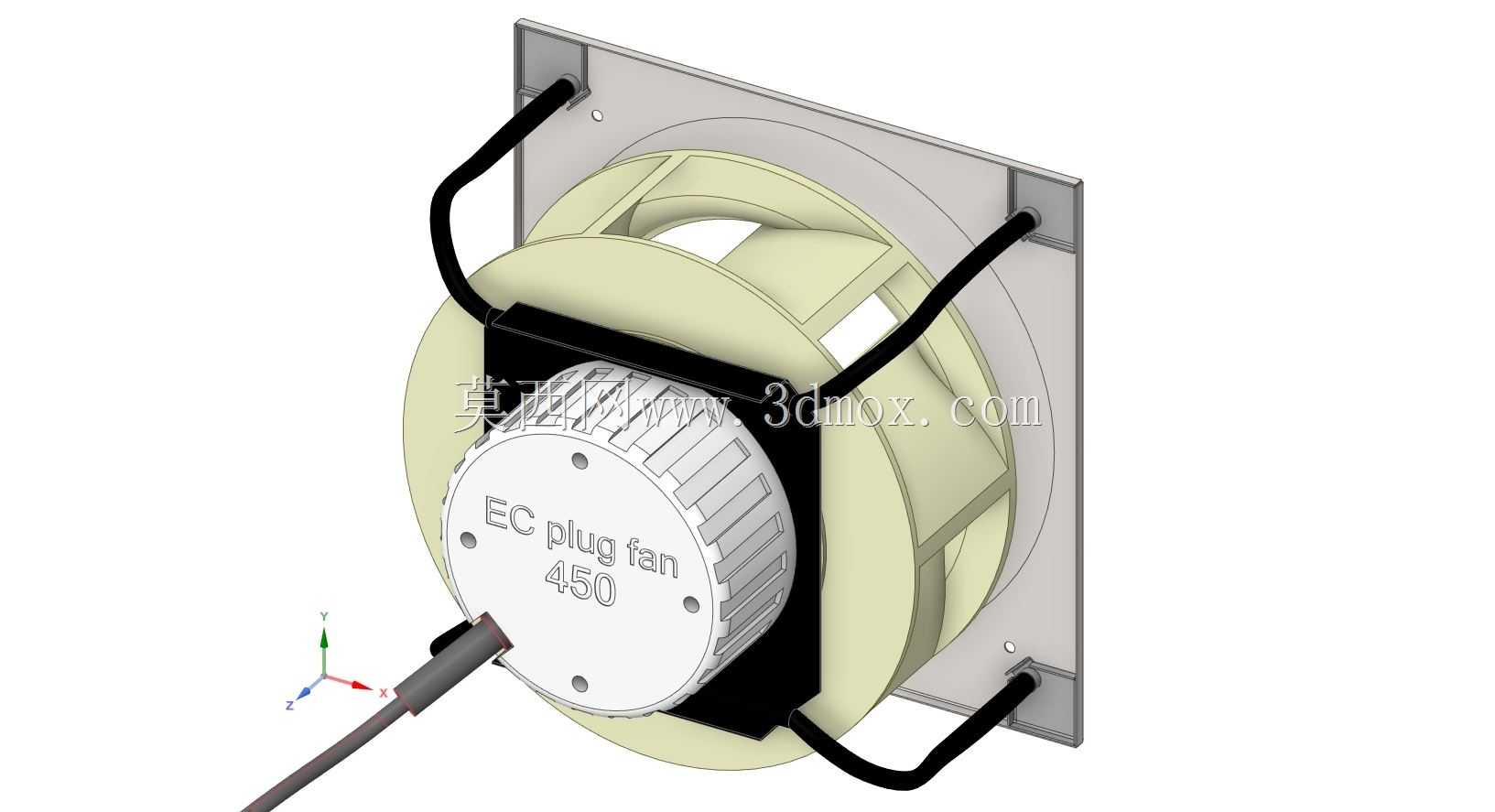

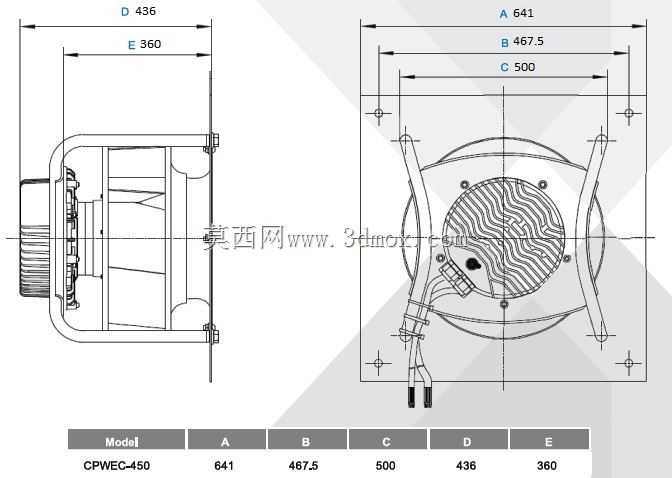

　　这款450规格的EC插接式风机，主要面向工业机柜、精密空调机组、大型电控柜体、机床散热风道这类需要高静压送风的场景设计，区别于传统AC轴流风机，EC插接结构在现场安装时不需要额外做复杂的接线固定，插接端子直接对接柜体预留的供电接口即可完成电气连接，大幅缩减现场装配的工时。从结构设计层面看，风机采用后向离心叶轮结构，叶轮做了等距变曲率叶片设计，运行时能在有限的安装厚度内输出更高的静压，克服机柜内部滤网、元器件排布带来的风阻，避免传统轴流风机在高阻工况下风量骤降的问题。外框采用方形法兰安装结构，法兰边预留了对称的安装固定孔位，安装边界完全适配标准450规格的柜体开孔，不需要额外做安装转接板，

　　法兰与墙体或者柜体面板贴合的位置预留了密封胶条的安装槽，安装后可以避免漏风，提升风道的送风效率。电机部分集成在风机中心的端盖内，端盖做了放射状的散热筋结构，运行时叶轮带动的气流可以直接扫过散热筋表面，带走电机电控部分的工作热量，不需要额外配置独立的散热结构，提升长期运行的可靠性。接线部分采用侧出的插接端子，端子做了防呆卡扣设计，现场插接时不会出现插反的问题，端子的防护等级适配工业场景的粉尘环境，避免积尘导致的接触不良。叶轮与外框之间的间隙做了严格的尺寸管控，既保证运行时叶轮不会剐蹭外框内壁，又能尽可能减小间隙漏风，提升风机的运行效率。固定支架采用对称的三点式结构，将电机端盖与外框牢固连接，支架做了折弯加强处理，

　　即使风机长期满负荷运行，也不会出现支架共振产生的异常噪音。这款风机的整体安装厚度控制在紧凑范围内，适配内部空间局促的电控柜体安装场景，不需要额外占用过多的柜内安装空间，同时方形法兰的结构可以直接嵌入柜体的预留开孔，从柜体外侧即可完成安装固定，后期维护拆卸时也不需要进入柜内操作，大幅降低运维的难度。在实际选型应用中，这类风机常被用在机床的电气柜散热、工业变频器柜的强制通风、精密空调的室内送风单元，相比同规格的AC风机，EC架构的电机在部分负荷运行时能耗更低，配合调速信号可以根据柜内实际温度调整转速，在满足散热需求的前提下降低运行能耗与噪音。
