集成制动功能的交流伺服驱动电机结构

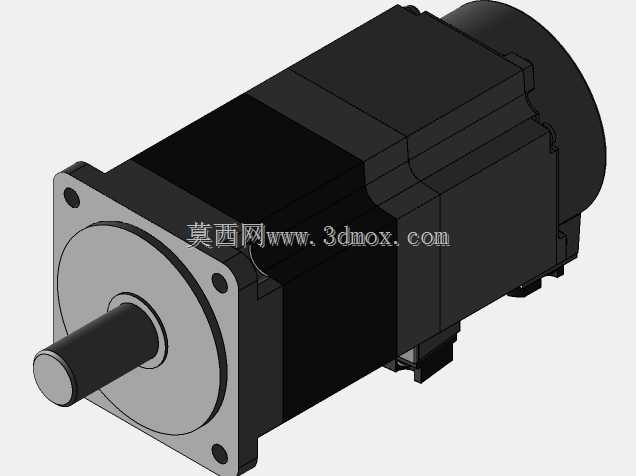

　　这款集成制动单元的交流伺服电机，在自动化产线、数控机床进给轴、精密定位模组这类对停机位置保持有刚性要求的场景中应用十分广泛，常规伺服电机在断电后受负载惯性、外力扰动影响容易出现轴端偏移，无法满足垂直轴安装、急停锁止、断电位置保持的工况需求，集成式制动器的设计直接将制动执行单元整合在电机尾端，省去了外部额外加装制动组件的安装空间与同轴度调试步骤。从结构设计逻辑来看，电机本体采用方形安装法兰配合圆柱定子壳体的组合形态，输出轴为标准光轴带键槽结构，适配常见的联轴器、同步带轮连接需求，安装孔位遵循通用伺服电机的安装尺寸规范，可直接替换同功率段无制动版本的同系列电机，无需对设备安装板做二次改孔加工。制动器部分采用失电制动的结构逻辑，

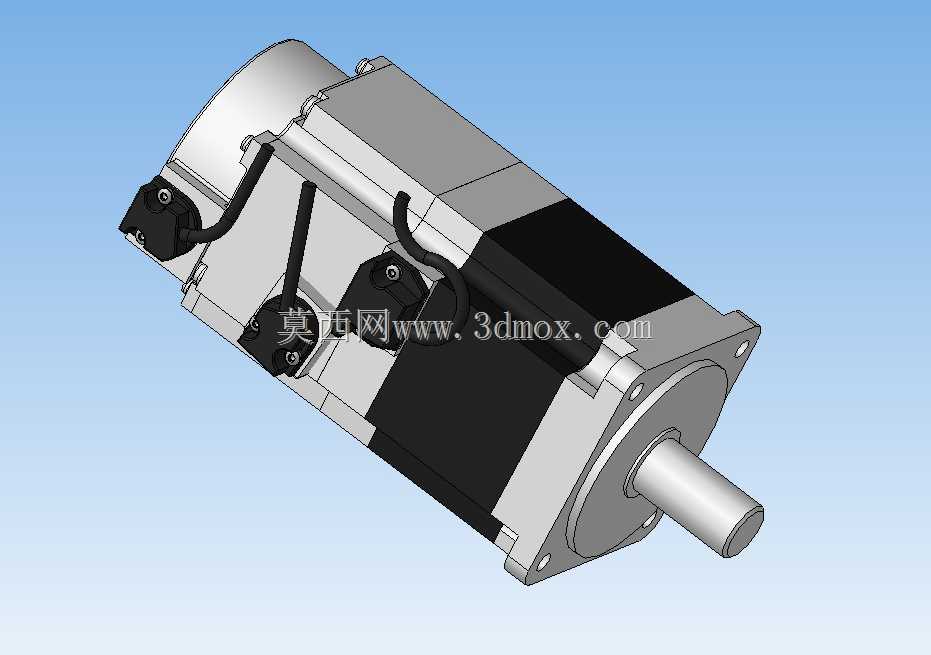

　　通电时制动摩擦片在电磁力作用下脱开，电机轴可自由转动，断电时弹簧压紧摩擦片锁死转子，可在毫秒级时间内完成轴端锁止，避免垂直轴负载下坠、工位偏移等问题。建模过程中完整还原了电机本体的接线盒布局、制动器的供电走线结构、壳体的散热筋形态，以及输出轴的轴伸长度、法兰定位止口的尺寸公差边界，安装时需要注意尾端制动器的轴向尺寸比普通无制动电机更长，在布局设备内部走线、预留电机尾部散热空间时，需要额外留出对应长度的安装余量，避免电机尾部与设备护板、其他传动部件发生干涉。接线部分的结构也做了完整还原，动力线、编码器线、制动器供电线的接口位置与出线方向都和实物一致，方便结构设计人员在做设备布线规划时，提前预判线缆弯折半径、走线固定点的位置，

　　减少后期装配时的线缆干涉问题。从实际选型适配角度，这类带制动的伺服电机多用于Z轴垂直传动、高精度分度转台、需要急停锁止的物料搬运机构中，模型完整还原的安装边界尺寸，可直接用于设备整体装配的干涉检查、安装板孔位设计、传动链路的同轴度校核，不需要额外测量实物尺寸就能完成前期的结构布局工作，壳体上的安装定位基准面、法兰止口的配合尺寸都按照实际加工公差做了对应建模，装配约束时可直接选取对应基准面完成配合，大幅提升前期设计阶段的效率。
