三菱HG-KN73J交流伺服电机三维结构

　　这款交流伺服电机的三维结构还原，完全围绕实际设备集成的落地需求搭建，从结构工程师做设备布局的视角出发，把安装、接线、传动配合的所有边界细节都做了精准复刻。在数控车床、自动化装配线、工业机器人关节这类需要高精度位置、速度控制的场景里，这类伺服电机是核心驱动执行部件，相比普通异步电机，它的动态响应速度更快，位置控制精度更高，能实现毫秒级的指令响应，满足进给轴精准定位、转速平稳调节的工况要求。

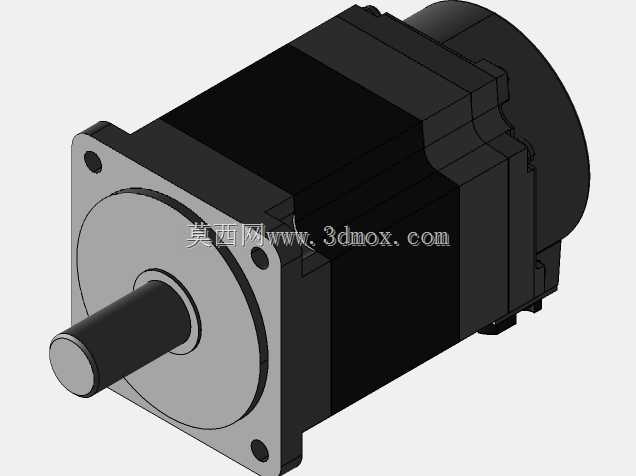

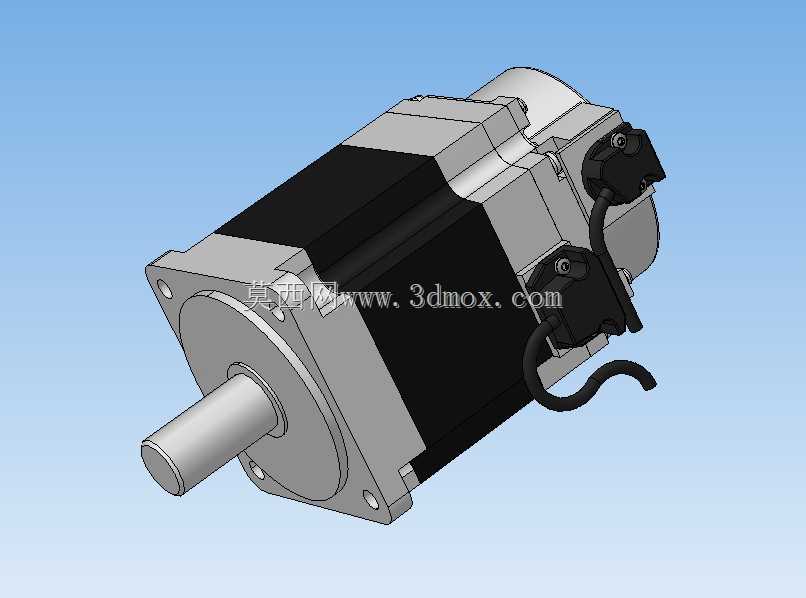

　　从结构设计来看，模型完整还原了方形安装法兰的结构，法兰端面上的四个安装孔位、输出轴的轴径、轴伸长度、键槽尺寸都严格按照实物参数建模，工程师在做设备布局时，可以直接调用这个模型核对安装空间，不用反复测量实物尺寸，避免出现安装干涉的问题。电机本体的定子外壳做了散热筋结构的还原，实际运行时定子绕组产生的热量可以通过外壳的散热结构快速散出，保证长时间额定负载运行时不会出现过热退磁的问题。尾部的两个接线连接器分别对应动力线与编码器线，模型里还原了连接器的安装角度、出线方向，在做电气布线设计时，可以提前规划线缆的弯曲半径，避免线缆与周边设备结构产生剐蹭，也能提前预留足够的接线操作空间，不会出现设备装配完之后手伸不进去接插头的问题。输出轴端的轴承位结构也做了细节还原，实际装配时轴承与轴的过盈配合量、端盖的压紧结构都和实物一致，工程师如果要做电机的拆解维修模拟、或者定制转接法兰、同步带轮这类外接传动件，都可以直接从模型里提取配合尺寸，不用反复拆解实物测绘。

　　在安装边界上，模型把电机的总长、最大外轮廓尺寸、安装法兰的止口尺寸都做了精准还原，做设备整体布局时，只要把这个模型导入装配体，就能直接核对电机与周边导轨、丝杠、防护罩的间隙，尤其是在CA6140这类普通车床数控改造的场景里，替换原有进给驱动电机时，可以提前核对安装孔位是否匹配，输出轴和丝杠的同轴度是否能通过联轴器补偿，不用等到实物到场才发现尺寸不匹配耽误改造周期。电机尾部的编码器外壳结构也做了还原，实际选型时如果需要带制动器的版本，也能基于这个基础模型快速调整尾部结构，适配不同的功能需求。整个模型的所有配合面、安装基准都和实物保持一致，不管是做设备的三维装配校验、运动仿真，还是做产品宣传的渲染图，都能直接使用，不需要再做额外的结构修正。
