劳斯莱斯梅林曲轴及末端传动结构

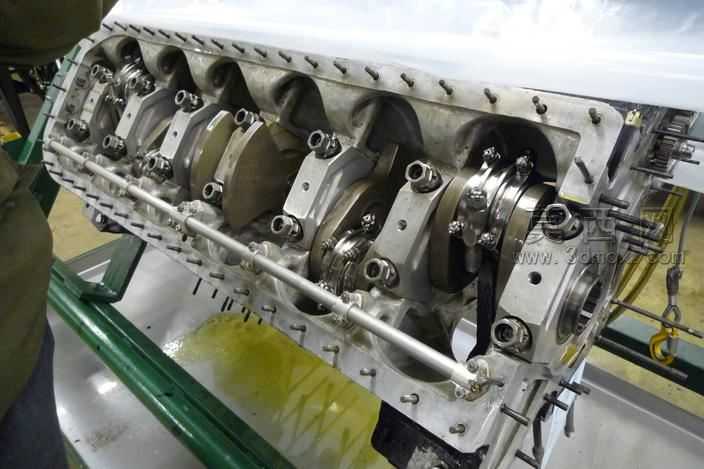

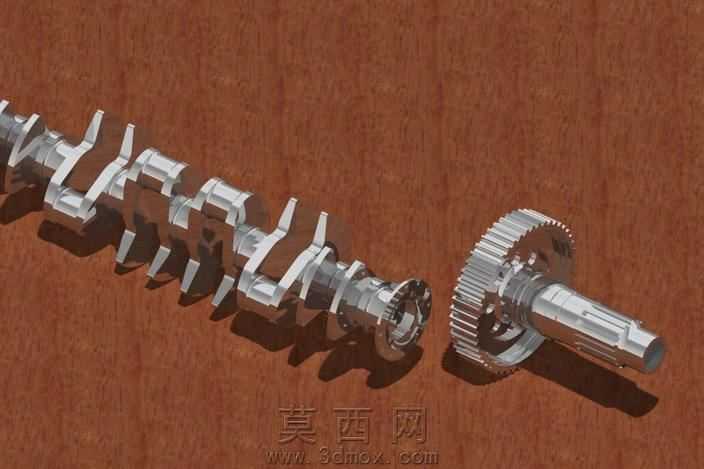

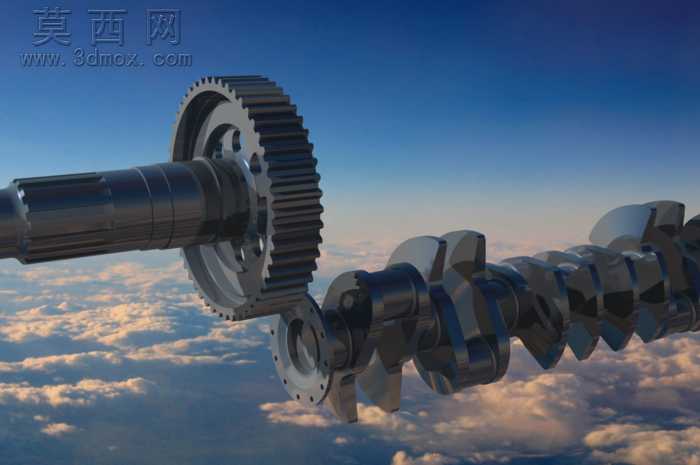

本作品为航空发动机核心动力传动部件的三维建模成果，建模过程以梅林发动机维修手册图纸作为核心参考底图，在三维建模环境中完成整体结构的搭建。建模阶段优先保证核心装配尺寸的精准度，其中气缸间距严格参照原厂参数设定为6.075英寸，确保后续虚拟装配时各部件的匹配度符合真实机械逻辑。曲轴的偏移量即引擎冲程参数完全遵循原厂设计数值，还原真实动力输出的结构基础。建模过程中针对初始版本的结构偏差做了迭代修正，最初版本存在第四个曲柄位置的结构错误，后续通过对照原厂触发顺序重新调整了连杆颈的曲拐位置，修正了曲拐销的定位偏差，保证各缸做功顺序对应的曲柄相位角度完全准确。针对曲轴平衡结构，建模时还原了多块平衡配重的结构形态，替换了初始版本中位置不合理的配重块，优化了整体配重布局，还原真实曲轴的动平衡设计逻辑。配套的末端驱动齿轮采用参数化建模方式完成，齿形、齿距、安装法兰的连接孔位均参照维修手册的标注尺寸绘制，齿轮与曲轴输出端的花键连接结构也做了细致还原，保证花键齿的啮合间隙符合真实传动的配合要求。渲染阶段采用金属材质表现部件的金属质感，为曲轴轴颈、齿轮齿面添加了精加工后的金属光泽效果，配重块与非加工面则做了差异化的材质粗糙度处理，区分不同加工面的视觉特征。场景渲染时采用高空云层作为背景，通过定向打光突出部件的结构轮廓与金属反光特性，清晰展现曲轴的曲拐排布、齿轮啮合关系、输出轴花键等核心结构细节。目前模型仍存在部分细节待完善，后续将补充活塞、连杆等配套部件的建模，进一步完善整套曲柄连杆机构的完整装配结构，同时更新渲染效果以更清晰地展示各部件的装配关系与细节特征。
