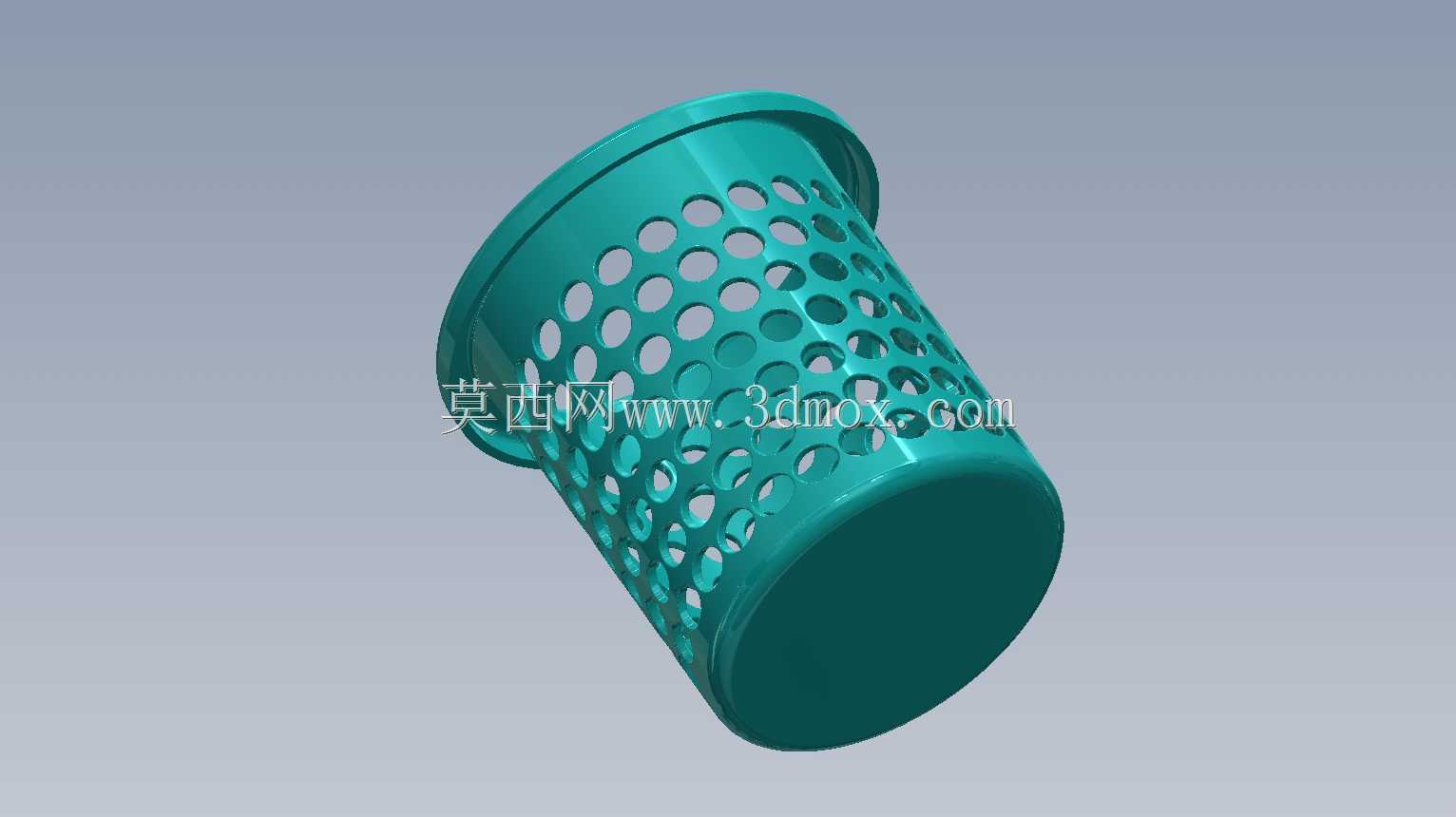

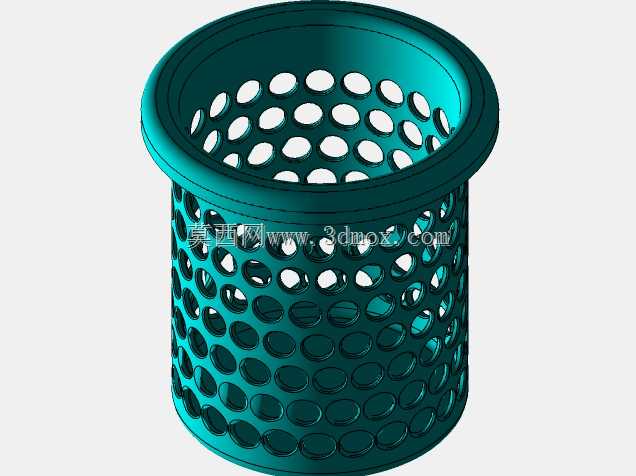

带密集圆孔的斜置镂空收纳筒体结构

　　这类带密集规则圆孔的斜置筒体结构，日常在轻工物料筛分、小型工件周转、流体粗滤场景中十分常见，不少车间的工位废料收集、机加工冷却液初滤环节都会用到同构型的零件。从结构设计逻辑来看，筒体采用一端带外翻卷边、一端封闭平底的构型，卷边结构主要承担安装限位作用，可直接搭放在配套的支撑托架或者设备安装口的台阶面上，不需要额外设计紧固件就能完成快速定位，适配快拆快装的工位使用需求，平底结构则保证放置在平面上时的稳定性，避免筒体倾斜撒漏内部盛装的物料。筒身均匀排布的圆孔采用等距阵列设计，孔位间距经过受力校核，既保证足够的通透率满足筛分、沥水或者通风需求，又不会因为开孔过密导致筒体侧壁结构强度不足，在承受常规盛装物料的挤压时不会出现侧壁变形的问题。

　　建模过程中需要先确定筒体的整体锥度，微锥的设计一方面是为了注塑成型时的脱模便利性，另一方面多个同类型筒体堆叠存放时可以互相嵌套，减少仓储和转运过程中占用的空间。筒身的圆孔阵列需要随筒体曲面做随形排布，保证每个孔的轴线都垂直于所在位置的筒壁曲面，避免出现孔口毛刺、成型时孔位壁厚不均的问题，卷边位置做了圆弧过渡处理，消除锐边，既避免使用过程中划伤操作人员，也能减少应力集中，提升卷边位置的抗冲击能力。从安装边界来看，外翻卷边的外径比筒身最大外径大出10%左右，搭放在支撑结构上时的搭接宽度足够，即使盛装物料达到额定承重，也不会出现筒体从支撑口滑落的情况，平底的平面度控制在合理范围内，放置在水平工作台面时不会出现晃动感，

　　筒壁的厚度根据盛装物料的密度做匹配，常规用于收集塑料边角料、小型金属加工废屑时，壁厚不需要过厚就能满足强度要求，用于流体过滤场景时可适当调整壁厚，承受流体的冲击压力。这类结构的设计核心是平衡通透率和结构强度，孔位的排布不能只追求视觉上的均匀，还要考虑成型时的熔接痕位置，避免孔位排布导致熔接痕集中在受力薄弱区域，影响筒体的使用寿命。
