KY-002冲击传感器模块结构设计

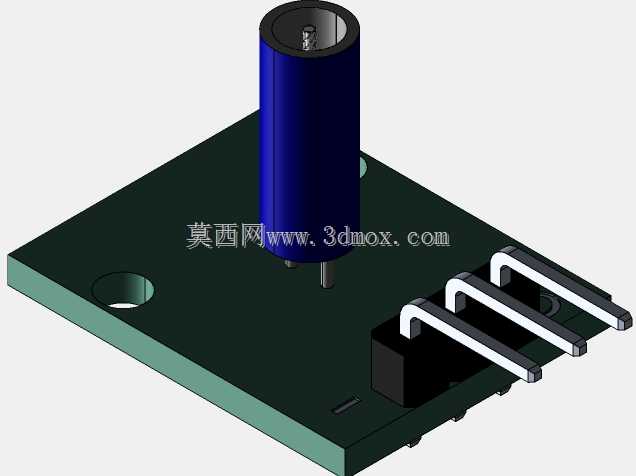

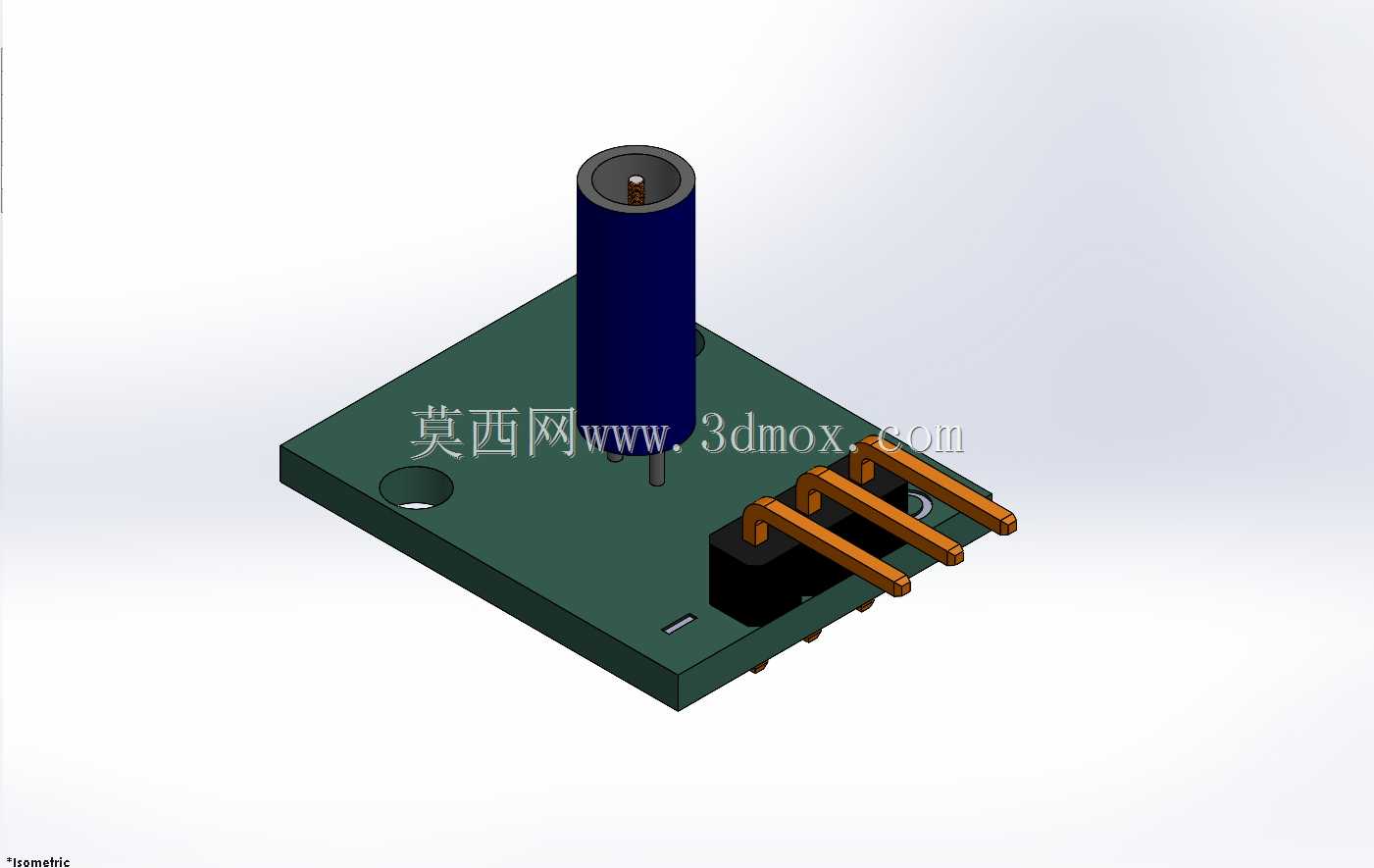

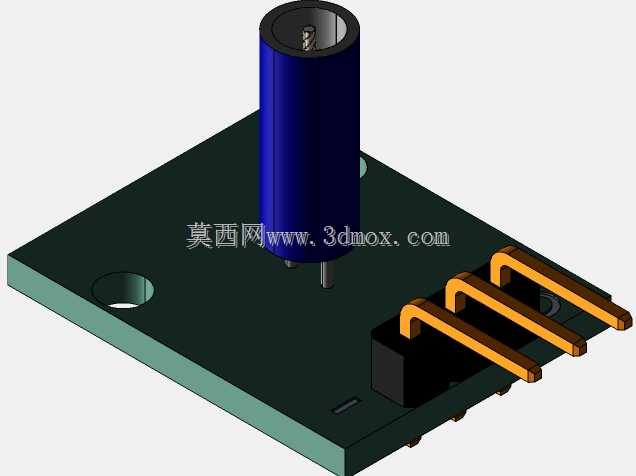

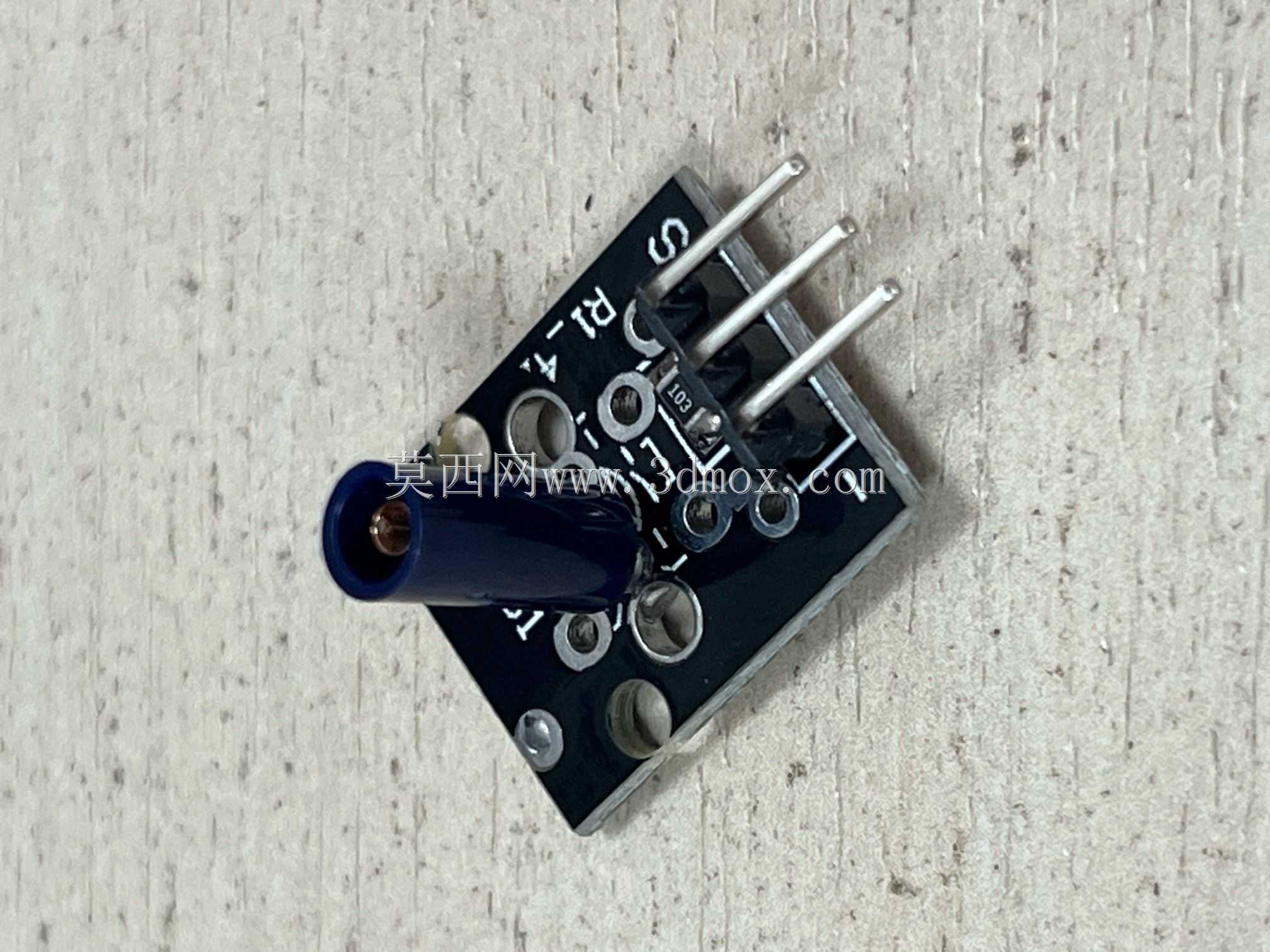

　　在工业设备状态监测、消费电子跌落检测、智能硬件碰撞触发这类场景里，冲击传感模块的选型与安装适配，一直是结构设计环节容易踩坑的点——很多工程师前期只关注传感参数，忽略模块本身的安装边界、引脚排布，等到打样回来才发现干涉、引脚对不上，耽误项目进度。这款KY-002冲击传感器模块的三维结构，完全按照实物逆向测绘完成，所有安装孔位、引脚间距、元件突出高度都和实物一致，能直接导入装配体做干涉检查，不用再反复核对实物尺寸。

　　从实际用途来看，这类冲击传感器属于被动触发类检测元件，核心作用是捕捉瞬时的冲击、振动信号，当外部冲击力超过内部弹片的触发阈值时，模块就会输出电平跳变信号，给主控单元传递触发指令。日常应用里，它常被用在小型智能设备的跌落保护触发、玩具的碰撞交互反馈、工控设备的异常振动报警、快递物流的撞击监测节点这类场景，相比压电式振动传感器，它的成本更低、电路更简单，不需要复杂的信号调理电路，直接接单片机IO口就能读取信号，非常适合对成本敏感、只需要判断冲击有无而非冲击幅值的项目。

　　从功能特性的结构适配来看，模块采用标准的2.54mm间距单排直插引脚设计，一共三个引脚，分别对应电源、地、信号输出，这个引脚间距完全兼容通用面包板、标准2.54mm排针座，不管是做原型验证打样，还是后期量产焊接，都不需要额外定制接插件，能直接复用现有标准件库的配件，减少BOM物料种类。模块本体采用黑色FR-4玻纤板作为基板，基板上预留了两个对称的安装通孔，孔位的位置、孔径都经过实测，设计时可以直接在安装面上对应位置打M2规格的安装孔，用铜柱或者螺丝就能直接固定，不需要额外做固定支架，能大幅缩减结构件的设计工作量。

　　设计思路上，这款模块的结构完全围绕易用性做布局：传感检测头布置在基板的一端，采用圆柱形的封装结构，突出基板表面一定高度，这个突出高度是经过考量的——既保证冲击传递路径直接，不会因为基板安装后被其他结构挡住检测头，又不会因为突出过多导致运输、装配过程中被碰歪损坏。引脚布置在基板的另一侧，和检测头分置两端，布线时信号线、电源线可以直接从引脚侧引出，不会和检测端的安装结构干涉，基板上的贴片电阻、标识丝印都做了等比例还原，导入装配后能直观看到元件的高度，避免设计外壳时和板上元件产生干涉。

　　外形尺寸与安装边界方面，模块整体为矩形小尺寸设计，基板长宽都在20mm以内，属于小型化模块，对安装空间的要求极低，哪怕是内部空间非常紧凑的小型智能硬件，也能找到合适的安装位置。需要注意的安装边界有几个点：一是检测头的圆柱形突出部分，在设计外壳或者周边结构时，要预留出对应的避让空间，不能挤压检测头，否则会导致传感器误触发甚至损坏；二是引脚的长度，直插引脚突出基板背面的长度是标准直插长度，如果是做贴片焊接的设计，需要对应调整焊盘的位置，如果是用排针座连接，要预留出排针座的高度空间；三是安装孔的沉头空间，模块基板厚度是标准PCB厚度，用M2螺丝固定时，要注意螺丝头不能突出到基板正面，避免顶住板上的元件，设计安装柱时要对应做好沉台或者避让。

　　很多工程师在做这类小型传感器模块的装配设计时，容易忽略元件的实际高度差，比如板上的电阻、检测头的高度差，如果只按照基板的外形画占位块，后期很容易出现外壳顶住元件、装配后压坏元件的问题，这个三维模型把板上所有元件的外形、高度都做了还原，导入后可以直接做全局干涉检查，提前排查这类问题。另外，模块的引脚排布顺序也和实物完全一致，设计PCB转接板或者接线时，可以直接从模型里提取引脚的位置坐标，不用再对着 datasheet 反复核对引脚顺序，减少接线错误的概率。

　　在实际项目选型时，这类冲击传感器的触发方向也是需要考虑的点，这款模块的检测头轴向是垂直于基板方向的，对沿检测头轴向的冲击最为敏感，安装时要根据实际需要检测的冲击方向调整模块的安装角度，保证冲击方向和检测头轴向尽量重合，才能保证触发的灵敏度，避免出现该触发的时候没触发的情况。模型里检测头的朝向、角度都和实物一致，在装配时可以直接旋转模块调整安装角度，直观看到不同安装角度下检测头的朝向，快速确定最佳安装位置。
