CA6140车床配套法兰连接结构

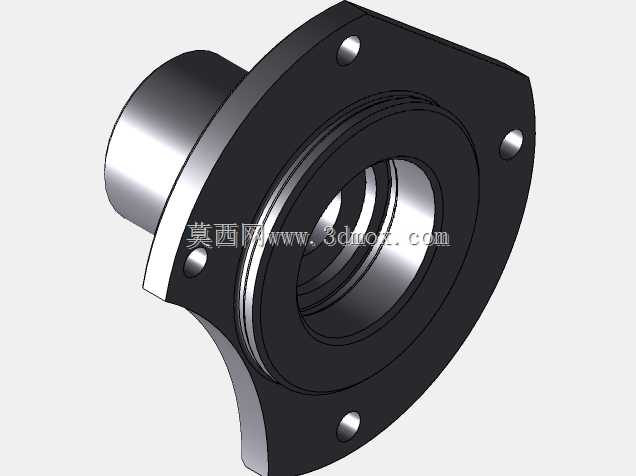

　　在普通卧式车床的加工与装配场景中，法兰类零件是实现主轴端工装连接、液压管路对接、辅助部件固定的核心结构件，本次涉及的法兰结构适配CA6140系列车床的安装接口，主要用于车床主轴端部卡盘连接位、冷却管路分支节点、润滑系统管路对接等位置，承担轴向定位、周向扭矩传递、管路密封承压的多重作用。从实际加工装配的需求出发，该法兰的设计首先匹配CA6140车床对应安装位的止口尺寸，止口配合公差选用H7/h6的间隙配合，既保证装配时的同轴度定位精度，又避免过盈配合导致的拆装困难，适合车间日常维护时的快速更换作业。法兰盘上的连接螺栓孔采用跨中均布设计，孔位公差控制在±0.05mm范围内，确保与对接部件安装时螺栓可顺利穿入，

　　不会出现别劲导致的密封面贴合不严问题。密封面位置设计有环形密封槽，可适配O型橡胶密封圈，在润滑、冷却管路的对接场景下，能承受0.6MPa以内的流体压力，不会出现渗漏问题，满足车床日常加工时切削液、润滑油的输送密封要求。从结构强度角度考虑，法兰盘的厚度根据连接部位的受力情况做了差异化设计，主轴端连接法兰厚度更大，可承受卡盘装夹工件时的交变切削载荷，避免长期受力出现法兰变形导致的卡盘跳动超差；管路连接法兰厚度相对较薄，在满足承压要求的前提下控制整体重量，减少管路节点的额外负载。法兰的外缘做了R2的倒角处理，既避免装配时锐边划伤操作人员，也能在安装时起到导向作用，方便对接部件的快速对位。在建模过程中，所有安装孔位、止口尺寸、

　　密封槽参数均匹配CA6140车床的原厂安装尺寸，可直接用于车床配件的加工生产、维修替换的尺寸校核，也可作为车床改造时管路扩展、工装加装的连接基座参考。实际车间使用中，这类法兰除了原厂标配的连接用途外，也常被用于自制工装的转接，比如在主轴端加装特殊夹具时，可通过该法兰实现非标工装与标准主轴接口的转接，不需要对车床主轴本身做任何改造，降低设备改造的成本与风险。法兰的安装边界严格控制在CA6140车床对应位置的预留空间内，安装后不会与床身、刀架、拖板等运动部件产生运动干涉，保证车床原有行程不受影响。
