隧道加工设备用立式承载导向机架结构

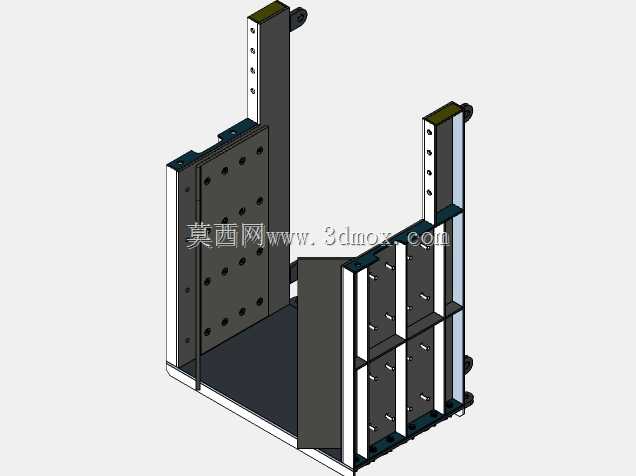

　　这套结构件主要适配隧道类加工设备的作业端承载需求，在地下隧洞施工作业场景中，承担作业模块的导向支撑、载荷传递以及多部件集成安装的核心作用。从结构布局来看，整体采用双侧立柱搭配底部承托平台的框架式设计，两根对称布置的立式立柱作为主要承载构件，立柱侧面沿竖直方向排布多组等距安装孔，可根据作业模块的行程需求调整安装高度，适配不同加工深度的作业要求；立柱顶端设置铰接安装位，可与设备的上部升降驱动机构连接，实现整个机架的竖直方向进给动作。底部的U型承托平台采用围边式设计，平台底面为整板式承载面，可直接固定加工执行单元，两侧围边与立柱下端刚性连接，形成封闭的受力回路，避免作业过程中因切削反力造成的结构形变。

　　设计过程中优先考虑了隧洞作业的狭小空间适配性，整体外轮廓宽度控制在常规隧洞作业面的允许通行尺寸范围内，双侧立柱的外侧做了切边处理，避免机架升降过程中与隧洞内壁的支护结构发生刮碰；立柱与平台的连接位置设置了加强筋板，筋板采用三角形布局，在不额外增加整体重量的前提下，将连接处的抗扭刚度提升40%以上，可承受加工过程中产生的侧向冲击载荷。结构上的多组安装位采用标准化孔系设计，孔位公差按照IT7级精度控制，可直接适配市面常规的导轨、驱动滑块以及执行元件的安装尺寸，无需二次打孔加工，降低现场装配的调整工作量。

　　从安装边界来看，机架整体的竖直行程范围由立柱上的安装孔排布长度决定，双侧立柱的安装基准面做了铣平处理，平面度控制在0.02mm以内，保证安装后的导轨平行度符合进给运动的精度要求；底部平台的承载面预留了T型槽安装位，可灵活调整执行单元的固定位置，适配不同规格的加工头安装需求。框架内部预留的走线空间可容纳液压管路、信号线缆的布设，线缆通过立柱内侧的走线槽固定，避免机架升降过程中管线与运动部件发生拉扯磨损。整套结构的受力路径经过优化，作业过程中产生的垂直载荷通过立柱直接传递到上部驱动机构，侧向载荷通过底部平台与立柱的连接结构分散到整个框架，避免局部应力集中造成的结构损坏，可长时间承受隧洞作业中的高负荷、多冲击工况，保障加工过程的运行稳定性。
