Arduino Mega开发板透明防护外壳结构

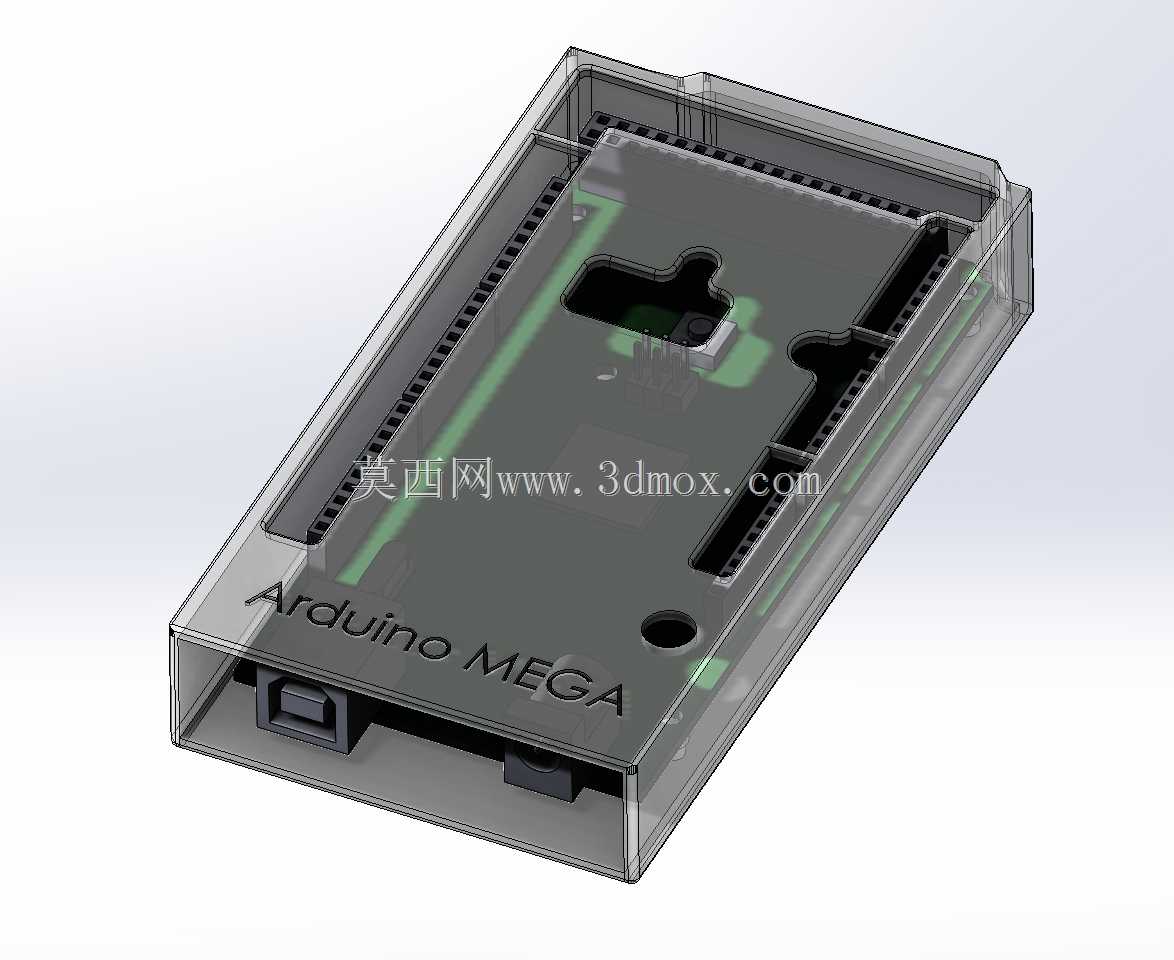

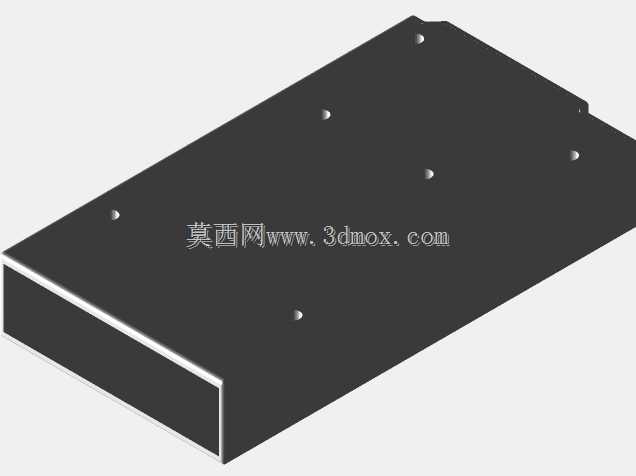

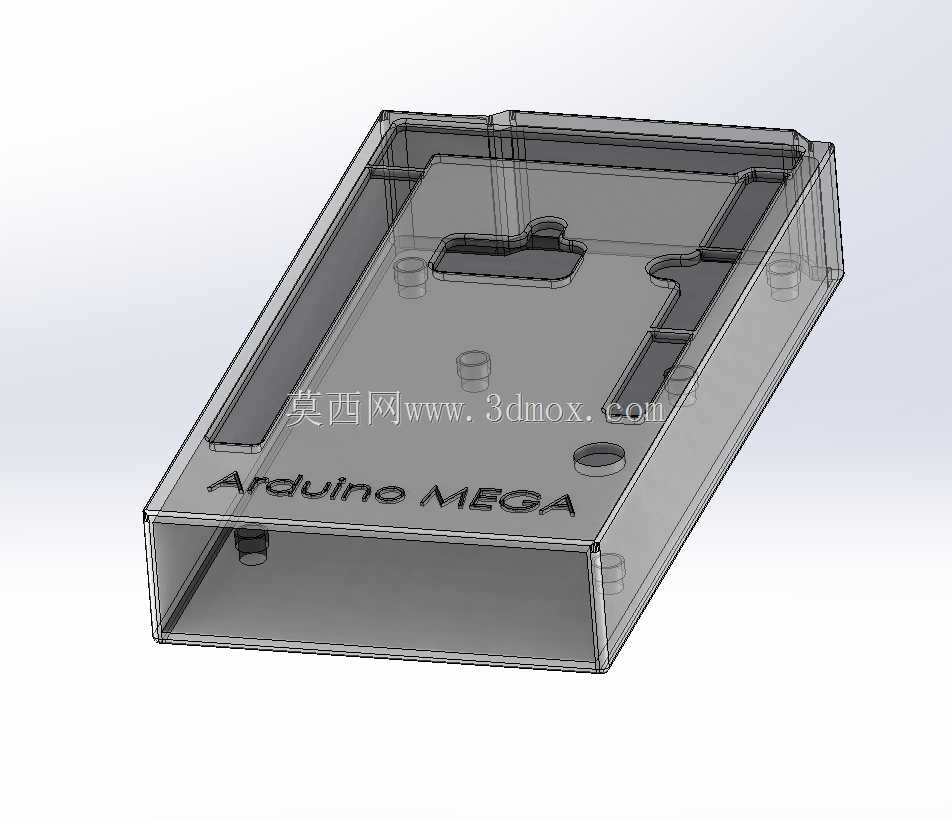

　　这款Arduino Mega开发板防护外壳，主要面向嵌入式开发、开源硬件项目调试、小型智能设备原型搭建场景使用，日常在实验室调试、教学演示、小型工控项目部署环境中，能有效避免开发板裸露带来的引脚误碰短路、积灰落尘、外力磕碰损坏等问题。设计阶段首先围绕开发板本身的安装边界做基准定位，壳体内部型腔完全匹配Arduino Mega的标准外形尺寸，预留的安装卡位刚好卡入开发板四角的固定孔位，不需要额外螺丝就能实现板体的稳固限位，拆装时只需轻扣壳体边缘即可取出板体，兼顾固定可靠性与拆装便捷性。壳体采用半透明可视化设计，一方面可以直观观察板载电源指示灯、IO口状态灯的运行情况，调试时不用拆开外壳就能判断板卡供电与信号输出状态，

　　另一方面透明材质也能在教学演示场景中清晰展示开发板的元件布局，方便讲解硬件接线逻辑。接口位置的预留完全对齐开发板原生接口布局，USB编程接口位置做了下沉式开口，不影响常规USB方口数据线的插拔，侧边排针位置预留了通槽，外接杜邦线、扩展模块时不需要拆除外壳就能直接接线，电源接口、复位按键位置也对应做了避让开孔，手指可以直接触按复位键，不会被壳体边缘遮挡。壳体壁厚做了均匀化处理，整体壁厚控制在1.5mm，既保证足够的结构强度，日常堆叠、轻微磕碰不会出现壳体开裂，也不会因为壁厚过大导致整体尺寸冗余，安装后整体外轮廓尺寸仅比裸板大出3mm左右，不会占用过多安装空间，方便集成到小型项目的设备外壳内部。壳体表面做了微磨砂纹理处理，

　　减少日常使用中的指纹残留与划痕，边缘位置全部做了R1圆角过渡，没有尖锐棱角，拿取时不会划伤手部，也不会刮伤连接的导线绝缘层。设计时还考虑了散热需求，壳体对应板载主控芯片、电源稳压芯片的位置预留了微小的散热间隙，长时间运行时芯片产生的热量可以通过间隙自然散出，不会因为密闭壳体导致芯片过热降频。对于经常需要携带开发板外出调试、做项目演示的开发者来说，这款外壳可以避免板卡在收纳过程中引脚被挤压弯折，也能防止口袋里的金属物件误触引脚造成短路，有效延长开发板的使用寿命。
