外螺纹M20x1.5连接器多规格密封端盖

　　这类外螺纹连接端盖主要应用在工业流体管路、气动液压回路以及机电设备的外接接口防护场景，日常在机床液压站、车间集中供气支路、户外机电设备的预留接线端口处都能见到同结构产品的身影，核心作用是在管路或设备接口闲置时实现端口密封，阻挡外界粉尘、水汽、切削碎屑进入腔体内部，同时避免管路内部残留的介质泄漏造成污染或压力损失。

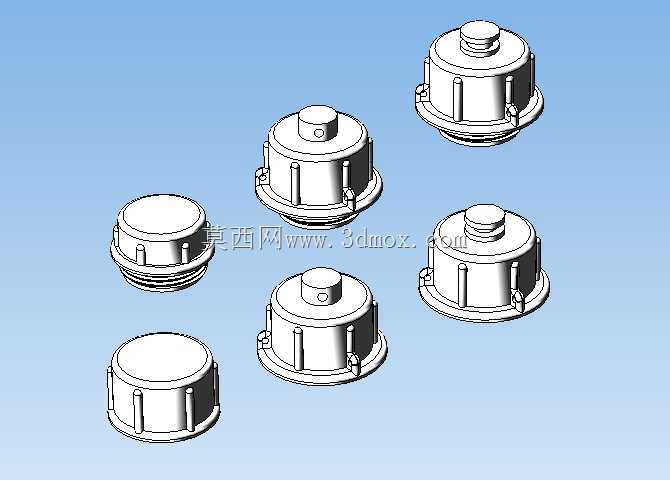

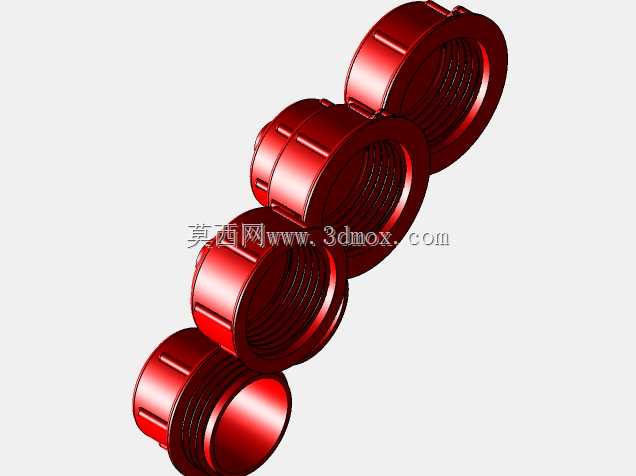

　　从结构设计来看，端盖的螺纹段严格匹配GOST 25930-83标准的M20x1.5外螺纹规格，螺纹公差按照中等精度等级取值，能够直接与对应规格的连接器内螺纹端口旋合，不需要额外加工转接结构。不同版本的端盖在顶部结构做了差异化设计：部分版本采用平顶无凸台结构，适合安装在空间紧凑、外部有其他部件排布的接口位置，不会产生结构干涉；部分版本在顶部设置了圆柱形凸台与径向定位孔，方便安装时使用工具施加拧紧力矩，也可作为防松锁丝的穿接点位，适配振动幅度较大的设备安装场景；还有版本在盖体侧面设置了对称的加强筋与卡扣位，既提升了端盖整体的结构强度，避免拧紧时侧壁变形，也能配合配套的防脱卡件实现二次锁止，防止设备运行过程中螺纹受振动松脱。

　　安装边界方面，端盖旋合后的最大外径控制在32mm以内，轴向总高度根据版本不同在18mm到28mm区间，设计时预留了1.5mm的密封垫片安装槽位，安装时搭配对应规格的丁腈橡胶或紫铜密封垫片，即可满足0.6MPa到1.6MPa压力区间的静密封需求。建模过程中对螺纹收尾、棱角倒钝、加强筋过渡位置都做了符合机械加工工艺的处理，所有转角处设置了R0.5到R1的工艺圆角，既避免注塑或机加工过程中出现应力集中导致的零件开裂，也能去除加工毛刺，提升安装操作的安全性。不同版本的端盖可根据实际使用场景灵活选型，在设备预留接口的临时封堵、出厂运输过程中的端口防护、检修期间的管路密封等场景下都能稳定发挥作用，不需要对原有连接器结构做任何改动，直接替换安装即可。
