聚合物膜生产线牵引辊组件结构设计

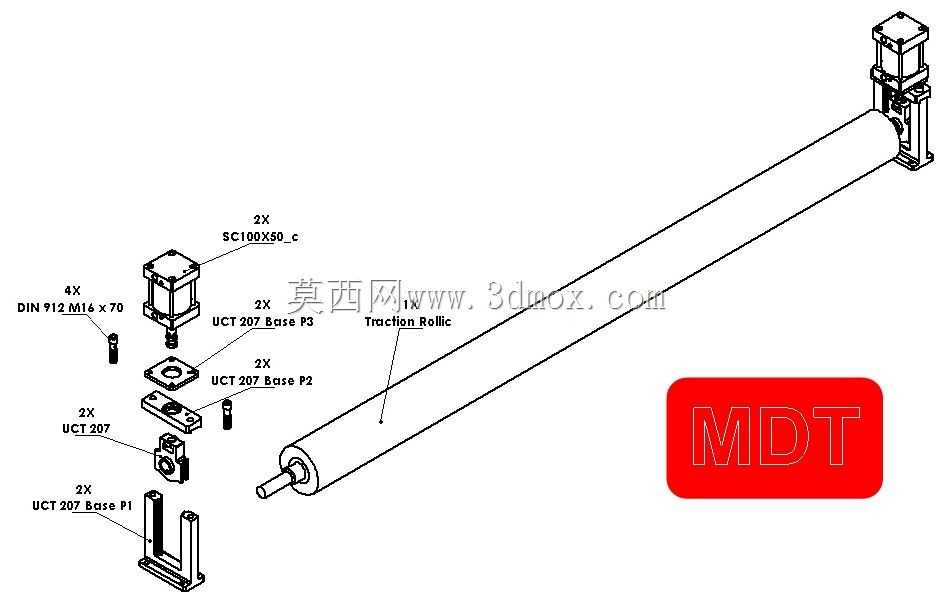

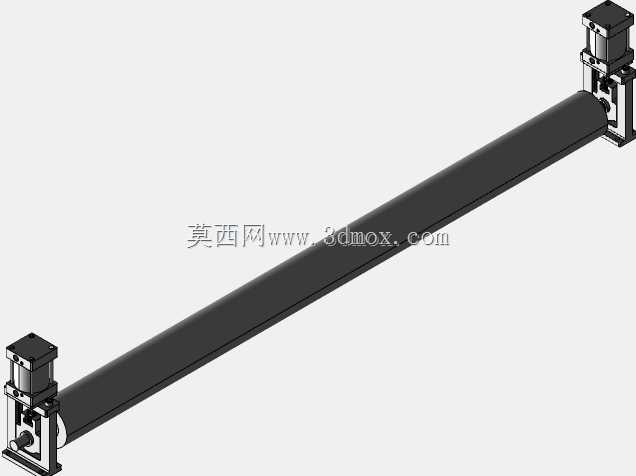

　　这套牵引组件主要面向聚合物膜连续生产工段的膜材牵引输送需求，在流延膜、拉伸膜、功能性隔膜的生产线布局中，牵引辊是衔接前段成膜、后段分切收卷的核心传动单元，直接决定膜面走料张力的稳定性，一旦牵引辊的安装同轴度、压合力度匹配不到位，很容易出现膜面褶皱、走偏、拉伸率不均的问题，直接影响整线成品率。从结构拆分来看，核心的牵引辊采用长圆柱辊体设计，辊面加工精度需满足连续走料的平面度要求，避免辊面凸起划伤膜面，辊体两端通过带座轴承实现回转支撑，配套的轴承座分为三种安装基座结构，分别适配不同的机架安装位，可根据生产线的机架型材间距灵活调整固定位置，不需要额外加工定制转接板，降低现场安装的改造成本。辊体的压合动力采用标准气缸提供下压力，

　　气缸通过法兰安装板固定在机架上方的安装立板上，气缸伸出端直接压合在上轴承座位置，可通过气源压力调整压合力度，适配不同厚度、不同材质的聚合物膜牵引需求，避免压力过大压伤膜面，或是压力不足出现辊面打滑、走料速度失准的问题。设计过程中优先考虑了安装维护的便捷性，所有连接紧固件采用统一规格的外六角螺栓，轴承座与安装基座之间采用定位销加螺栓的双重固定方式，既保证长期运行的连接刚性，也方便后期更换辊面、维护轴承时快速拆装，不需要整体拆卸机架上的其他关联部件。从安装边界来看，整套组件沿辊体轴向的安装长度需匹配生产线的有效膜幅宽度，气缸安装位的垂直高度需预留足够的维护空间，方便操作人员调整气缸行程、更换密封件，

　　两侧的轴承安装座需保证同轴度公差控制在合理范围内，避免辊体回转过程中出现径向跳动，影响走料精度。实际运行过程中，辊体的回转阻力通过带座轴承的预紧调整控制，既保证回转顺畅无卡滞，也避免轴承间隙过大导致辊体窜动，配套的安装基座设置了长条形调节孔，可在安装时微调辊体的水平度，保证辊体轴线与膜材走料方向垂直，从根源上减少膜面走偏的概率。
