斜置式圆形无线充电座结构设计方案

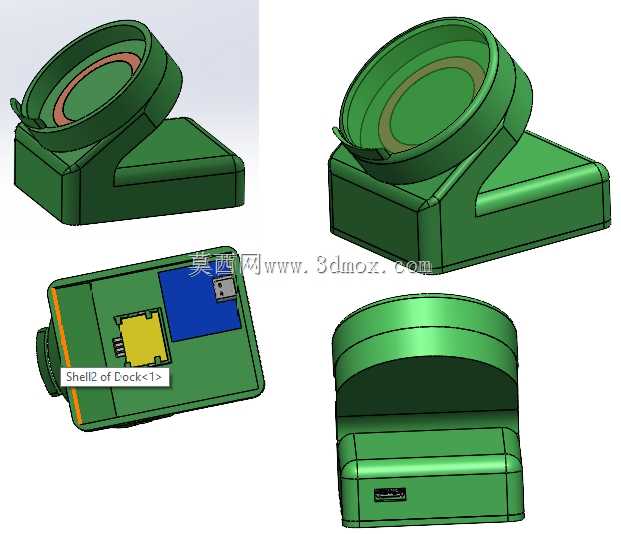

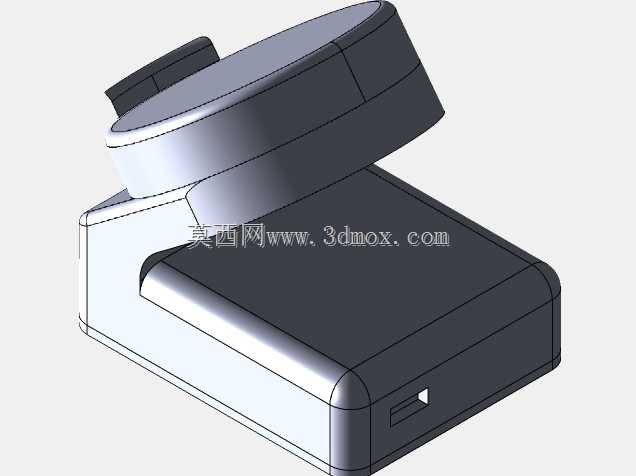

　　这款斜置式圆形无线充电座，主要面向桌面消费电子充电场景设计，适配支持无线充电协议的圆形表盘智能穿戴设备、小尺寸圆形无线充电外设，日常放置于办公桌面、家用床头柜、前台接待台等区域，无需插拔充电线，将待充电设备对准放置区域即可完成充电动作，解决传统有线充电接口磨损、线材杂乱的使用痛点。从结构设计逻辑来看，整体采用底座加斜置承托台的分体整合式结构，底座为带圆角的方形块状结构，底部预留足够的平面接触面积，放置时可保证整体重心落在底座支撑范围内，即使受到轻微的桌面碰撞也不会出现侧翻问题，底座内部预留了无线充电发射模块、电路控制板、接口组件的安装空间，侧壁预留Type-C供电接口的开孔位置，无需额外拆解即可完成供电线材的插拔操作。

　　斜置承托台采用与底座一体化的倾斜支撑结构，承托面为内凹圆形结构，内凹弧度与待充电设备的圆形外轮廓匹配，放置时可自动完成对位，避免充电过程中设备滑落导致充电中断，承托面内部预留发射线圈的安装槽位，线圈位置正对承托区域中心，保证充电时的耦合效率，减少无效能耗。承托台与底座的衔接位置采用大圆角过渡结构，既可以消除注塑生产时的应力集中问题，提升壳体结构强度，也能避免尖锐棱角划伤用户或者待充电设备的表面。从内部结构布局来看，底座内部的电路板安装位设置了定位柱与卡扣结构，组装时无需额外打胶即可完成电路板的固定，线圈与电路板之间预留走线槽位，可避免组装时线材被壳体挤压破损，壳体壁厚均匀设置，符合注塑成型的工艺要求，生产时可减少缩痕、

　　缺料等不良问题。安装边界方面，整体底座的占用面积远小于常规方形平板无线充电器，桌面摆放时不会占用过多的有效使用空间，斜置的承托角度经过适配，用户放置或拿取设备时无需刻意低头对位，日常使用的操作流畅度更高，承托面的内凹深度经过合理设置，既可以保证设备放置后的稳定性，也不会因为深度过大导致设备取放困难。壳体的分模线设置在结构衔接的隐蔽位置，组装完成后不会在外观面露出明显的合模痕迹，兼顾结构实用性与外观整洁度。
