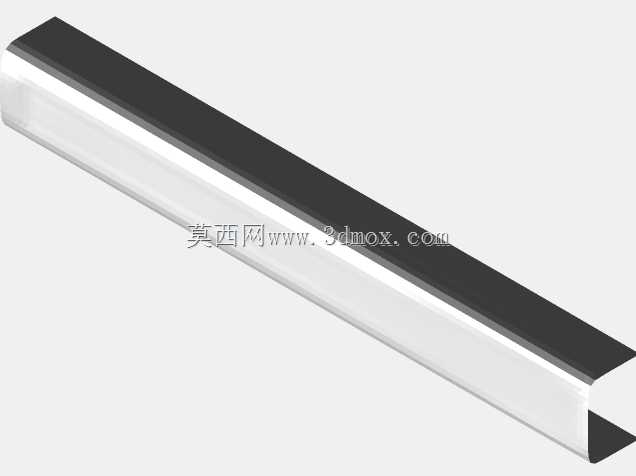

叠层复合材料辊轧成型U形通道结构设计

　　叠层复合材料辊轧成型U形通道，主要面向航空航天内饰、新能源汽车轻量化结构件、高端建筑围护系统的连续化生产场景，这类U形构件作为承载与导流两用的基础结构件，传统冲压工艺难以适配叠层材料各向异性的成型特性，容易出现层间剥离、边角开裂、回弹超差等问题，辊轧连续成型方案则能通过多道次渐进变形，有效降低单次成型的应力集中风险，适配长尺寸定尺构件的批量生产需求。整套辊组采用平辊与立辊交替排布的设计思路，初始道次通过平辊完成叠层板料的预压校平，消除原材料开卷带来的波浪变形与内应力不均，中间道次逐步通过带弧度的成型辊轮对板料两侧进行渐进弯边，每道次弯边角度控制在10-15度区间，避免单次弯折角度过大导致的纤维断裂，

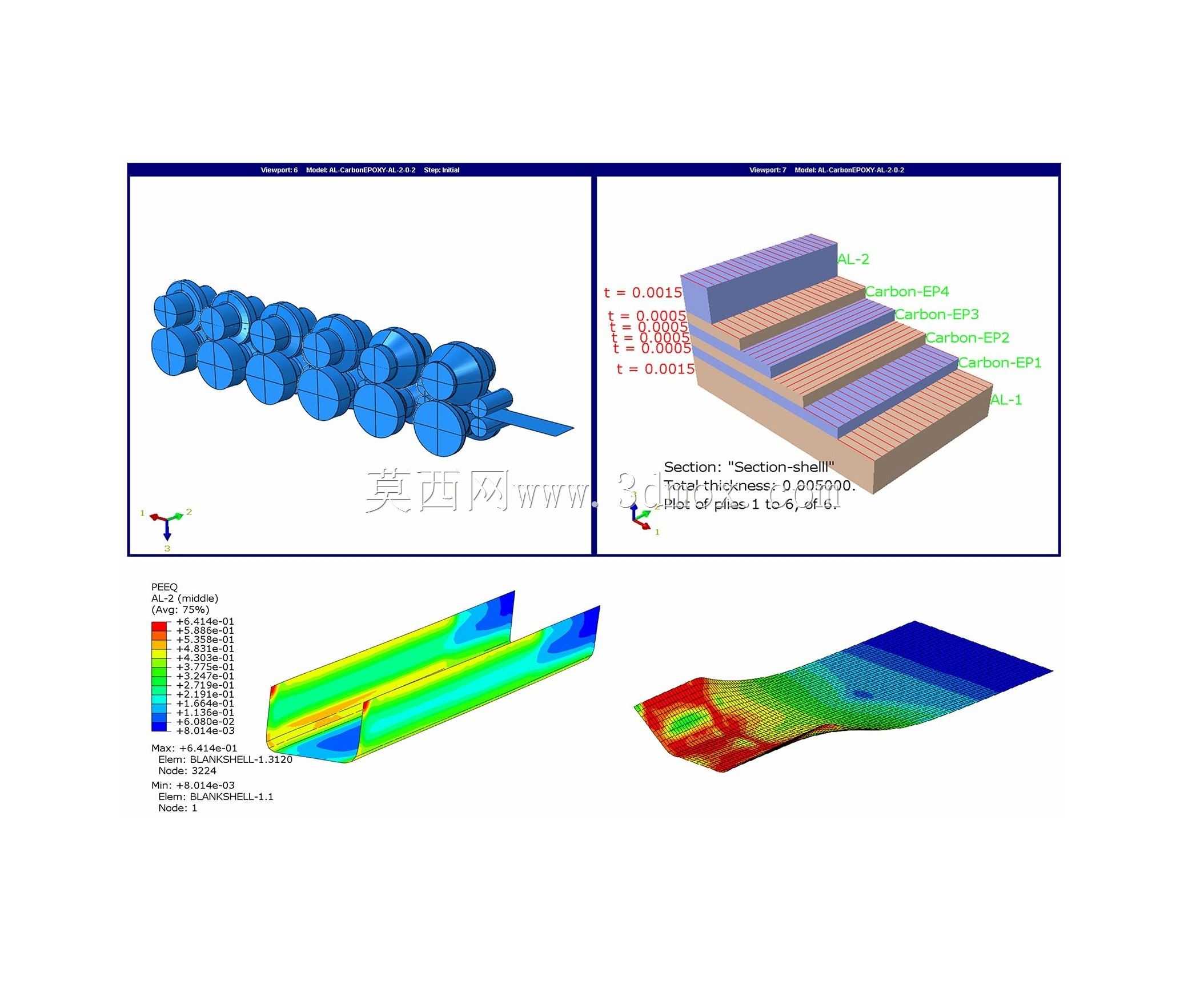

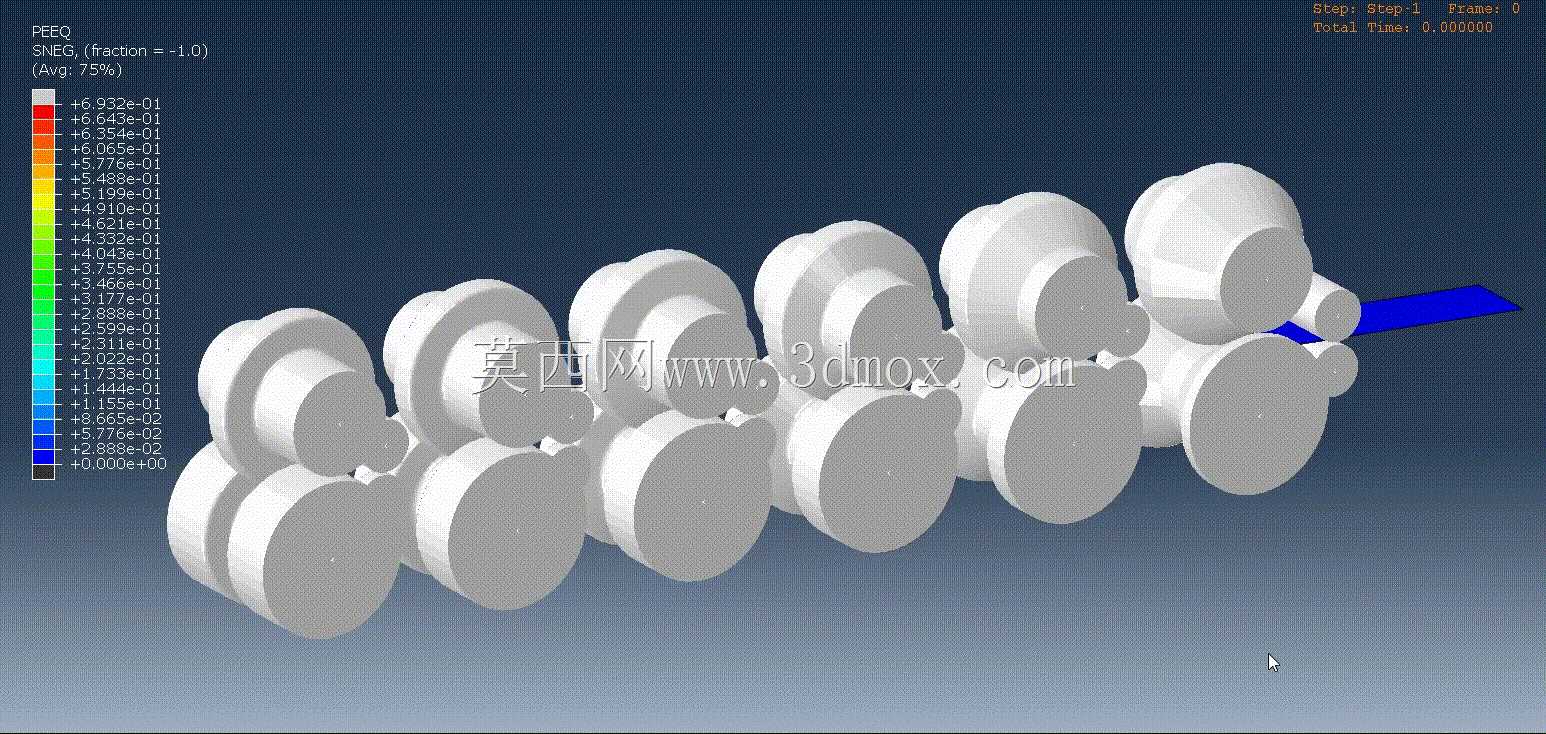

　　最终道次通过定型立辊保证U形截面的开口尺寸、侧壁垂直度与底部平面度满足装配公差要求。从成型边界来看，整套辊系的安装基准以底部送料平台为统一基准，各辊轴的同轴度公差控制在0.02mm以内，相邻辊组的中心距根据板料进给速度匹配设计，避免板料在辊间出现堆料或拉薄问题，成型通道的截面尺寸可通过调整立辊的轴向位置适配不同宽度、不同壁厚的叠层板材，常规适配的板料总厚度范围覆盖0.5-3mm，成型后的U形通道侧壁高度最大可达120mm，满足多数轻量化结构件的尺寸需求。针对叠层复合材料的层间结合特性，成型过程中配套的有限元模拟可精准捕捉每道次辊压下的层间剪切应力、各铺层的应变分布以及成型后的回弹量，通过提前调整辊轮的型面补偿量，

　　抵消复合材料回弹带来的尺寸偏差，同时可识别出层间应力集中的危险区域，优化辊轮的圆角半径与压下量参数，避免成型过程中出现分层、褶皱等缺陷。实际生产应用中，该套辊轧结构可直接集成到连续板材成型生产线中，配合开卷机、加热装置、定尺切断设备实现全流程自动化生产，相比传统模压工艺，生产效率可提升4倍以上，材料利用率能达到95%以上，尤其适合碳纤维增强树脂基、玻璃纤维增强树脂基这类叠层复合材料的U形截面构件量产，成型后的构件无需二次校形即可直接进入后续装配或粘接工序，有效降低后续加工的成本与周期。
