CA6140车床配套活塞曲柄连杆组合结构

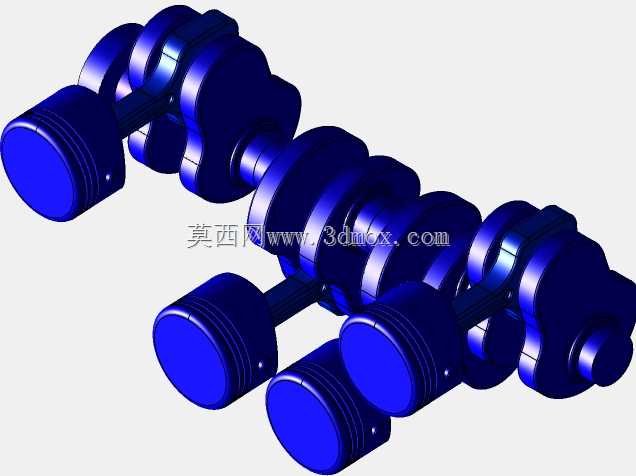

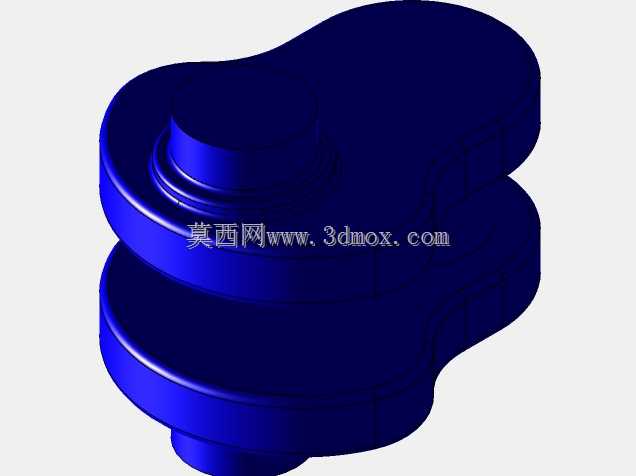

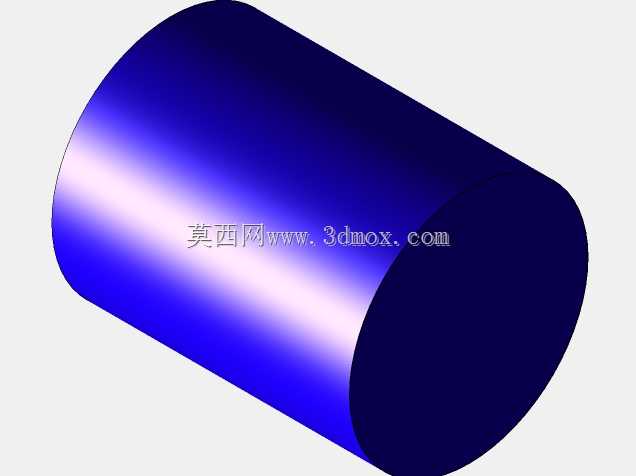

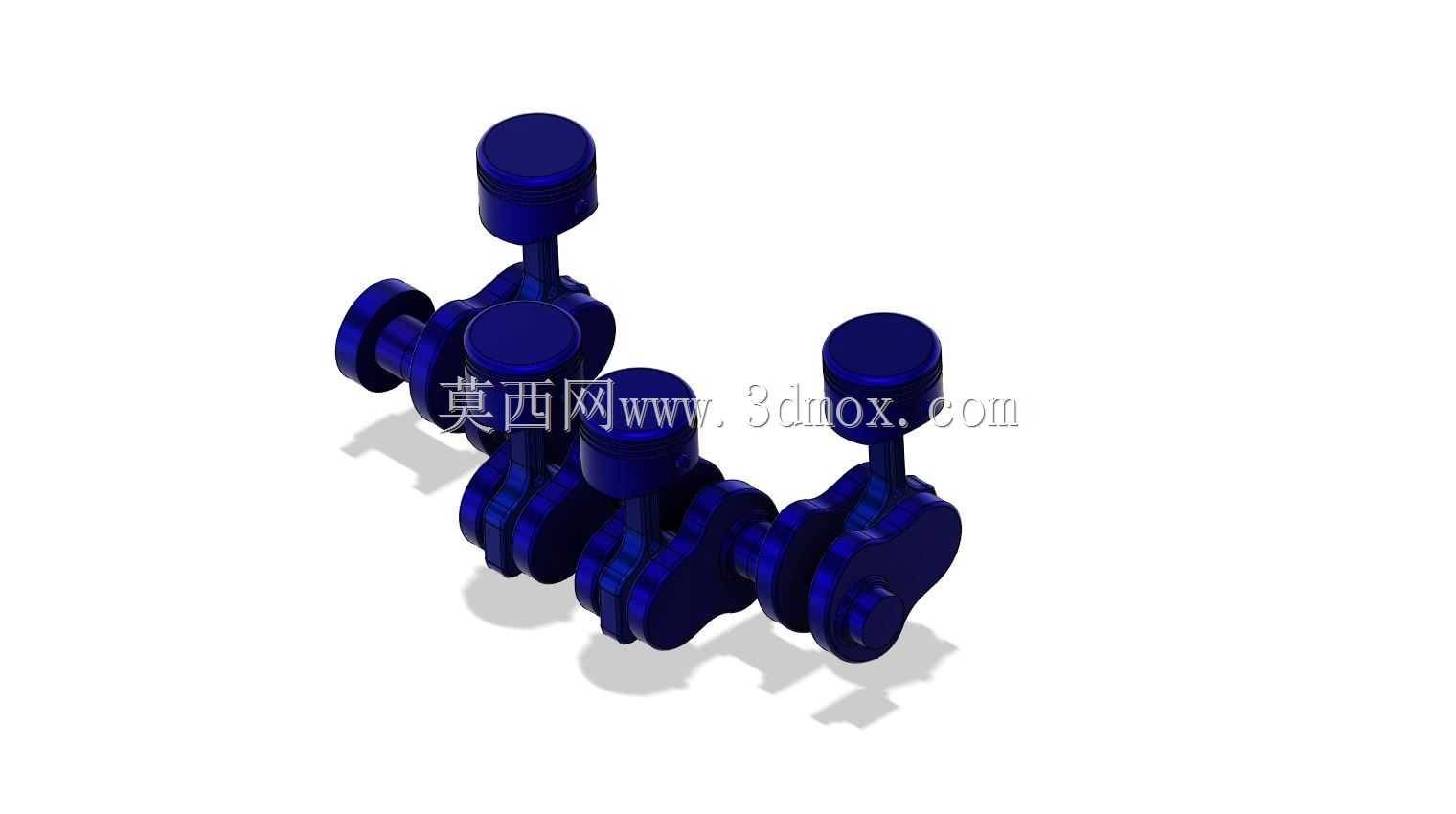

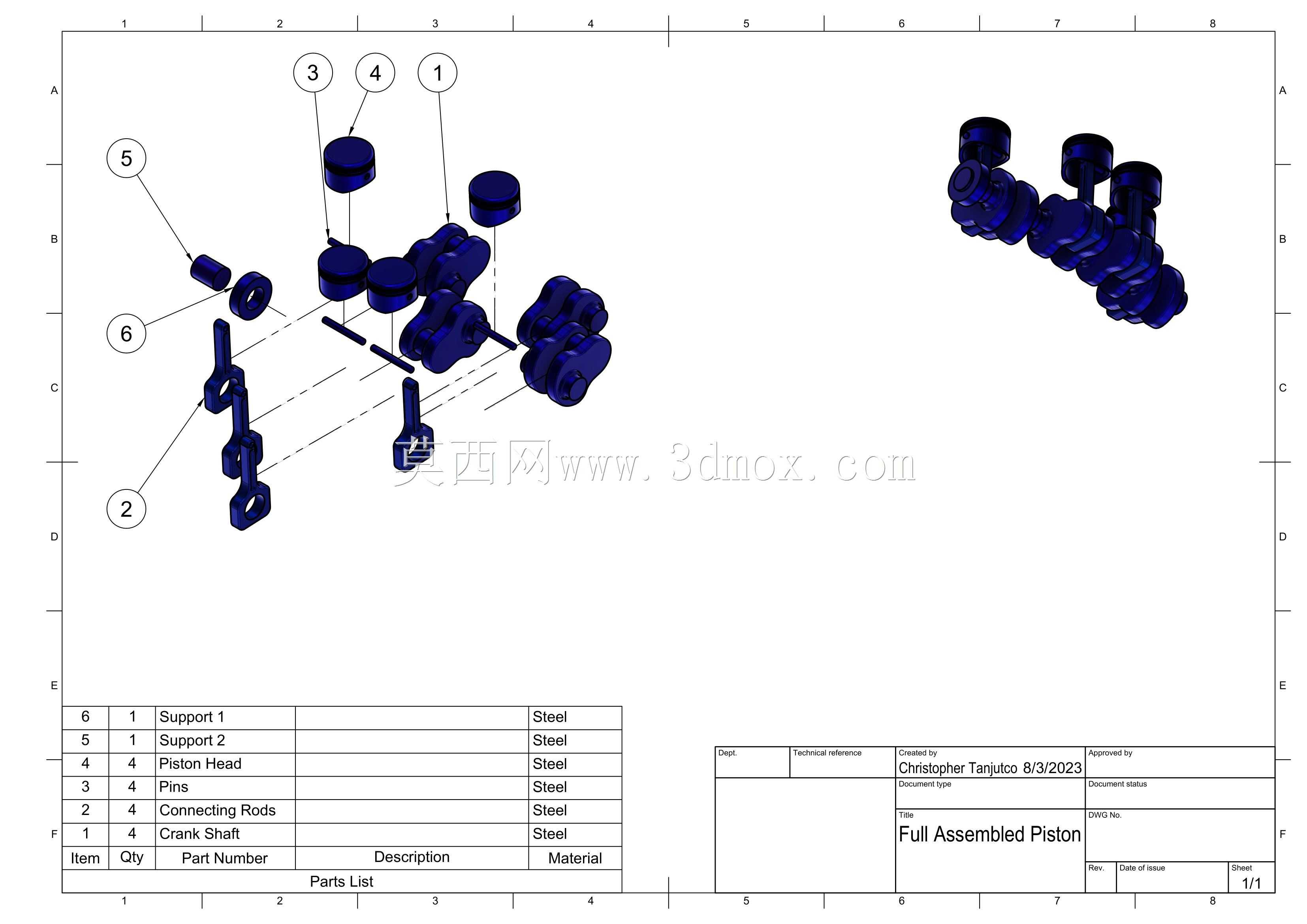

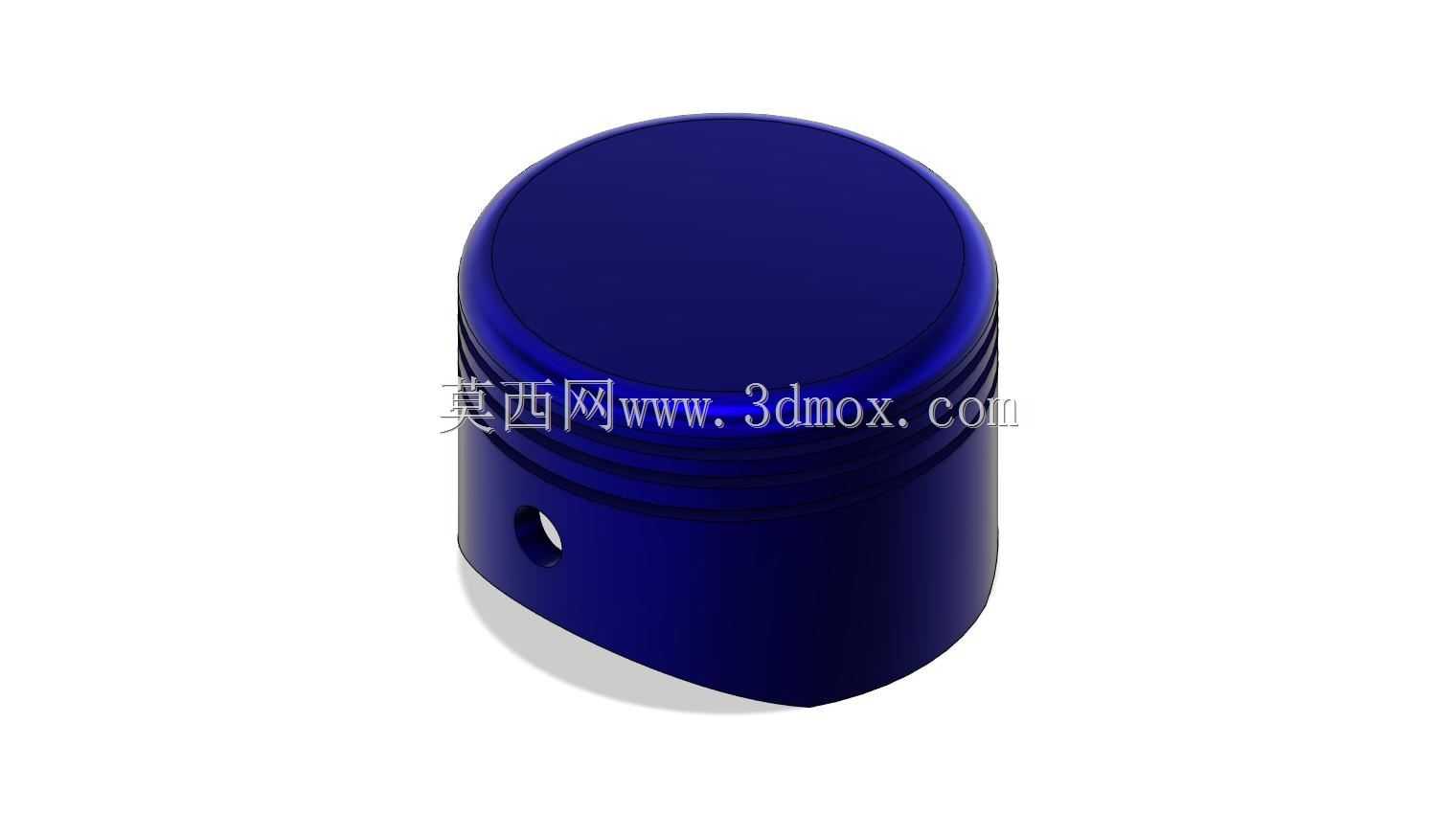

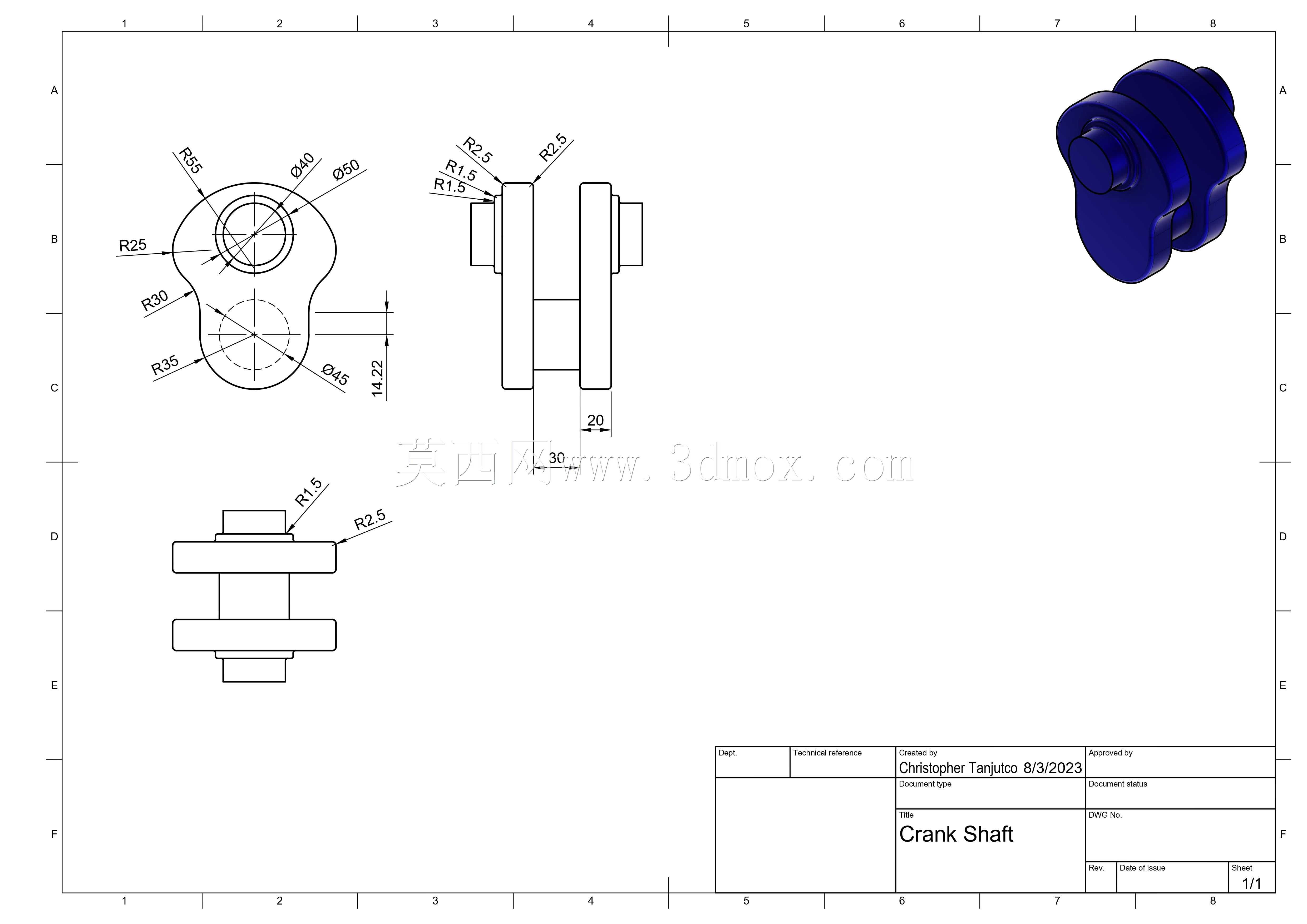

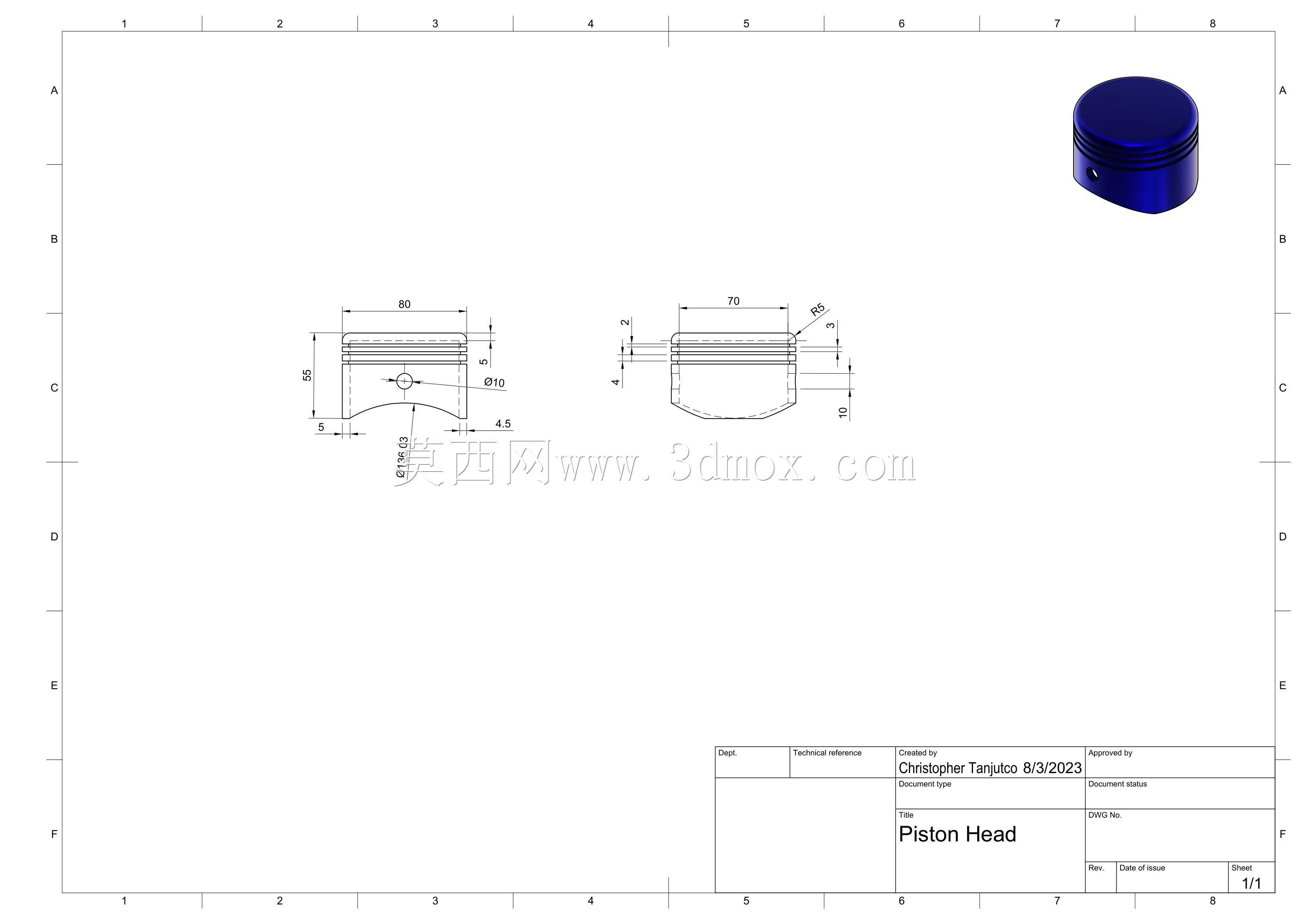

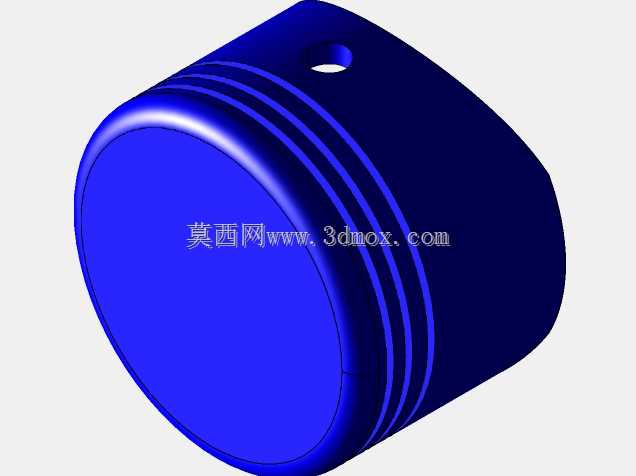

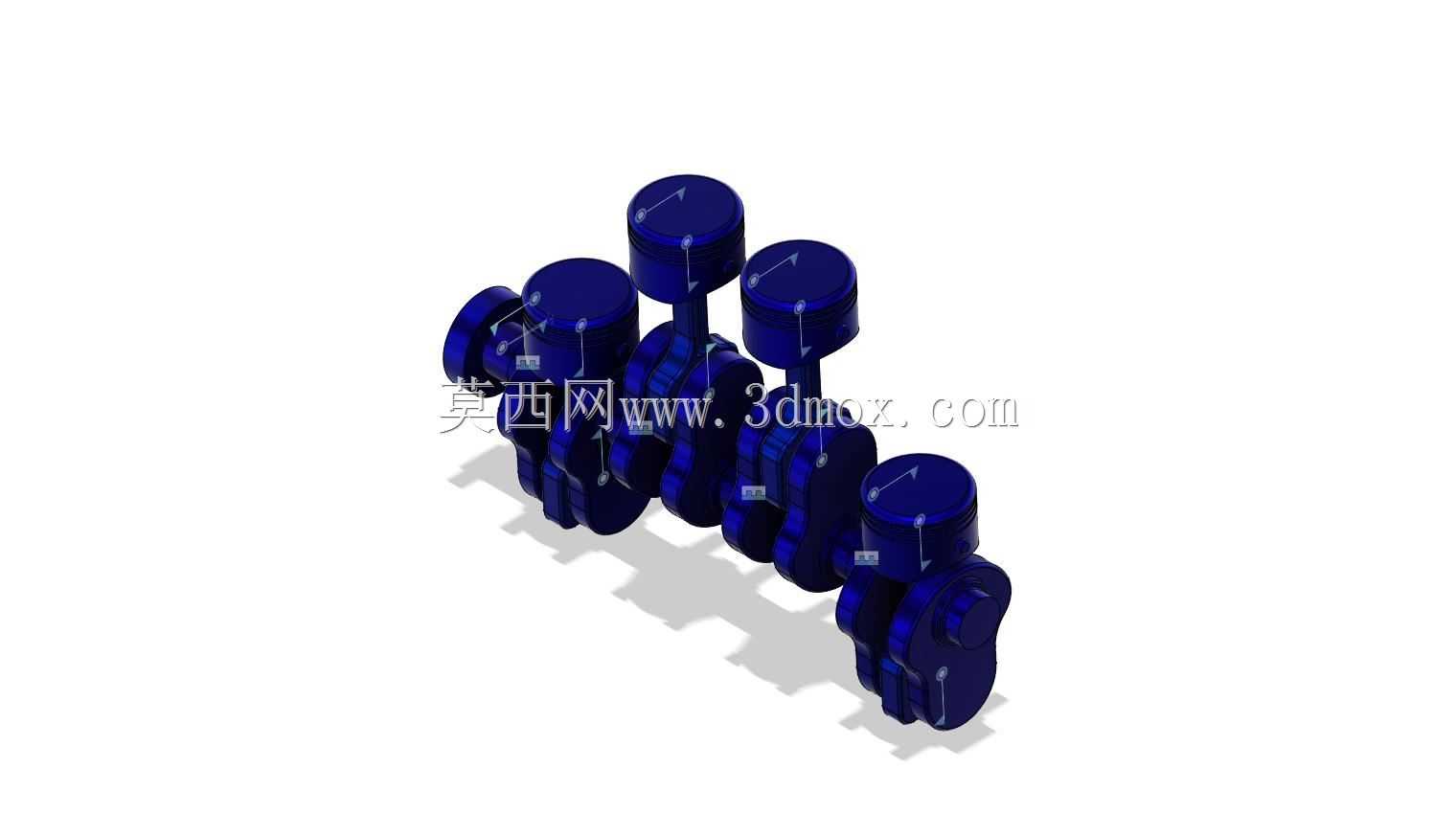

　　这套活塞曲柄连杆组合结构，是CA6140普通车床相关传动系统的核心运动转换部件，在机床的进给传动、主轴辅助动力传递场景中承担着将旋转运动转化为直线往复运动，或是将直线推力转化为旋转扭矩的关键作用，实际应用中可适配车床的液压进给单元、润滑系统动力驱动模块，也可作为小型动力输出端的运动转换构件使用。从结构设计来看，整套组件采用同轴多缸并列布局，四个活塞单元沿曲轴的曲柄销相位依次排布，每个活塞的裙部导向段与配套缸筒的配合间隙控制在0.02-0.04mm区间，保证往复运动时无卡滞、无过量窜动，活塞顶部的承压面做了平面度强化处理，可均匀承受介质推力或是机械传动的轴向载荷。曲轴部分采用整体式锻造结构的建模思路，曲柄臂与主轴颈、

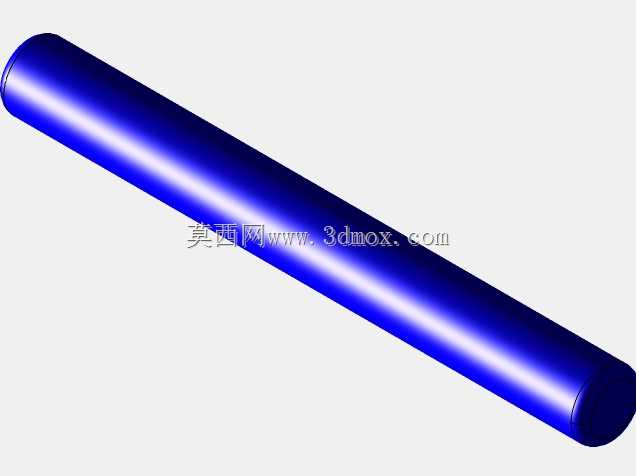

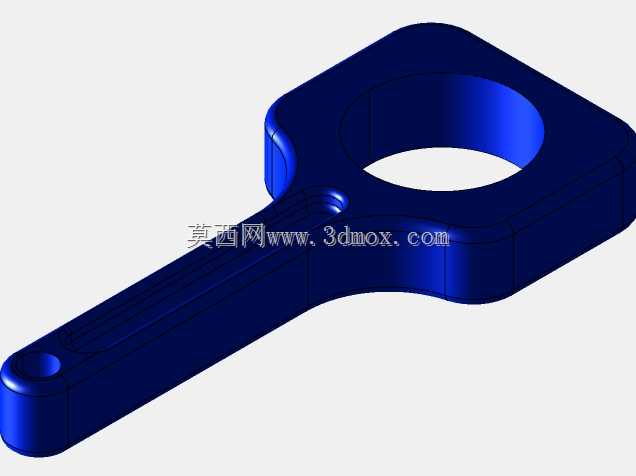

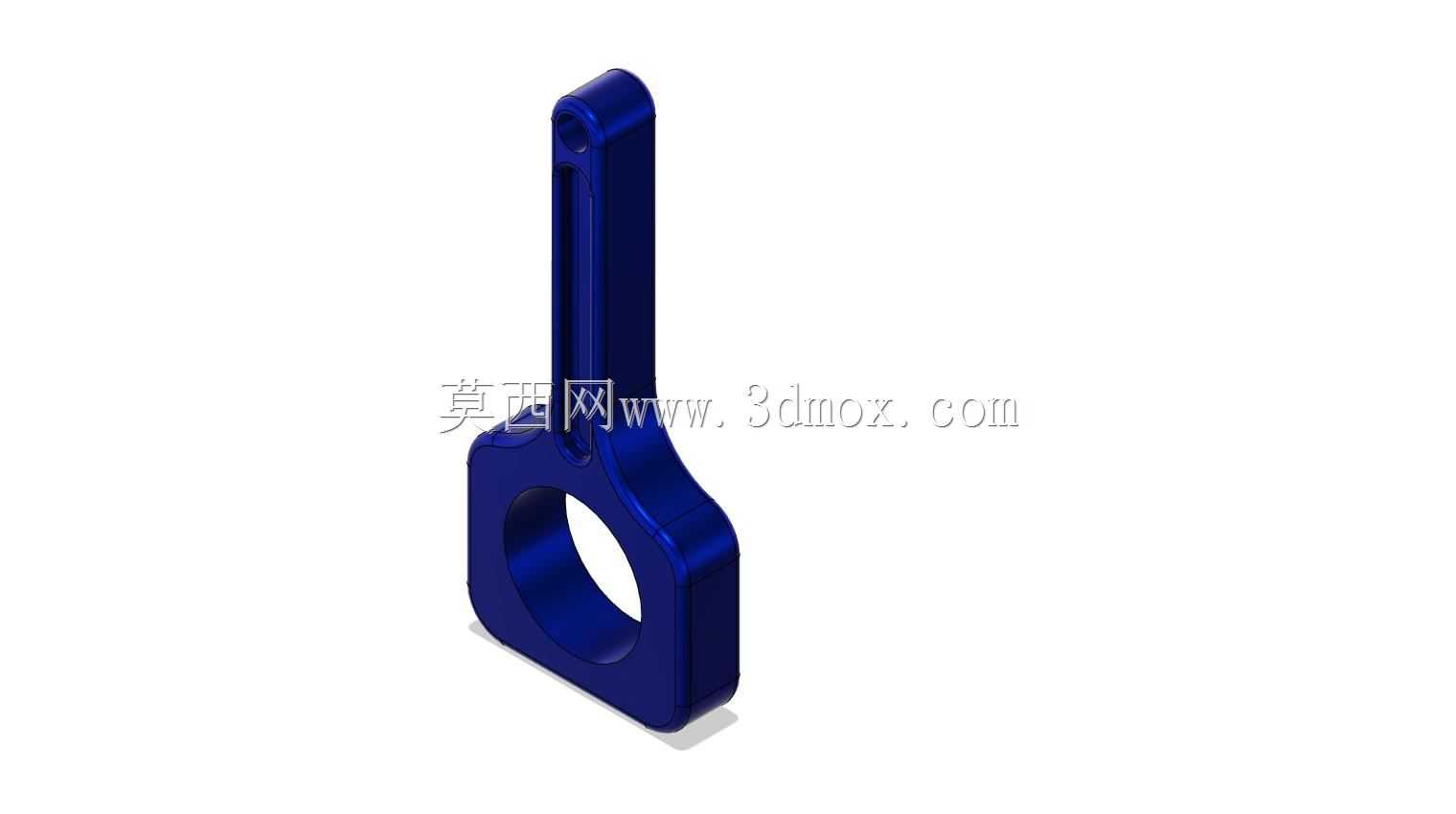

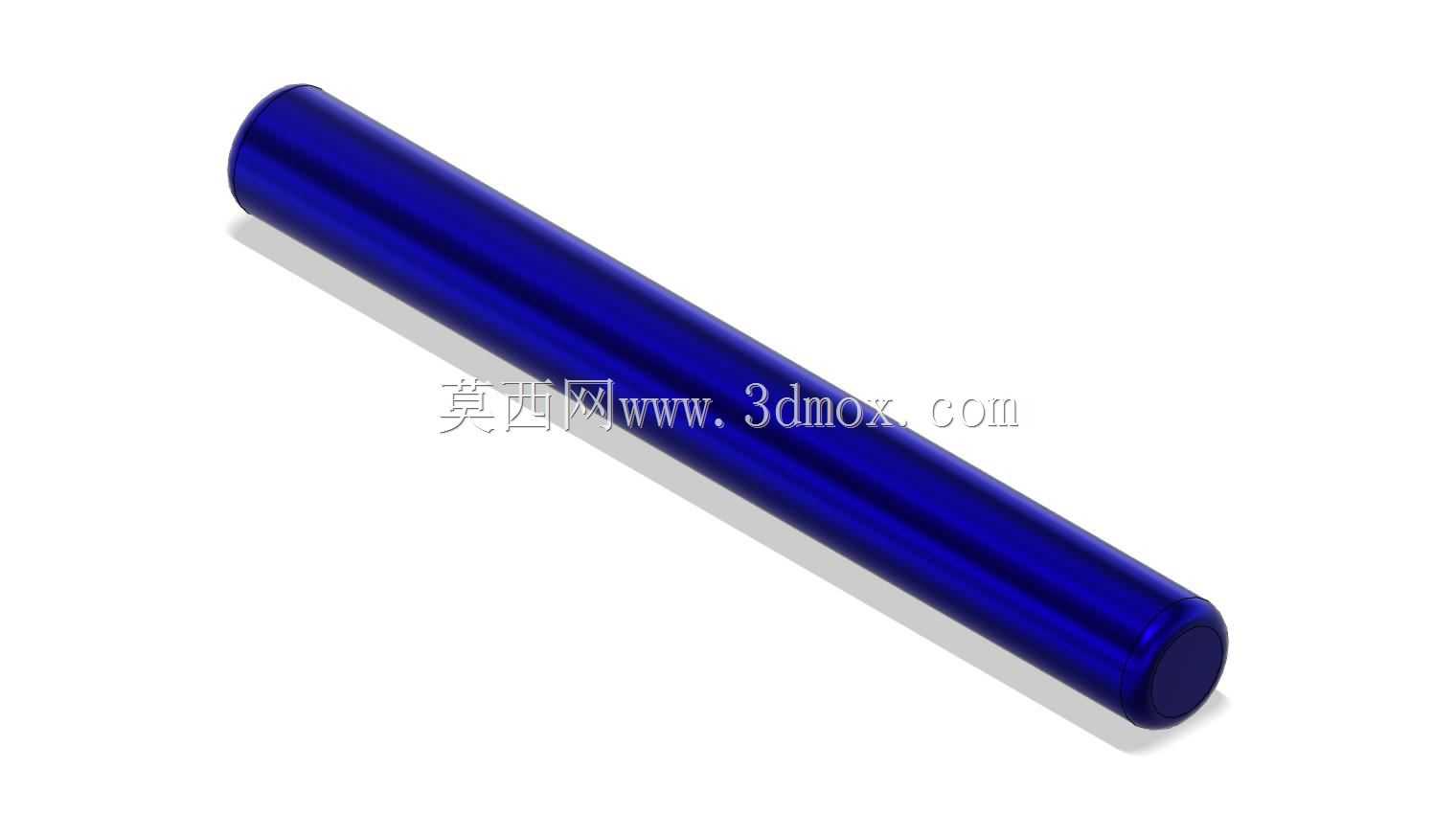

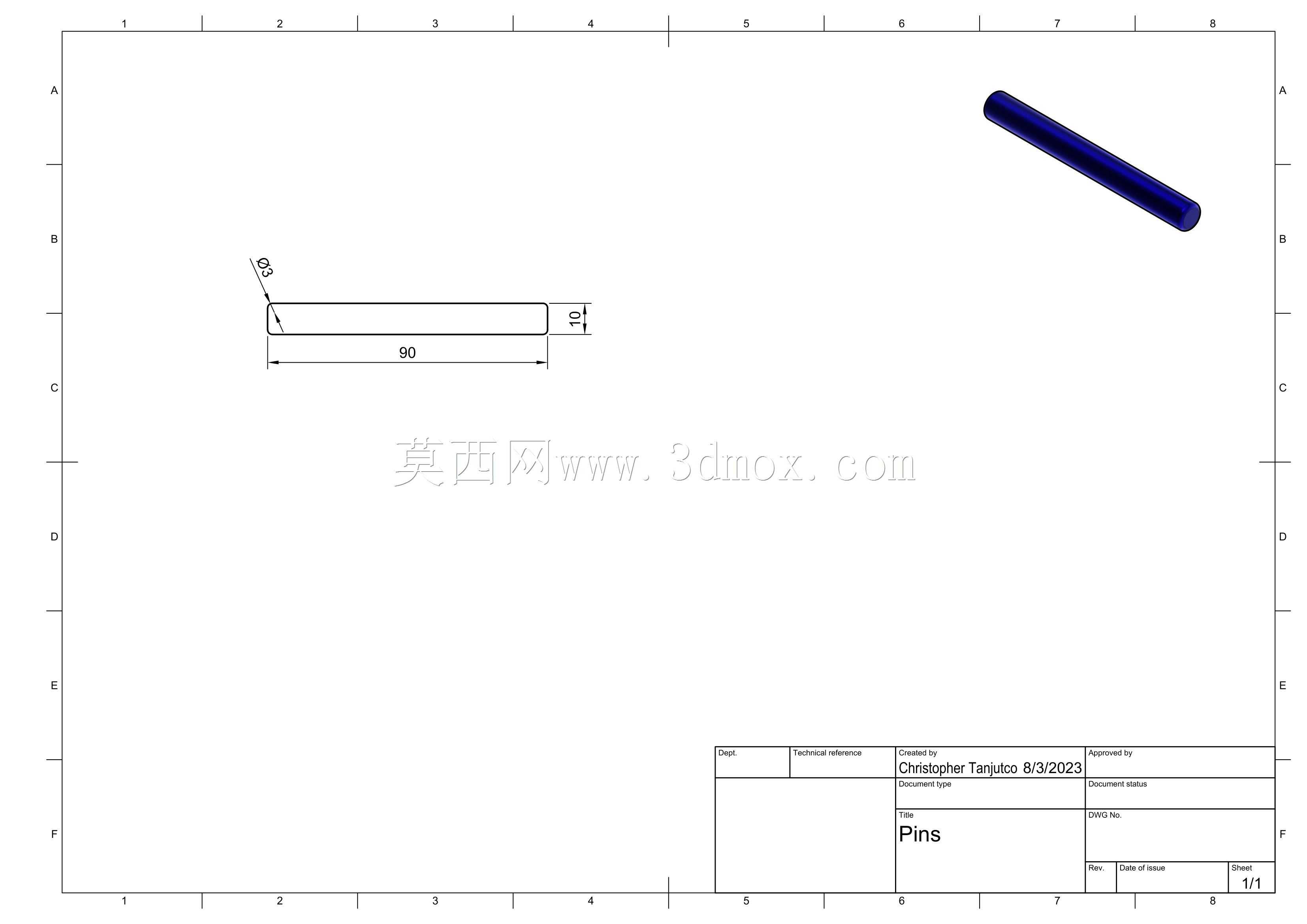

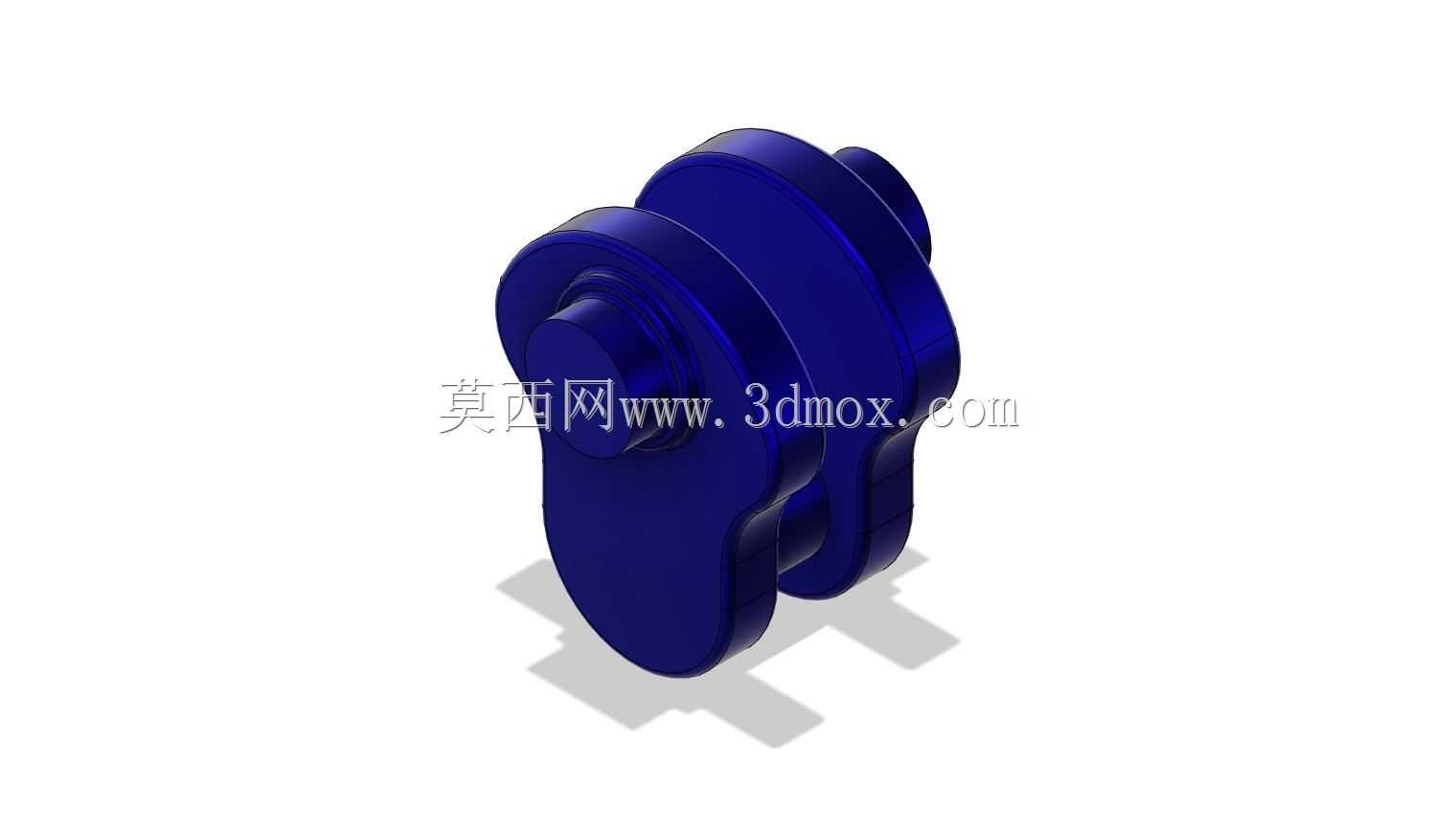

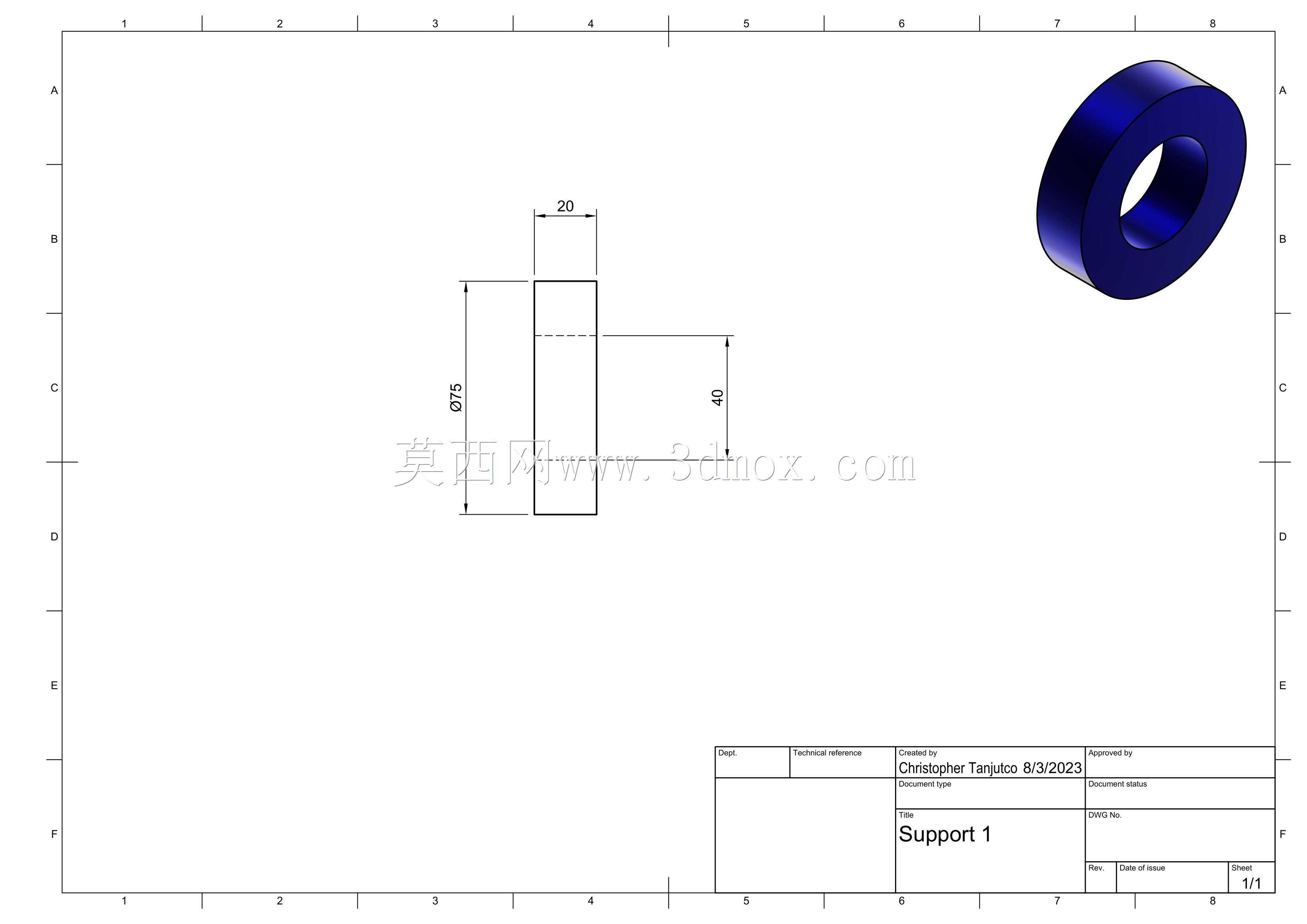

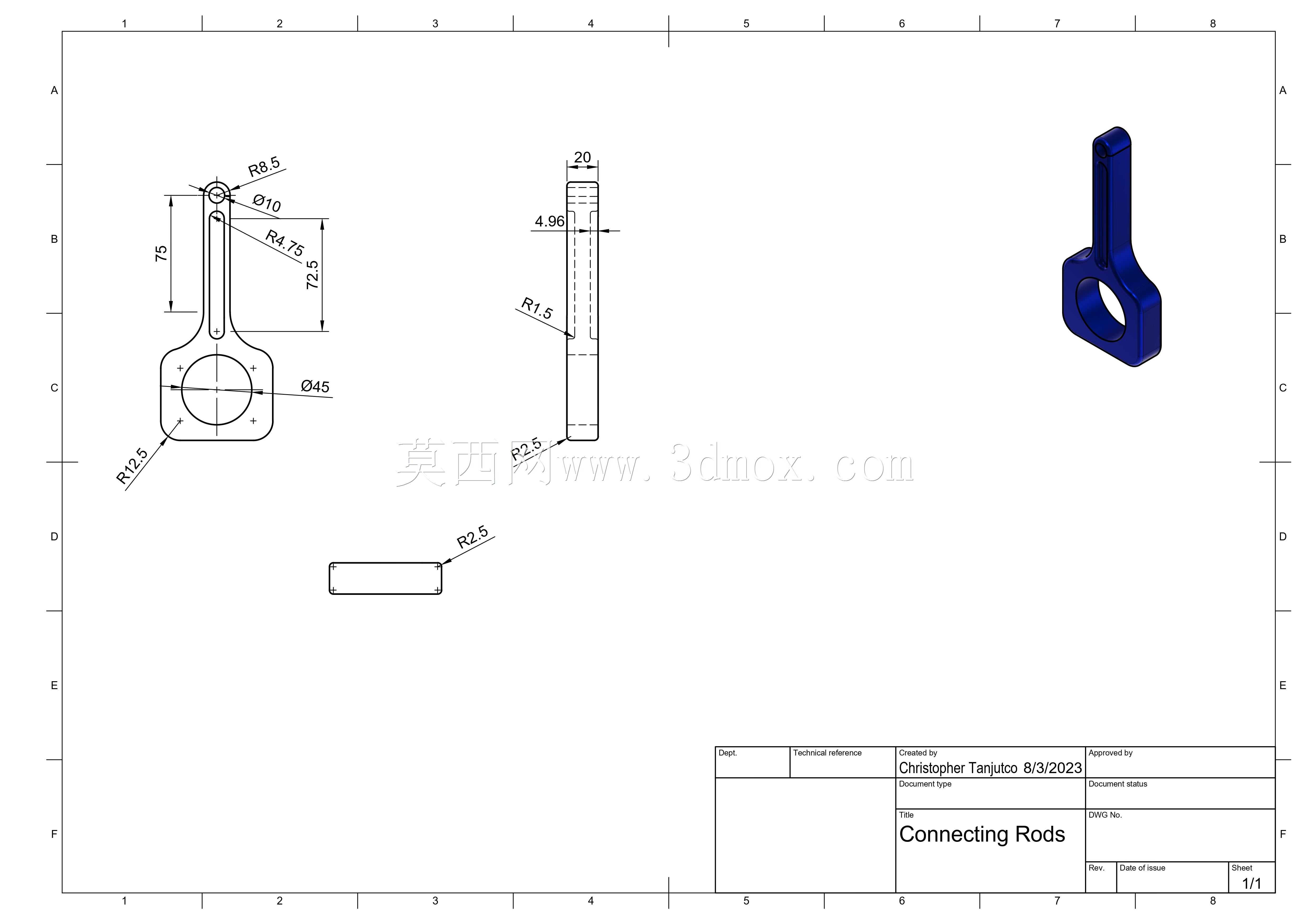

　　曲柄销的过渡位置均做了圆角应力释放设计，避免交变载荷下的应力集中断裂问题，每个连杆的大头端与曲柄销采用剖分式配合结构，小头端通过活塞销与活塞本体铰接，铰接位置的配合间隙预留了热膨胀余量，可适应长时间连续运转下的温升形变。安装边界方面，整套组件的轴向总长度适配CA6140车床对应安装腔的预留尺寸，主轴颈的同轴度公差在建模时按IT6级精度设定，两端的轴伸端可直接配套轴承座安装固定，活塞的往复行程与曲柄偏心距严格匹配，保证运动轨迹无干涉。建模过程中对每个运动副的配合关系做了完整约束，可直接用于运动仿真验证，查看不同转速下的组件运动轨迹、惯性力分布情况，也可作为传动结构设计的参考样件，用于同类运动转换机构的尺寸迭代、结构优化，帮助设计人员快速校核曲柄连杆配比、活塞导向长度等关键参数是否符合实际使用需求，避免设计阶段出现运动干涉、强度不足等常见问题。
