MDS100 1800V三相整流二极管桥模块

　　在工业整流电源、变频驱动、大功率充电机这类需要将交流电转换为直流电的电力电子场景中，三相整流桥是核心的功率变换器件，本次呈现的MDS100规格1800V耐压二极管桥，就是针对中高压大功率整流场景设计的分立功率模块。这类器件的实际用途，是在电路中完成三相交流电的全波整流，将输入的三相交流电压转换为平滑的直流电压，为后级的逆变单元、直流负载或者储能环节提供稳定的直流母线电源，常见于工业变频器的输入整流段、大功率开关电源的前级整流、电镀电源、电焊机以及新能源充电设备的整流回路中，相比分立二极管搭建的整流电路，集成式的桥模块能大幅减少布线带来的寄生参数，降低回路电感，提升整机运行的可靠性。

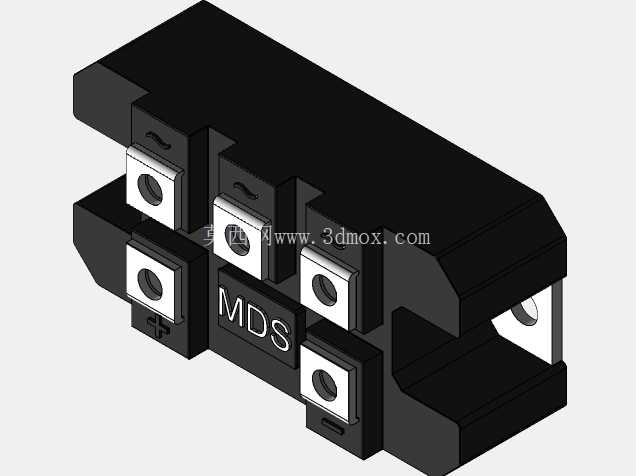

　　从功能特性来看，该模块额定通态电流可达100A，反向耐压1800V，能够适配常见的660V工业交流电网的整流需求，在额定工况下可以长期稳定承载连续通流，模块内部的二极管芯片采用压接式封装结构，散热路径直接从芯片传导到模块的金属基板，配合外部散热器可以实现良好的热扩散，避免芯片结温过高导致的性能衰减或者损坏。模块的主接线端子采用大尺寸铜质接线位，带螺丝锁紧结构，能够适配大线径的动力线缆连接，降低接线处的接触电阻，避免大电流工况下接线端发热的问题，端子旁清晰标注了交流输入与直流输出的极性标识，其中三个交流输入端子对应三相电的接入，两个带正负极标识的端子对应整流后的直流输出，能够避免安装时的接线错误。

　　在设计思路上，该模块采用了工业标准的三相整流桥封装外形，整体为黑色绝缘塑封外壳，外壳具备足够的机械强度与绝缘性能，能够耐受工业现场的振动、粉尘以及一定的温湿度变化，内部的六个整流二极管按照三相全桥的拓扑结构连接，通过内部的铜质连接桥实现电路连通，省去了外部布线的麻烦，同时模块的安装孔位设置在底部的散热基板上，采用通孔螺丝固定的方式，可以直接将模块锁紧在铝制散热器表面，安装时只需要在基板与散热器之间涂抹均匀的导热硅脂，就能保证良好的热传导效率。

　　从外形尺寸与安装边界来看，该模块整体为长方体结构，主接线端子全部布置在模块的顶面，接线位的间距满足高压电气的安全爬电距离要求，避免高压工况下出现极间飞弧的问题，模块的安装孔位间距符合行业通用的同规格整流桥安装尺寸，能够直接替换同参数规格的其他品牌同封装模块，不需要修改原有设备的安装板开孔与接线布局，降低设备维护时的替换成本。模块的本体高度控制在合理范围内，不会占用过多的柜内安装空间，接线端子的螺丝朝向垂直向上，在柜内布线时可以方便地完成线缆的锁紧操作，不需要额外预留侧向的操作空间。在实际选型应用中，需要根据实际的负载电流大小、工作环境温度匹配对应的散热器面积与风冷条件，保证模块在满负载运行时的结温处于器件允许的范围内，同时在回路中搭配对应的快速熔断器，避免短路故障时过大的电流冲击损坏模块。这类集成整流桥模块相比分立器件组装的整流电路，在生产装配时可以大幅减少接线工作量，降低装配出错的概率，同时紧凑的结构也能缩小整机的体积，提升功率密度，在中大功率的电力电子设备中有着非常广泛的应用。
