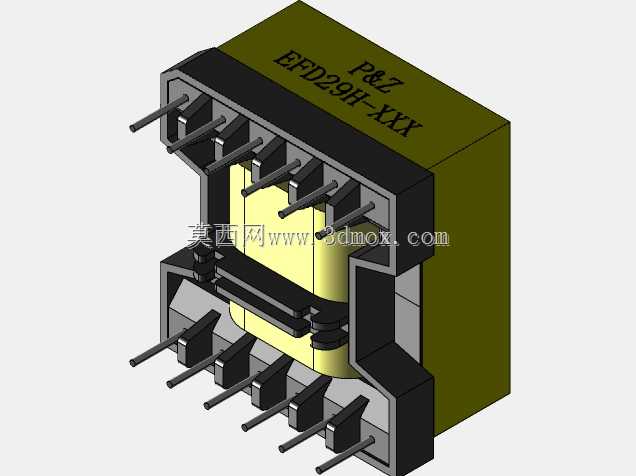

EFD29型6+6引脚高频电子变压器结构

　　这款EFD29规格6+6引脚的高频变压器，是开关电源、工控驱动板、小型电力电子装置里的核心磁电转换部件，日常选型中常被用于小功率AC-DC电源模块、伺服驱动辅助供电回路、工业控制板卡的隔离变压场景，承担电压变换、电气隔离、能量耦合传输的核心作用，能在高频开关工况下稳定传递能量，同时实现原副边电路的电气隔离，避免强弱电回路的干扰串扰。从结构设计来看，这款产品采用EFD型扁平磁芯结构，磁芯中柱预留对应气隙以满足饱和磁通密度设计要求，避免大电流工况下磁芯饱和失效，磁芯外层做了绝缘包覆处理，骨架采用耐高温绝缘工程塑料注塑成型，能满足常规波峰焊、回流焊的工艺温度要求，不会在焊接过程中出现骨架变形、引脚移位的问题。引脚采用6+6对称排布设计，

　　上下两排各6根直插引脚，引脚间距符合常规PCB板的布线规范，能直接适配对应焊盘孔径的印制板安装，安装时引脚插入PCB对应焊盘后过波峰焊即可完成固定，不需要额外的固定结构，能大幅提升SMT及插件工序的装配效率。设计过程中重点考量了爬电距离与电气间隙要求，原副边引脚之间通过骨架的隔栏做物理分隔，满足安规认证中对隔离变压器的爬电距离要求，不需要额外增加绝缘挡片就能满足常规工业级产品的绝缘耐压要求。磁芯与骨架的配合采用卡扣式限位结构，装配时磁芯对插后通过骨架的卡扣即可完成预固定，后续浸漆或点胶加固时不会出现磁芯移位、错位的问题，能保证磁路气隙的一致性，进而控制批量产品的电感量偏差在合理范围内。绕组部分采用分层绕制结构，

　　原边绕组与副边绕组之间通过绝缘胶带做层间隔离，能有效降低绕组间的分布电容，减少高频工况下的漏感，提升电源的转换效率，降低开关管的电压应力。外形尺寸上，EFD29规格的磁芯对应安装边界紧凑，占用PCB板的安装面积较小，适合在空间受限的小型化电源产品中使用，整体高度控制合理，不会对板卡上方的结构件安装造成干涉，选型时可以直接匹配对应功率等级的电源拓扑，不需要额外调整磁芯参数。
