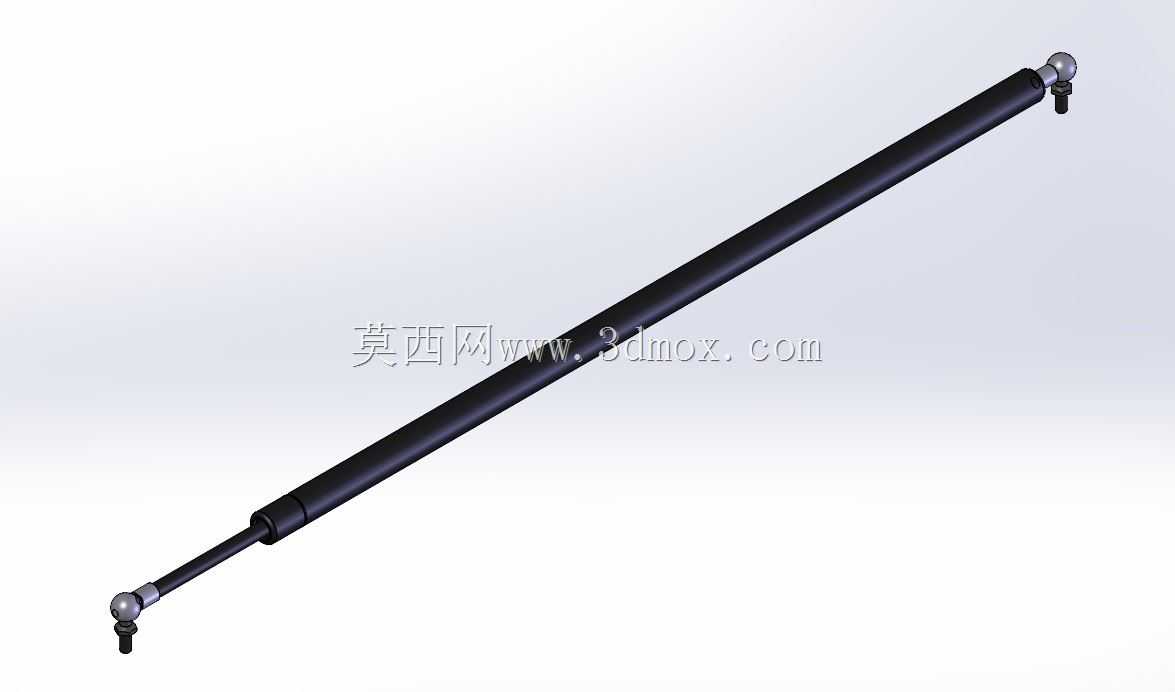

两端球头连接式长行程气弹簧支撑构件

　　这类带两端球头铰接结构的长型气弹簧，在各类需要柔性支撑、缓动开合的机械结构中应用十分广泛，小到设备舱门的上掀支撑、工装夹具的开合定位，大到机床防护门的举升、专用车辆侧舱门的助力开启，都能见到这类构件的身影。不同于刚性支撑杆件，这类气弹簧依靠内部充入的惰性气体提供弹性支撑力，在整个伸缩行程中可以输出相对平稳的推力，不会出现刚性支撑的硬接触冲击，能有效降低开合过程中的操作力度，避免构件快速下坠引发的磕碰损伤。

　　从结构设计逻辑来看，两端采用球头铰接的结构形式，核心是为了补偿安装过程中的角度偏差，在气弹簧随活动构件摆动的过程中，球头可以在一定锥角范围内自由转动，不会因为安装面的平行度误差、活动构件的运动轨迹偏移产生卡滞、别劲的问题，大幅降低了安装对位的精度要求，也能减少杆体承受的侧向弯矩，延长密封件的使用寿命。杆体主体采用细长的封闭缸筒结构，内部的活塞将缸筒分为两个气室，活塞上设置的阻尼孔可以控制气体流动的速率，实现伸缩过程的缓速效果，避免伸出到行程末端时出现硬撞击。

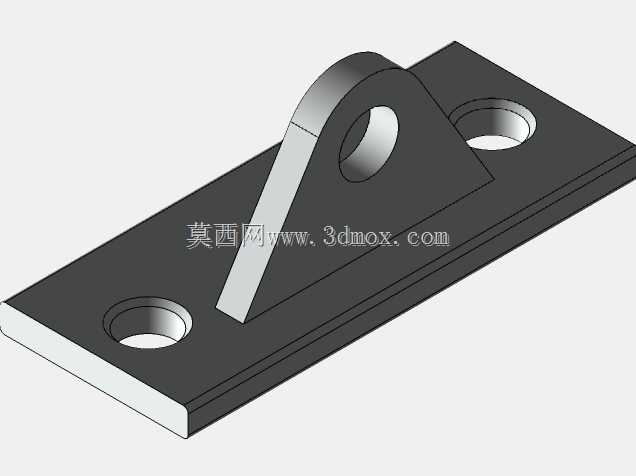

　　在安装边界的考量上，这类长行程气弹簧需要重点核算两个安装球头的中心距，也就是完全伸展状态下的两端球头球心距离，以及完全压缩后的最小安装距，确保活动构件在完全打开、完全闭合两个极限位置时，气弹簧的行程都处于设计范围内，不会出现拉脱或者顶死的情况。同时安装时需要尽量让气弹簧的杆体朝下布置，保证活塞上的密封件能够得到缸内润滑脂的浸润，减少长期使用后的密封磨损漏气问题。选型过程中还需要根据被支撑构件的重量、重心位置，核算气弹簧的输出推力，确保在开合的全行程中，支撑力能够平衡构件的自重，不会出现开启后自动回落、关闭时需要施加过大下压力的问题。另外球头的连接尺寸需要和安装座的球窝尺寸匹配，保证连接后没有过大的旷量，避免长期摆动过程中出现球头脱出的风险。这类构件的三维建模过程中，需要重点还原球头的球面尺寸、缸筒与活塞杆的配合台阶、行程限位的结构细节，才能给后续的机构运动仿真、安装干涉检查提供准确的模型依据。
