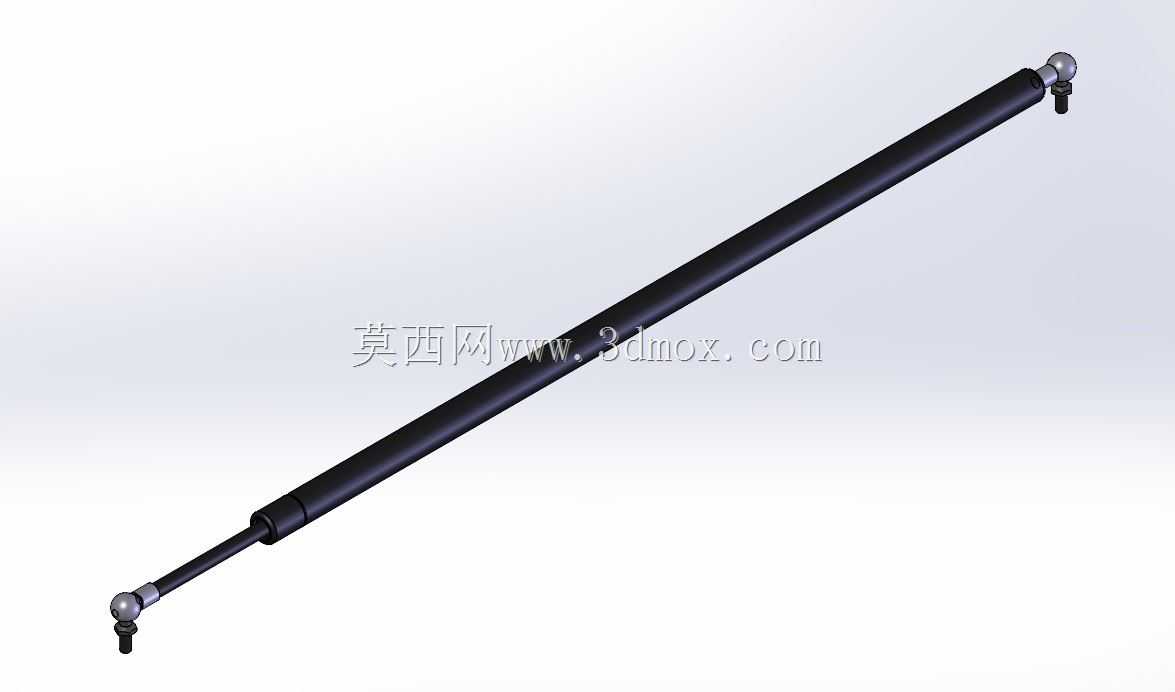

两端球头连接式气弹簧支撑杆结构

　　这类带两端球头连接结构的气弹簧，在工业设备、民用机电产品里的应用覆盖度极高，小到设备检修门的开启支撑，大到工程机械舱盖、自动化设备防护门的开合助力，都能见到同结构构件的身影。从实际使用场景来看，这类构件核心作用是在被支撑件开启到设定角度后提供稳定的支撑力，抵消被支撑件的自重载荷，避免开启后的构件意外回落造成操作风险，同时在闭合过程中提供平缓的阻尼反馈，不会出现硬碰撞带来的结构冲击。

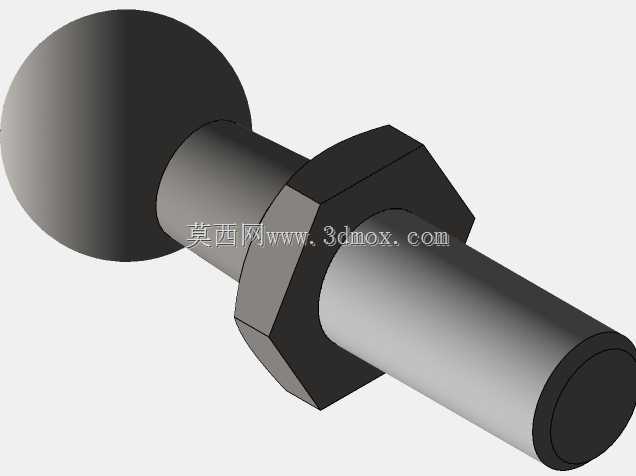

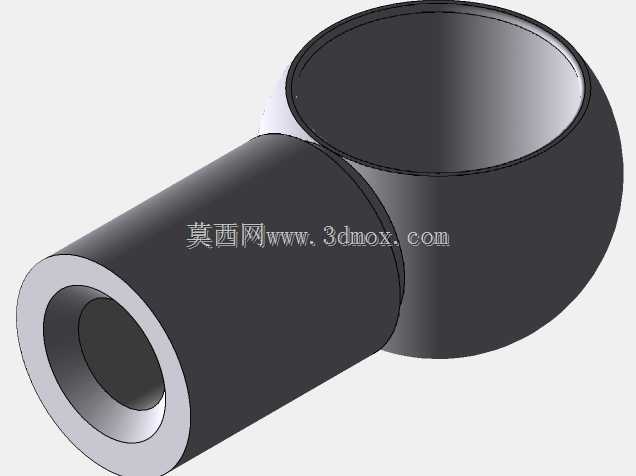

　　从结构设计逻辑来看，杆体采用细长型的密封缸体结构，内部充入高压惰性气体作为弹力介质，相比传统的机械弹簧，它的弹力输出曲线更平缓，全程支撑力波动极小，不会出现机械弹簧压缩行程末端力值陡增的问题。两端配置的球头铰接接头，是这类气弹簧适配复杂安装场景的核心设计，球头结构允许连接端在一定锥角范围内自由偏转，能够抵消安装面的位置度误差，哪怕安装支座的同轴度存在小幅偏差，也不会在杆体上产生附加的径向弯矩，避免缸体密封件因为偏载出现过早磨损漏气的问题，大幅提升构件的实际使用寿命。

　　做安装边界核算的时候，首先要明确两个安装球头的中心距参数，要匹配被支撑件的开合行程：完全闭合状态下的中心距要满足最小安装尺寸要求，不能出现杆体完全收缩后仍顶到安装座的情况，完全伸展状态下的中心距要对应被支撑件的最大开启角度，同时要预留3-5mm的行程余量，避免杆体伸展到极限位置出现硬顶靠的情况。安装位置的力臂核算也很关键，要根据被支撑件的自重、重心位置计算所需的支撑力值，选择对应额定载荷的气弹簧，避免选的力值过小导致支撑不足，或是力值过大造成开启操作费力、闭合时冲击过大的问题。

　　从结构细节来看，杆体的外露活塞杆部分做了高精度的表面硬化处理，表面粗糙度控制在极低水平，配合缸口的多层密封结构，能够在长期往复伸缩过程中保持可靠的密封性能，不会出现漏气泄压的问题。球头接头的连接端一般采用标准螺纹规格，能够和市面上通用的安装支座直接适配，不需要单独做定制化的连接结构，大幅降低设备设计阶段的选型适配成本。在做三维建模的时候，要重点还原球头的铰接活动范围、杆体的伸缩行程余量，同时要模拟开合过程中杆体和周边结构的间隙，避免在开合全程出现杆体和周边构件的运动干涉，尤其是在设备内部走线、布置其他构件的时候，要给气弹簧的杆体摆动预留足够的安全空间，防止运行过程中出现刮蹭磨损活塞杆表层的问题，一旦活塞杆表层被刮出划痕，就会直接破坏密封结构导致气弹簧失效。
