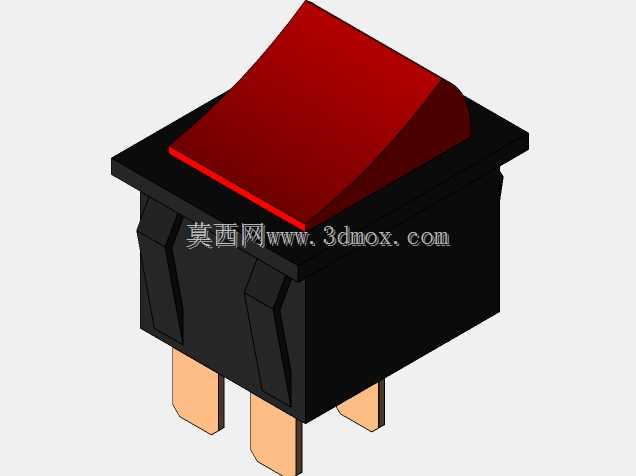

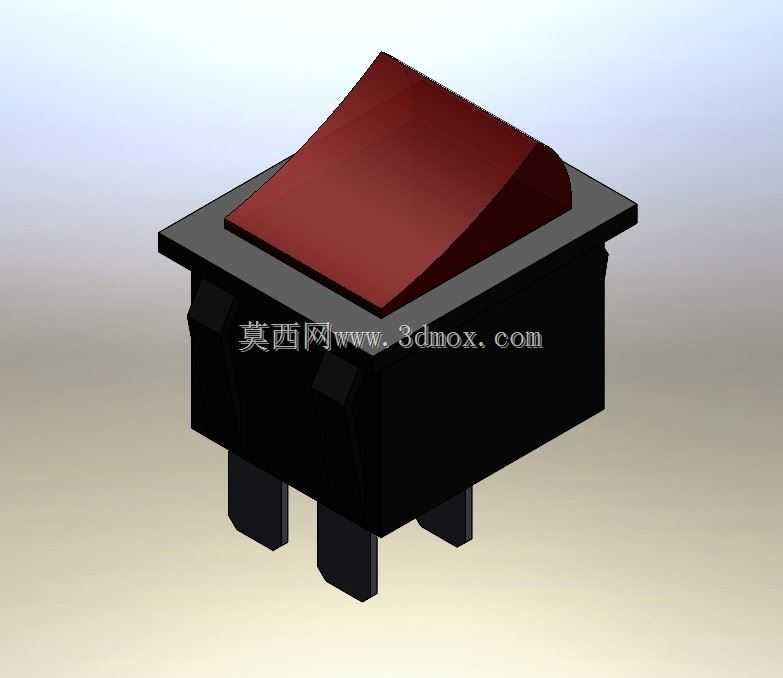

船型翘板电源开关三维结构设计

　　这款翘板开关的三维结构设计，核心围绕低压电控回路的通断控制需求展开，在各类小型机电设备、桌面仪器、家电控制板上都有极高的应用普及率，是电控系统里最常见的手动输入控件之一。设计过程中优先考虑了面板嵌入式安装的适配性，底部三个插片式接线端采用标准间距排布，能够直接匹配市面通用的PCB焊盘间距或者快插接线端子，不需要额外定制转接件，装配时直接从面板正面推入预留的方形安装孔，靠壳体两侧的弹性卡爪就能完成预固定，后续不需要额外打螺丝或者点胶固定，能大幅提升产线装配效率。按键部分采用带倾斜角度的翘板式结构，操作面做了微弧面处理，手指按压时的接触面积更大，按压行程控制在合理区间，按动时的反馈清晰，不会出现虚位或者卡滞的问题，

　　红色的按键配色也符合电控设计里常用的电源标识逻辑，操作人员能快速识别控件位置，避免误操作。壳体部分采用阻燃工程塑料的壁厚设计，所有棱角处都做了脱模斜度处理，既满足注塑生产的工艺要求，也能避免安装时刮伤操作人员或者面板漆面，内部的触点支撑结构做了加强筋设计，能够承受频繁按动带来的冲击力，延长控件的实际使用寿命。安装边界上，壳体的方形底座尺寸严格匹配通用开孔尺寸，插片的伸出长度预留了足够的焊接或者接线空间，不会出现安装后接线端与面板内部其他元件干涉的问题，按键的翘起高度也控制在合理范围，不会因为突出面板过多被意外磕碰触发通断。整个模型的结构完全还原实物的装配逻辑，各个部件的配合间隙都按照实际生产的公差要求设置，能够直接用于电控面板的装配干涉检查，也可以作为控件库的标准件调用，在做设备整体布局时直接导入就能验证安装位置是否合理，不需要反复测量实物尺寸调整布局。
