环形吊环螺栓起重连接紧固件结构

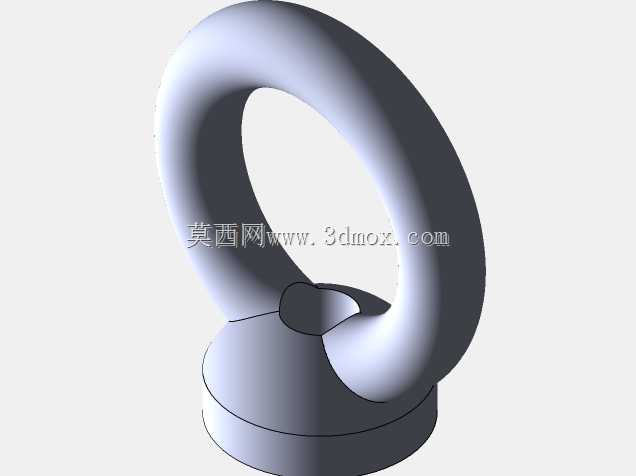

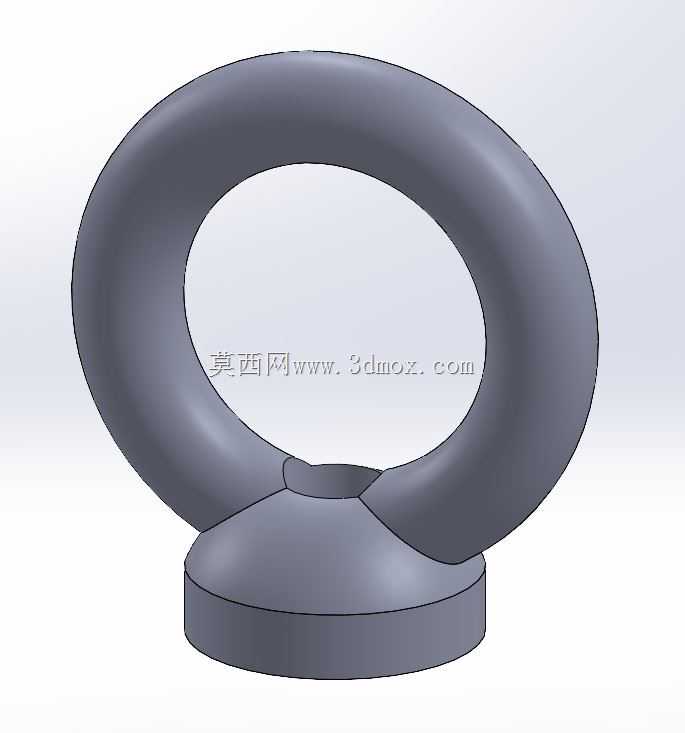

　　在重型设备吊装、模具转运、生产线工位工件挂装这类日常作业场景里，吊环紧固件是承担载荷传递的核心受力部件，其结构合理性直接关系到作业过程的载荷稳定性与操作安全性。这款环形吊环螺栓的设计，首先从受力路径出发做了结构优化，顶部的封闭环形吊耳采用大圆弧过渡结构，没有尖锐的应力集中棱角，当吊索、卸扣穿入环体施加拉力时，载荷能顺着环体的圆弧曲面均匀分散到环身各个截面，不会在局部形成应力峰值导致长期使用后出现疲劳裂纹。环体与下方螺杆的衔接位置做了加厚的凸台过渡处理，这个凸台的直径大于螺杆公称直径，一方面在吊装时凸台端面可以贴合被吊工件的安装面，增大接触承压面积，避免螺杆根部因为局部压应力过大压伤工件表面，另一方面也强化了环体与螺杆的连接强度，

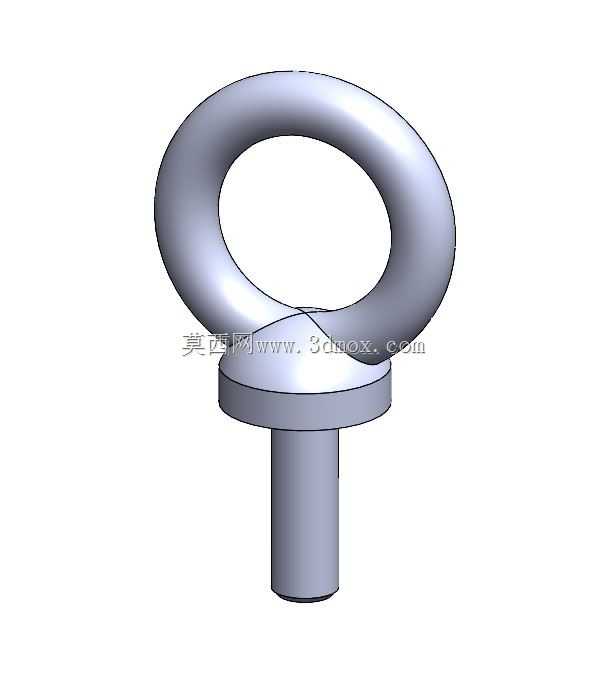

　　抵消吊装过程中可能出现的侧向弯矩，防止螺杆与环体衔接位置发生断裂。螺杆部分采用标准外螺纹结构，螺纹牙型经过规整建模，牙距、牙高符合通用紧固件的配合公差要求，安装时可以直接匹配对应规格的内螺纹孔，不需要额外做适配加工，安装时将螺杆拧入工件预设的螺纹孔直至凸台端面完全贴合工件表面，即可完成固定，不需要额外的焊接或者铆接工序，拆装十分便捷，适合需要频繁更换吊点位置的作业场景。从安装边界来看，这款吊环的环形部分内径预留了足够的穿索空间，可以适配常规直径的钢丝绳、吊装带以及卸扣部件，不会因为环内空间过小导致吊索弯折角度过大，降低吊索的使用寿命；环体的外轮廓做了圆滑处理，没有突出的毛刺或者棱角，穿索作业时不会刮伤吊索的防护层，

　　也能减少作业人员磕碰受伤的风险。螺杆的长度设计适配常见的钢板、型材以及设备壳体的安装厚度，拧入螺纹孔后有足够的螺纹啮合长度，保证螺纹连接的承载力满足额定载荷要求，不会因为啮合长度不足出现螺纹滑牙脱开的风险。在实际应用中，这类吊环螺栓除了用于重型工件的整体吊装，也可以作为设备上的永久吊点使用，比如大型电机、机床床身、注塑模具的侧面或者顶部预设安装位置，安装该吊环后，后续设备检修移位、车间内部转运时可以直接挂接吊具，不需要临时焊接吊点，避免临时焊接带来的母材损伤、焊后应力集中以及焊渣清理等额外工序。设计过程中针对不同方向的受力做了结构校核，当吊索拉力方向与螺杆轴线存在一定偏角时，凸台位置的加强结构可以分散偏载带来的附加应力，

　　环体的圆弧结构也能让吊索自然滑移到受力最优的位置，避免吊索在环体上出现卡滞导致局部受力过大。整个零件的外形没有多余的冗余结构，各个功能面的衔接都做了工程化的过渡处理，既保证了结构强度，也兼顾了加工工艺性，环体部分可以采用锻造工艺成型后再做机加工保证尺寸精度，螺杆部分采用标准螺纹加工工艺即可完成生产，不需要特殊的定制加工设备，适合批量生产应用。在工位器具的设计中，这类吊环也常被安装在物料周转架、重型工具柜的顶部，作为整体吊运的连接点，配合车间的天车、平衡吊完成工位间的物料转运，其封闭环的结构可以有效防止吊索滑脱，相比开口式的吊具结构安全系数更高。需要注意的是，安装时要保证凸台端面与工件安装面完全贴合，不能在凸台与工件之间垫放倾斜的垫片，否则会导致螺杆承受额外的弯曲应力，降低整体的承载能力；螺纹啮合时要保证螺纹孔的深度足够，避免螺杆拧入深度不足导致连接失效。
