SKF双列调心滚珠轴承结构设计

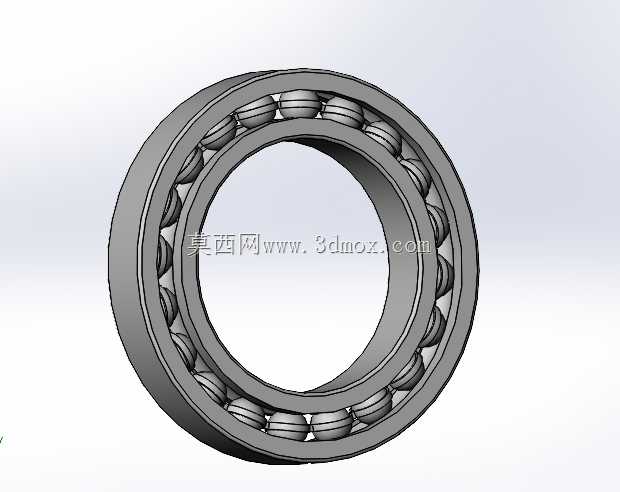

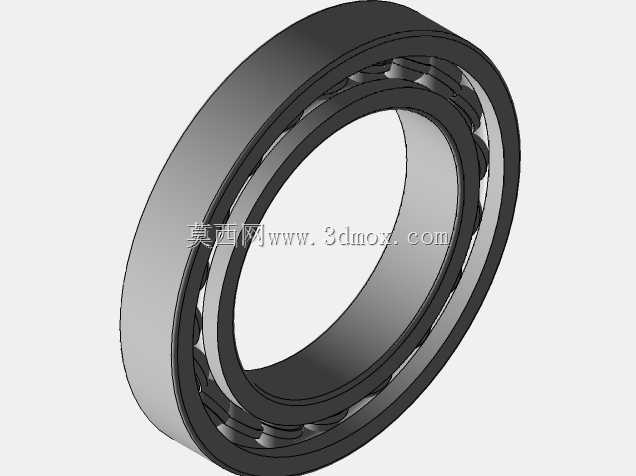

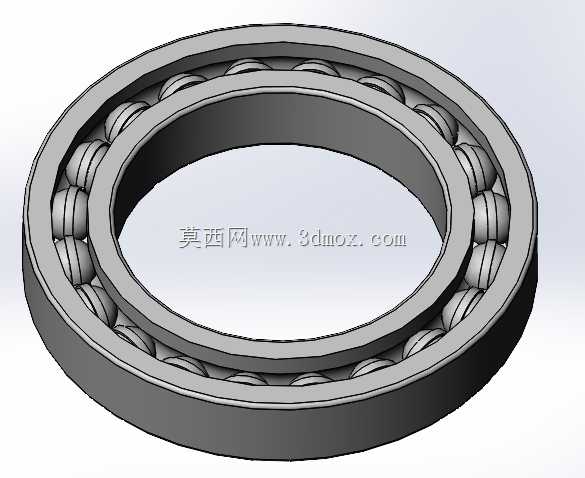

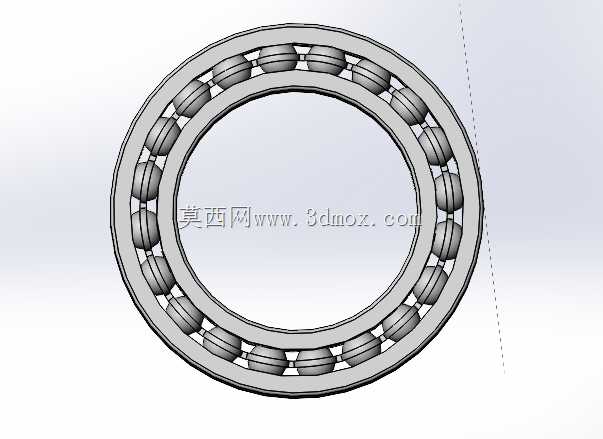

　　这类双列调心滚珠轴承常被应用在机床主轴、输送线辊筒、中小型减速机输入输出端等存在一定轴系挠度或安装对中误差的工况中，能够在轴与轴承座出现小角度偏斜时依旧保持稳定的回转精度，避免滚动体出现卡滞、局部过载点蚀的问题。从结构设计来看，该轴承采用两列球面滚动体排布，外圈滚道为内球面设计，内圈带有双滚道结构，保持架采用兜孔式结构均匀分隔每颗钢球，保证滚动体在运转过程中不会出现相互摩擦、挤压错位的情况，同时预留了合理的润滑脂存储间隙，能够在长期运转过程中持续为滚动接触副提供润滑介质，降低摩擦温升。在实际选型匹配过程中，需要重点关注轴承的内径、外径、宽度三个核心安装边界尺寸，确保与轴的配合公差、轴承座孔的配合公差符合载荷工况要求：承受径向重载、

　　存在冲击载荷的场景下，轴与内圈的配合可选择稍紧的过渡配合，外圈与座孔选择间隙配合以适配调心需求；轻载高速工况下则可适当调整配合间隙，降低运转过程中的预紧发热。设计建模过程中，需要精准还原滚道的曲率半径、滚动体的直径与组配数量，保证滚动体与内外圈滚道的接触角符合调心轴承的设计规范，同时要考虑保持架的装配间隙，避免在三维装配干涉检查中出现滚动体与保持架、保持架与内外圈挡边的干涉问题。这类轴承在实际设备运行中，主要承担径向载荷，同时可承受一定比例的双向轴向载荷，相比深沟球轴承，其调心性能是核心优势，尤其适配长轴传动、多支撑座同轴度难以保证的机床传动链结构，能够补偿加工、装配过程中产生的形位误差，提升整套传动系统的运转稳定性与使用寿命，

　　减少后期运维过程中因对中不良导致的轴承过早失效问题。建模时还需注意轴承的密封结构边界，若为开式轴承则无需额外添加密封件，适配油润滑或脂润滑的不同润滑场景，若配套密封端盖则需要预留密封件的安装槽位，保证整体装配的兼容性。
