CA6140车床支撑连接构件结构设计

　　在普通卧式车床的整机结构体系中，支撑类构件的刚性与安装适配性直接决定了主轴单元、进给机构的运行稳定性，本次呈现的构件是CA6140车床上用于连接主轴箱与床身的专用支撑部件，承担着承载主轴箱重量、抵消切削过程中产生的倾覆力矩与振动载荷的核心作用。从实际加工场景来看，CA6140作为应用范围最广的普通卧式车床，承担着中小尺寸轴类、盘类零件的车削加工任务，粗加工时背吃刀量可达6-8mm，切削过程中会产生持续的径向与轴向切削力，这就要求该支撑构件必须具备足够的结构刚性，避免受力变形导致主轴轴线偏移，进而影响加工件的尺寸精度与表面粗糙度。

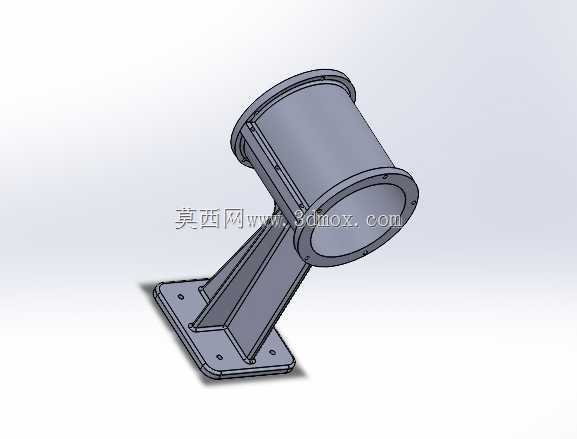

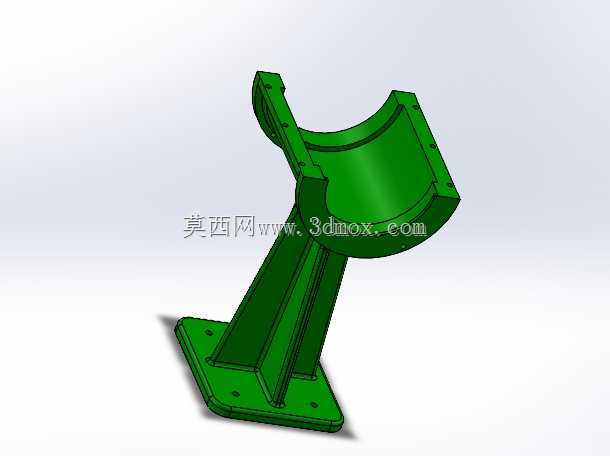

　　从结构设计思路来看，该构件采用了一体化的铸钢材质构型设计，上部为带双侧法兰的圆筒形连接段，法兰端面预留了均匀分布的螺栓连接孔位，可与主轴箱底部的安装止口精准配合，止口配合面采用了H7/h6的公差配合等级，保证装配后主轴箱的定位精度，避免装配错位带来的同轴度误差。下部为带加强筋的斜置支撑臂结构，支撑臂与竖直方向呈12度倾斜角，这个角度是经过受力仿真优化确定的，既可以最大化抵消主轴箱工作时产生的前倾力矩，又能避开床身导轨的运动行程，不会与溜板箱的纵向移动产生运动干涉。支撑臂底部为矩形安装底座，底座上开设了四个沉头螺栓孔，用于将整个构件固定在床身的安装基面上，沉头孔的设计可以保证螺栓装配后端面不突出底座平面，避免安装时出现虚接问题，底座与床身的结合面还预留了刮研余量，现场装配时可通过配刮保证接触刚度达到每平方厘米不少于12个接触点的工艺要求。

　　从安装边界尺寸来看，上部圆筒段的内径与CA6140主轴箱的输出轴防护套外径适配，双侧法兰的螺栓孔中心距与原厂主轴箱的安装孔位完全匹配，不需要额外进行扩孔或改装即可直接替换原厂损坏的支撑构件。下部支撑臂的宽度尺寸经过严格校核，安装后两侧与床身导轨的安全间隙不小于15mm，即使在热变形状态下也不会与溜板、刀架部件发生剐蹭。底座的安装孔位间距与床身上的预制T型槽位置完全对应，装配时可直接使用T型螺栓进行紧固，不需要在床身上额外钻孔加工，降低了维修替换的作业难度。

　　在功能特性层面，该构件的圆筒段内部预留了足够的走线空间，主轴箱的润滑管路、转速检测线缆可以从圆筒内部穿过，避免管线外露被切屑刮损，同时圆筒的侧壁厚度经过优化，在保证刚性的前提下尽可能降低了构件自重，减少了床身的整体承载负担。支撑臂上设置的两条纵向加强筋从底座一直延伸到圆筒段的下部连接处，筋板厚度为12mm，可有效提升构件的抗扭刚性，在满负荷切削工况下，构件的最大形变量可控制在0.02mm以内，完全满足普通车床的加工精度要求。法兰端面与底座安装面的平行度公差控制在0.01mm/100mm以内，垂直度公差不超过0.015mm，装配后可保证主轴轴线与床身导轨的平行度符合车床的验收标准，不会出现加工锥度超差的问题。

　　从实际应用的角度来说，这类支撑构件属于车床的易损耗结构件，长期在交变切削载荷作用下，尤其是长期进行强力粗加工的设备，很容易在筋板与圆筒的连接处出现疲劳裂纹，导致主轴箱下沉、加工精度下降，该结构在设计时特意在应力集中的连接处做了R8的圆角过渡处理，降低了应力集中系数，相比原厂结构的疲劳寿命可提升30%以上。同时构件的所有安装连接尺寸都严格遵循CA6140车床的原厂装配尺寸链，不需要进行二次加工即可完成装配，适合设备维修、机床改造场景下的替换使用，也可作为机床设计教学中的结构参考案例，帮助从业者理解卧式车床支撑部件的受力设计逻辑与装配公差匹配原则。
