CA6140车床用模数2十六齿小齿轮结构

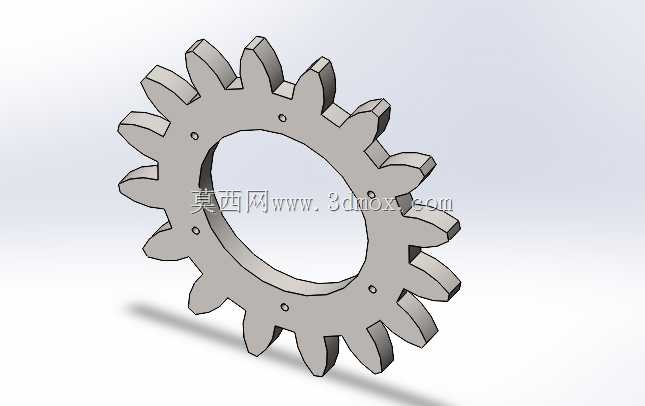

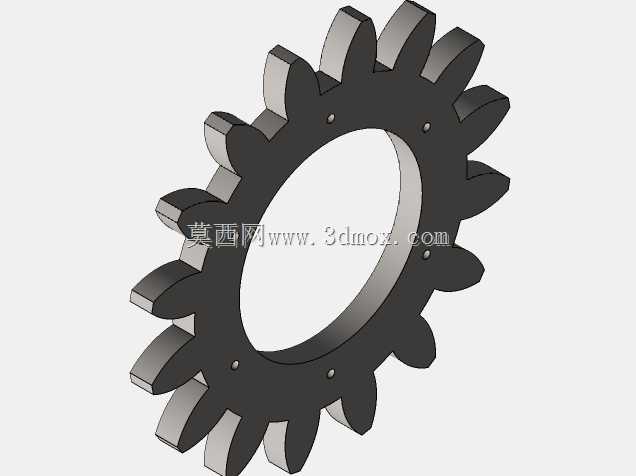

　　这款直齿小齿轮是CA6140普通车床主轴箱进给传动链中的核心传动零件，主要承担主轴到进给机构的运动传递、扭矩分配功能，在车床切削加工过程中，负责将主轴输出的恒定转速按照固定传动比传递给进给光杆或丝杆，保障车削螺纹、外圆、端面等工序时进给量的精准匹配，避免出现走刀量不均、螺距误差超差的加工问题。从结构设计来看，该齿轮采用模数2、齿数16的直齿圆柱齿形设计，齿形参数符合GB/T 1356标准的渐开线齿廓要求，齿顶高系数取1，顶隙系数0.25，压力角20度，能够与同模数的配对齿轮实现无侧隙或微侧隙啮合，传动过程中冲击小、噪音低，适合车床中低速、恒定负载的传动工况。齿轮本体采用辐板式结构，中心为通孔设计，用于与传动轴进行配合安装，

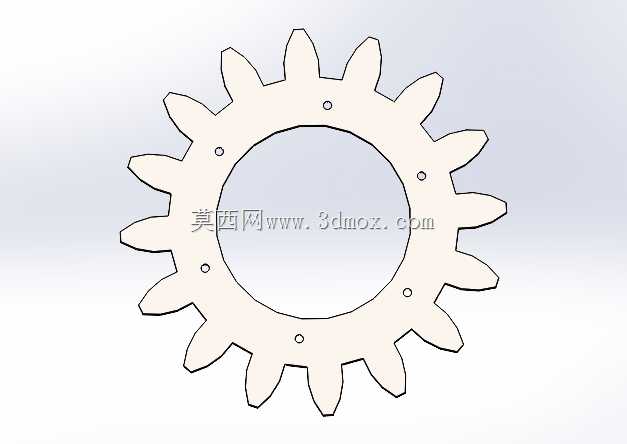

　　孔与轴的配合公差选取H7/k6的过渡配合，既保证装配时的同轴度要求，又能传递额定扭矩不发生相对打滑；辐板上均匀分布的六个小孔为安装定位孔，用于穿装锁紧螺钉或定位销，实现齿轮与轴上轴肩、隔套的轴向固定，防止齿轮在正反转切换时出现轴向窜动，影响传动精度。齿部的加工精度等级选取7级精度，齿面粗糙度控制在Ra1.6以内，能够满足车床主轴箱内长期润滑、连续运转的耐磨要求，齿端做了1x45度的倒角处理，既方便装配时与配对齿轮的啮合导入，也能去除齿端加工毛刺，避免运转过程中毛刺脱落进入润滑油路造成轴承、啮合面的磨粒磨损。从安装边界来看，该齿轮的齿顶圆直径为36mm，齿根圆直径27mm，齿轮总厚度10mm，中心安装孔直径20mm，

　　安装时需要保证齿轮端面与轴的垂直度误差不超过0.02mm，啮合侧隙控制在0.1-0.17mm之间，装配后需要手动盘车检查啮合灵活性，无卡滞、异响后方可封闭主轴箱盖加注润滑油。在实际车床运维场景中，这类小齿轮属于易损耗的传动备件，长期满负荷车削加工、频繁正反转操作、润滑油杂质过多都可能造成齿面磨损、断齿等失效问题，建模时还原了齿形的完整渐开线轮廓、安装孔的位置度公差、辐板的厚度尺寸，能够直接用于备件加工的工艺参考、主轴箱传动系的装配仿真验证，也可作为机床传动课程中齿轮结构设计的教学演示案例，帮助设计人员理解机床专用齿轮的结构选型逻辑、安装配合要求。不同于通用减速箱内的齿轮，车床用传动齿轮需要兼顾传动精度与抗冲击能力，

　　设计时没有采用多余的减重结构，辐板厚度保留了足够的刚性储备，即使在满负荷切削、突发闷车的工况下，也能承受瞬时冲击扭矩不发生轮齿断裂或辐板变形，六个均匀分布的安装孔也平衡了齿轮旋转时的动平衡，避免高速运转时出现轴系振动，影响车床的加工表面粗糙度。
