双平台同步联动滑动执行机构设计

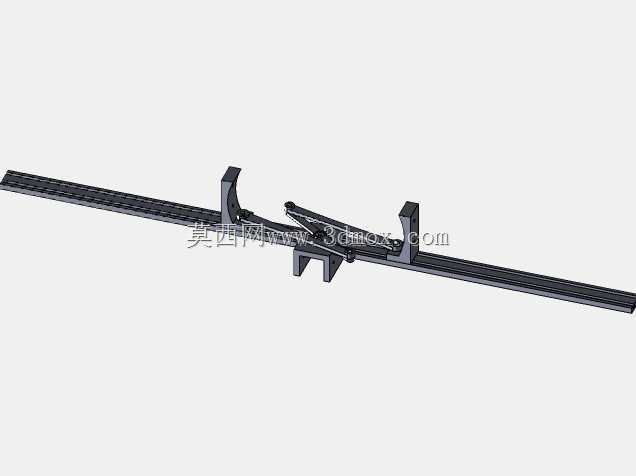

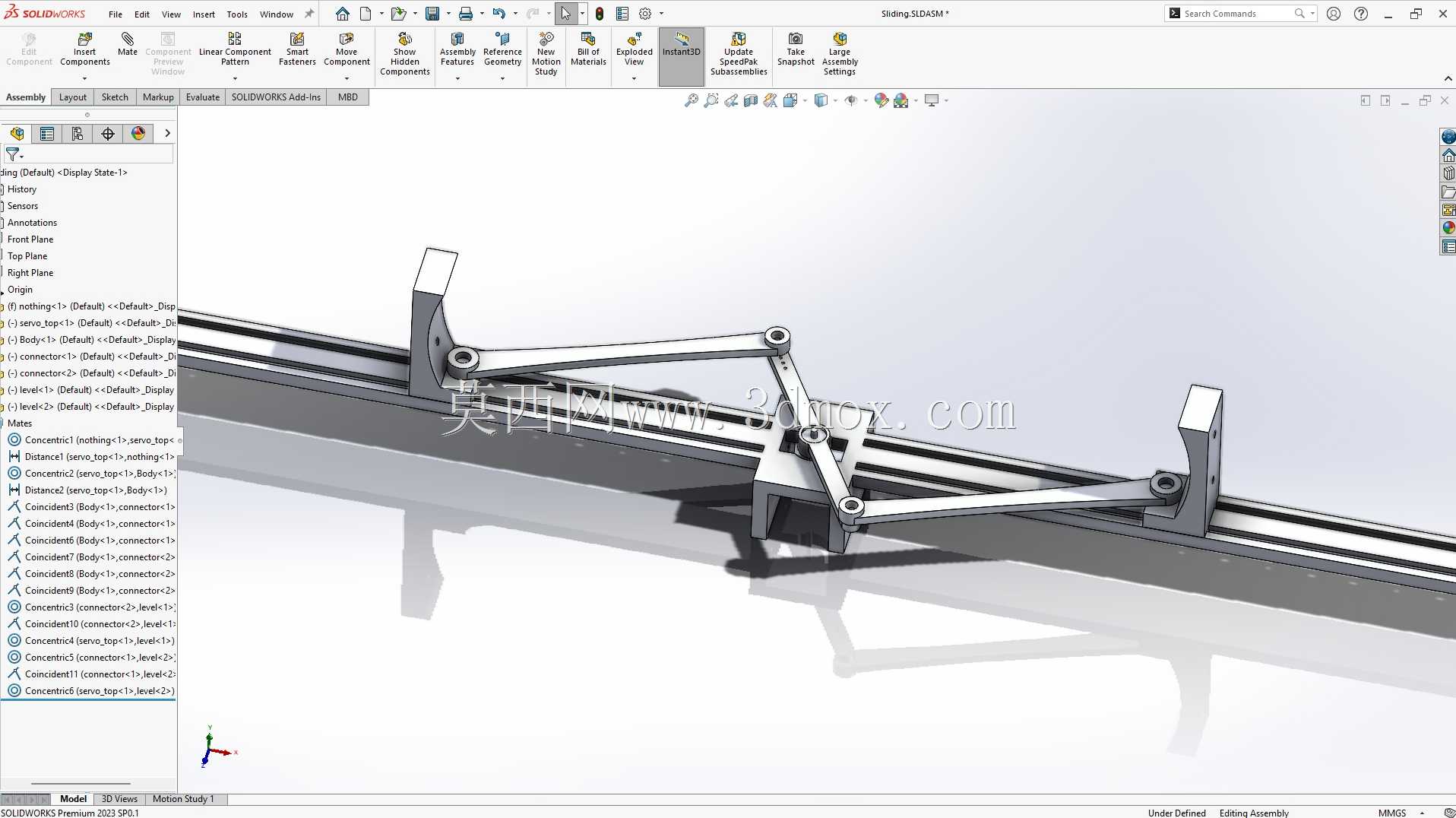

　　该滑动机构核心解决双工位同步往复运动的传动需求，常见于自动化生产线的双工位同步移栽、实验平台的对向位移调节、分拣设备的双侧同步推料等场景，可替代传统双气缸、双丝杆的独立驱动方案，从机械结构层面保证两侧运动的同步精度，避免电控同步带来的累计误差与调试成本。从设计逻辑来看，整套机构以中央高扭矩伺服驱动单元作为动力输入，通过对称布置的连杆组将伺服输出的旋转运动转化为两侧滑块的线性往复运动，连杆铰接点的位置经过运动学仿真优化，可保证两侧滑块在全行程内位移量完全对称，运动速度偏差控制在机械结构允许的极小范围内，不会出现两侧运动不同步导致的卡滞、工件偏移问题。安装层面，整套机构以线性导轨作为承载基准，导轨的安装平面需保证平面度公差不低于0.

　　1mm/m，滑块与连杆的铰接处采用自润滑轴承配合销轴，预留0.02-0.05mm的配合间隙，既保证运动灵活性，又避免间隙过大带来的运动冲击。机构的整体宽度可根据实际工位间距调整，常规适配的单滑块行程范围在50-300mm之间，可根据实际负载需求更换对应功率的伺服单元，以及调整连杆的截面尺寸，铝制连杆适配10kg以内的轻载场景，钢制连杆可承载最高50kg的单侧负载。功能特性上，该机构无需额外添加同步轴、同步带等辅助同步部件，依靠纯机械结构实现同步运动，调试阶段仅需对单台伺服进行参数设置，即可完成双侧运动的匹配，大幅降低现场调试的工作量。紧凑的结构设计可有效压缩安装空间，相较于双侧独立驱动的方案，整体安装宽度可缩减30%以上，

　　适合安装空间受限的桌面型自动化设备、小型实验装置使用。运动过程中，连杆的受力经过对称平衡优化，伺服电机仅需克服滑块运动的摩擦力与负载阻力，无需额外承担偏载力矩，可有效延长驱动单元的使用寿命。针对不同的应用场景，可在滑块上加装对应的工装夹具、载具平台，实现工件的同步对中、同步开合、同步移送等动作，适配多类需要对称线性运动的工艺环节。
